KRYPTONi-1xTH-HV 单通道 EtherCAT 高隔离热电偶采集模块

获取报价

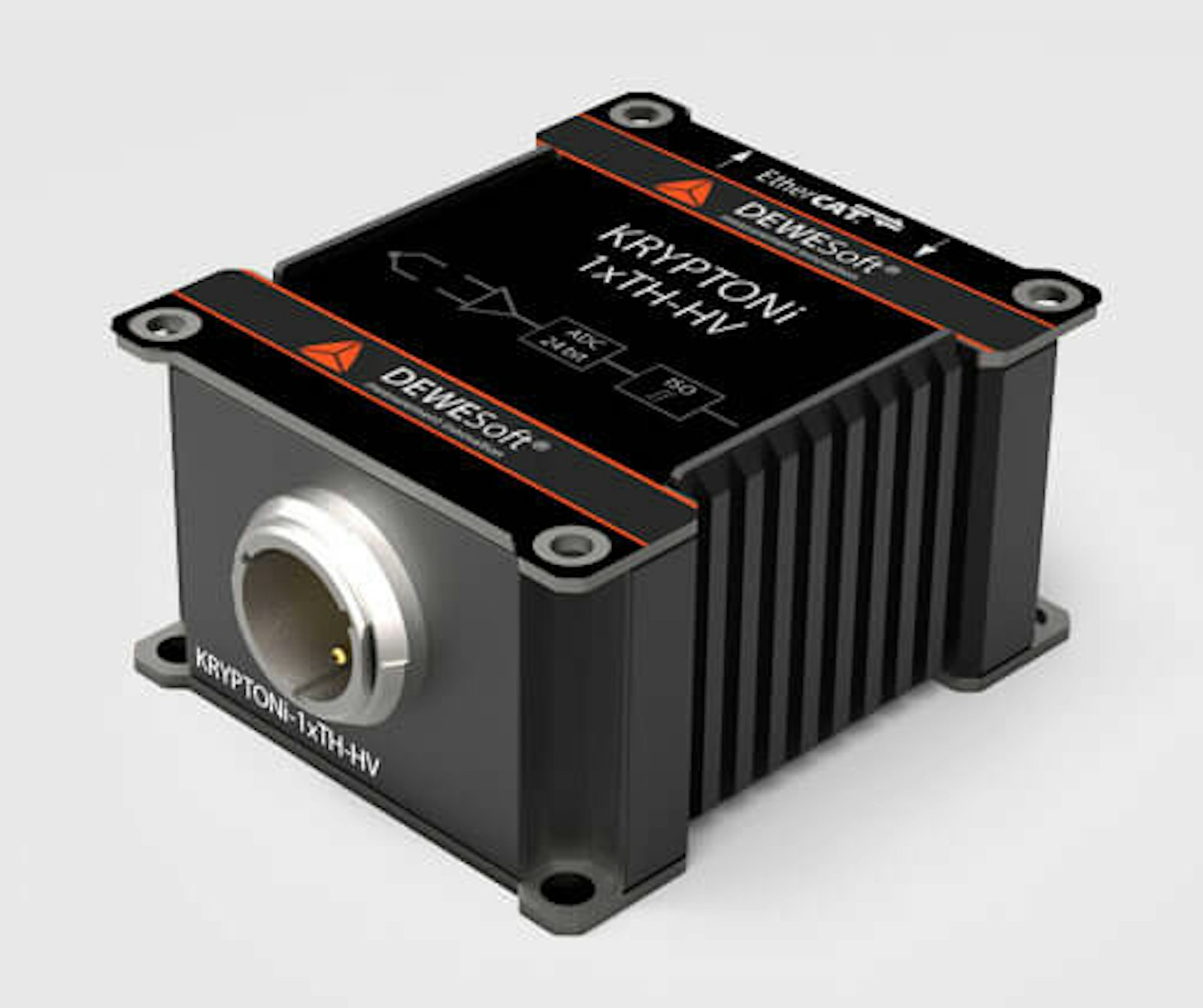

KRYPTONi-1xTH-HV 单通道 EtherCAT 高隔离热电偶采集模块

01 / 01

产品说明

KRYPTONi-1xTH-HV 是单通道隔离式 EtherCAT 温度采集模块，支持 K 型热电偶，每通道最高同步采样率为 100 S/s，采用 24-bit Delta-Sigma ADC。

模块用于高电位上的热电偶温度测量，例如电池测试，隔离等级为 CAT III 600 V / CAT II 1000 V。该等级表示输入隔离能力，热电偶信号按 K 型传感器选择。

采用 LEMO REDEL H02 两针热电偶接口，通过 EtherCAT 混合线缆传输数据、供电和同步信号。防护等级应结合具体配对连接器与密封条件确认。

订货号可选规格型号说明操作

KRYPTONI-1XTH-HV

原生模拟信号热电偶每通道采样率100 S/s通道数1

1 路 K 型热电偶输入，100 S/s；CAT III 600 V / CAT II 1000 V 隔离

询价

规格参数

性能参数

通道数1

每通道采样率100 S/s

原生模拟信号热电偶

数字分辨率24-bit Delta-Sigma ADC

热电偶类型K 型

热电偶测量精度±0.02% 读数 ±0.5 °C ±10 μV

温度分辨率＜0.001 °C

同步采样档位10、20、40、80、100 S/s

典型噪声0.007 °C RMS（K 型，10 S/s）

电气参数

供电范围9–48 V DC

输入阻抗100 MΩ

隔离等级CAT III 600 V，CAT II 1000 V

功耗典型 1.3 W

通信与接口

通信接口EtherCAT

EtherCAT 接口LEMO 1T 混合线缆；数据、供电、同步同缆传输，支持级联

总线速率100 Mbps，全双工

模块间最大线缆长度100 m

单链吞吐量6–10 MB/s，取决于模块数量、配置、线缆长度等条件

同步精度与 SIRIUS 同步误差小于一个采样周期

级联数量64 台或更多，可能需要电源注入器；须核对配置与供电预算

信号连接器K 型热电偶 LEMO REDEL 2P 系列，两针 H02 公头；CKC.H02.SLKGY

配对连接器LEMO CFC.H02.SLK.C52GZY

机械与环境

工作温度−40 至 +85 °C

储存温度−40 至 +85 °C

湿度5–100% RH

冲击测试SIST EN 60068-2-27:2009；100 g、6 ms、半正弦，各轴正负方向各 100 次，共 600 次

随机振动测试MIL-STD-202G Method 214A，II-D；50 Hz：0.025 g²/Hz，100 Hz 与 2000 Hz：0.1 g²/Hz；RMS 13.9 g / 峰值 41.7 g，各轴 8 h，共 24 h

防护条件KRYPTON ONE 系列 IP65 / IP67；须按具体配对连接器与密封条件确认

外形尺寸62 × 56 × 36 mm

重量300 g
