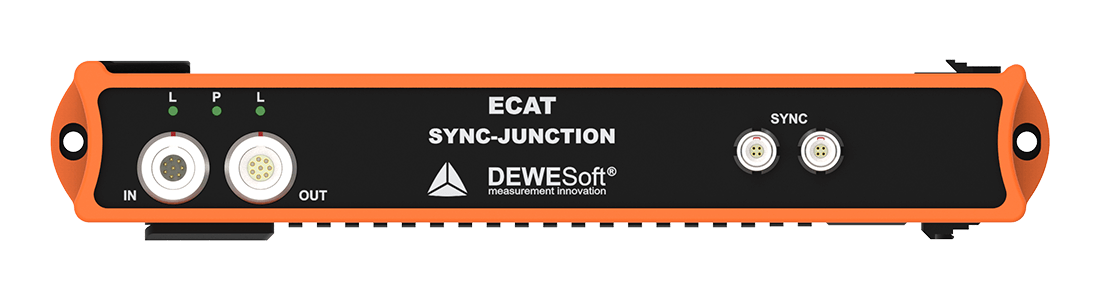

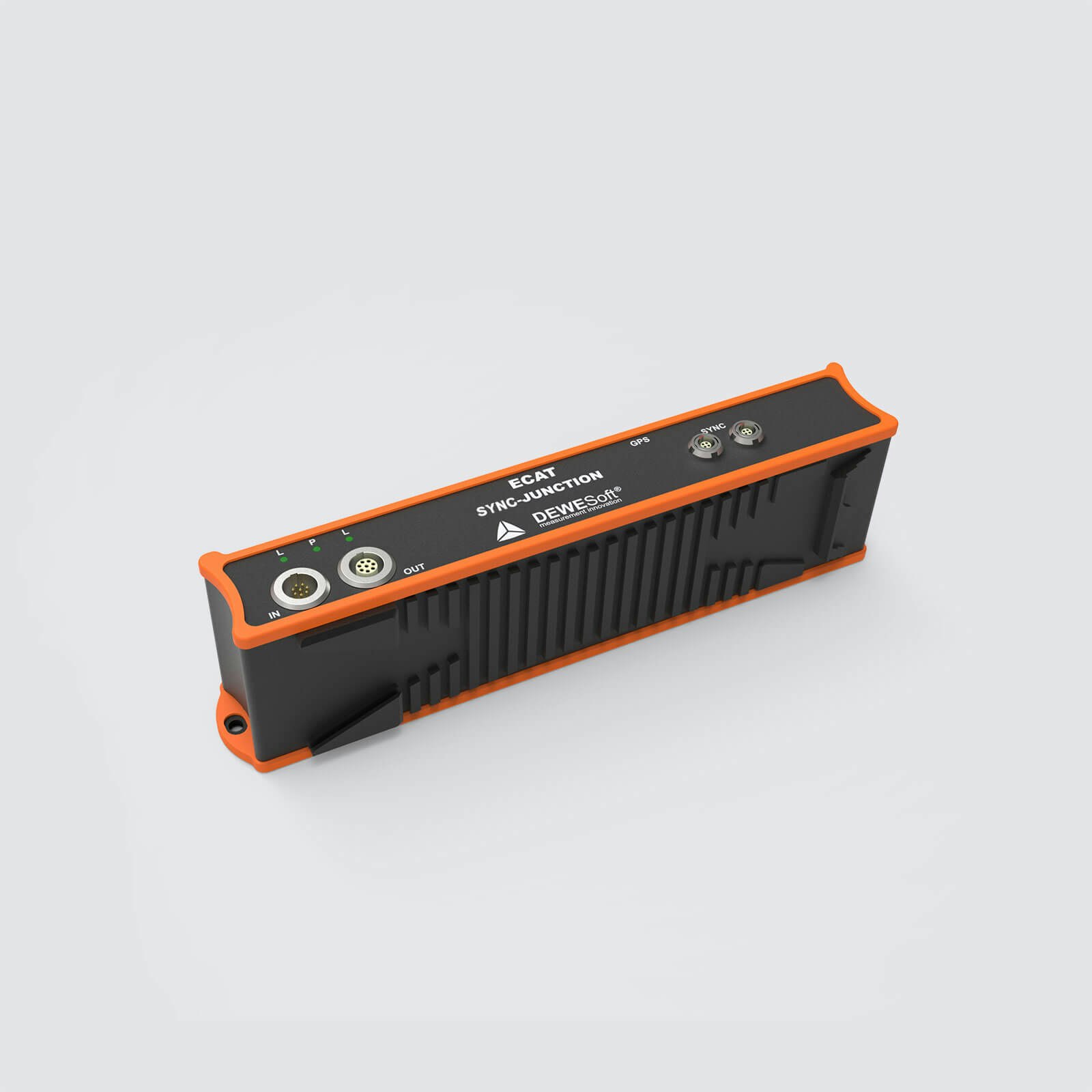

ECAT-SYNC-JUNCTION EtherCAT 同步接入盒

01 / 02

产品说明

ECAT-SYNC-JUNCTION 用于把 SIRIUS USB 等设备的 IRIG-B-DC 同步信号接入 KRYPTON 等 EtherCAT 采集链路，适合通过外部 PC 联合采集不同总线设备的数据

同步输入须为 IRIG-B-DC TTL 电平。两个 4 针 LEMO SYNC 端口直接连接，可将同一同步信号继续级联至其他兼容设备

同步接入盒应作为 EtherCAT 链路的第一台设备。IN 端可通过 L1T8f-RJ45-1M 线缆连接 PC；OUT 端通过 LEMO 1T 8 针混合线缆连接下游模块。SIRIUS USB 的同步线可使用 L00B4m-L00B4m。本型号负责接入外部同步信号，GPS 时间源接入应选择相应 GPS 同步附件

SBOX、R4、R8、MINITAURs 或 IOLITE Rack 等已集成同步功能的系统，应按主机接口确定是否需要外部同步接入盒

订货号可选规格型号说明操作

ECAT-SYNC-JUNCTION

供电范围9–48 V DC同步输入IRIG-B-DC，TTL 电平用途USB 与 EtherCAT 同步

USB / EtherCAT 同步；IRIG-B-DC TTL；9–48 V DC

询价

规格参数

性能参数

用途USB 与 EtherCAT 同步

同步输入IRIG-B-DC，TTL 电平

总线速率100 Mbit/s，全双工

链路吞吐量6–10 MB/s，取决于设备、通道配置与线缆长度

同链同步精度＜ 200 ns

多链同步精度＜ 2 μs，须使用同步连接

相对 SIRIUS 同步小于 1 个采样周期

电气参数

供电范围9–48 V DC

最大电流8 A DC

功耗典型 1.3 W，最大 1.5 W，不含级联设备

通信与接口

通信接口EtherCAT

EtherCAT INLEMO 1T 8 针公座；EGJ.1T.308.CLD

EtherCAT OUTLEMO 1T 8 针母座；EGG.1T.308.CLN

同步连接器2 × 4 针 LEMO；EEG.00.304.CLL

同步端口关系两个 SYNC 端口直接连接，可级联同一同步信号

配套同步线连接器FGG.00.304.CLAD27Z

PC 连接线示例L1T8f-RJ45-1M

下游线缆示例L1T8m-L1T8f-10M

相邻节点最长线缆100 m；实际吞吐与供电能力须结合配置核对

链路设备数量64 个或更多，取决于配置；可能需要电源注入器

机械与环境

工作温度−40 至 +70 °C

储存温度−40 至 +85 °C

冲击100 g，6 ms；SIST EN 60068-2-27:2009

资料下载

产品技术资料

用于确认量程、外形尺寸与基本性能

EtherCAT 系统附件产品彩页（英文）产品彩页

安装与使用文档

涵盖安装、接线与使用要点

EtherCAT 系统附件技术参考手册摘页（英文，V25-2）使用手册
