产品说明

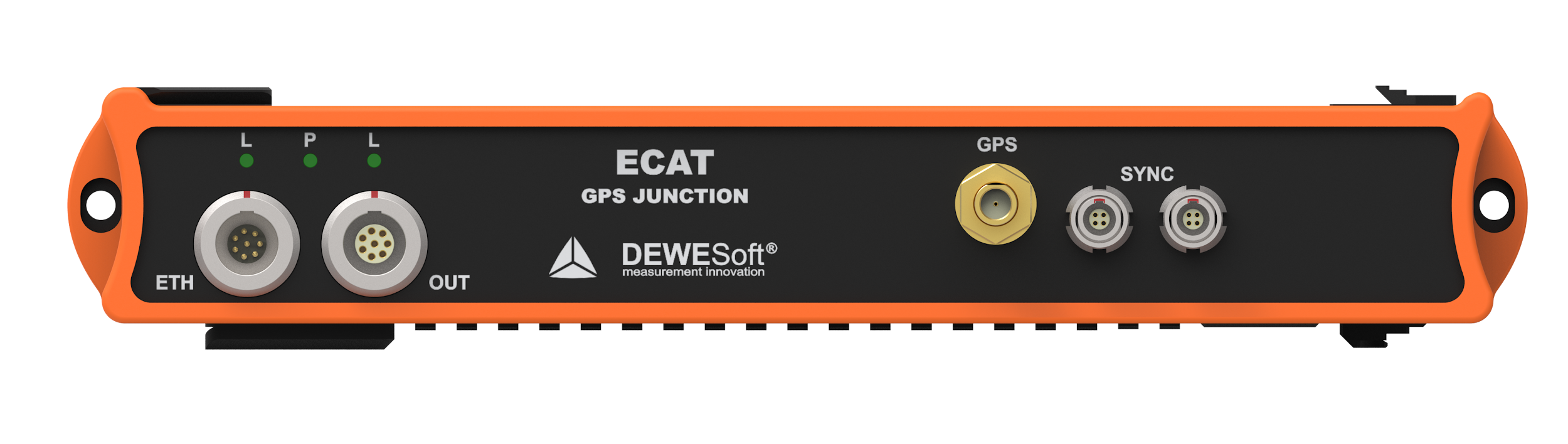

ECAT-GPS-JUNCTION 用于 KRYPTON、SIRIUS EtherCAT 与 USB 数据采集系统的时间同步，内置支持 GPS L1、GLONASS L1 的 GNSS 接收器，可把 GPS 时间或外部 IRIG-B-DC 时间码接入 EtherCAT 链路，同时记录定位数据

10 Hz 是 GNSS 定位数据刷新率，采集模块的采样率由各模块型号和系统配置决定。设备提供 PPS 与 IRIG-B-DC 时间输出；SMA 天线接口需要配套 GNSS 天线，并保持开阔天空接收条件

单点定位精度为水平 2.5 m、垂直 3 m；使用可用 SBAS 修正时，水平精度为 1 m、垂直为 3 m。上述导航参数均适用于开阔天空条件。本型号适合数据采集定时与基础定位，不提供 RTK、双天线航向或惯性导航

接入时应将同步盒放在 EtherCAT 链路首端，PC 侧使用 L1T8f-RJ45 数据连接线，模块侧使用 L1T8m-L1T8f 混合线缆；与 USB 系统连接时须匹配 4 针 LEMO 同步线和 IRIG-B-DC TTL 信号。两个 SYNC 接口可继续级联同一同步信号

供电范围为 9–48 V DC，工作温度为 −40 至 +85 °C。IP67 条件须结合配套连接器、天线接线及完整密封核对
