KRYPTON-CPU 加固型数据记录与处理主机

01 / 03

产品说明

KRYPTON-CPU 为 KRYPTON 分布式采集系统提供计算、存储与 EtherCAT 主站功能，配套采集模块后可组成独立数据记录系统。主机本身不提供传感器模拟输入，信号类型、通道数与采样率由外接采集模块确定

内置 Intel Atom 四核 1.91 GHz 处理器、4 GB 内存和不可拆卸的 240 GB mSATA SSD，可使用 DewesoftX 进行数据记录、显示与处理。提供 3 路 USB 2.0，可连接 DEWE-43A、SIRIUS、SIRIUS Mini 等 USB 数据采集设备

100 Mbit/s 全双工 EtherCAT 主站端口可连接 KRYPTON 和 SIRIUS EtherCAT 采集模块，并提供数据、同步与供电连接。千兆以太网和 WLAN 用于网络连接；DVI-D 仅输出数字视频，VGA 显示器需要转换器

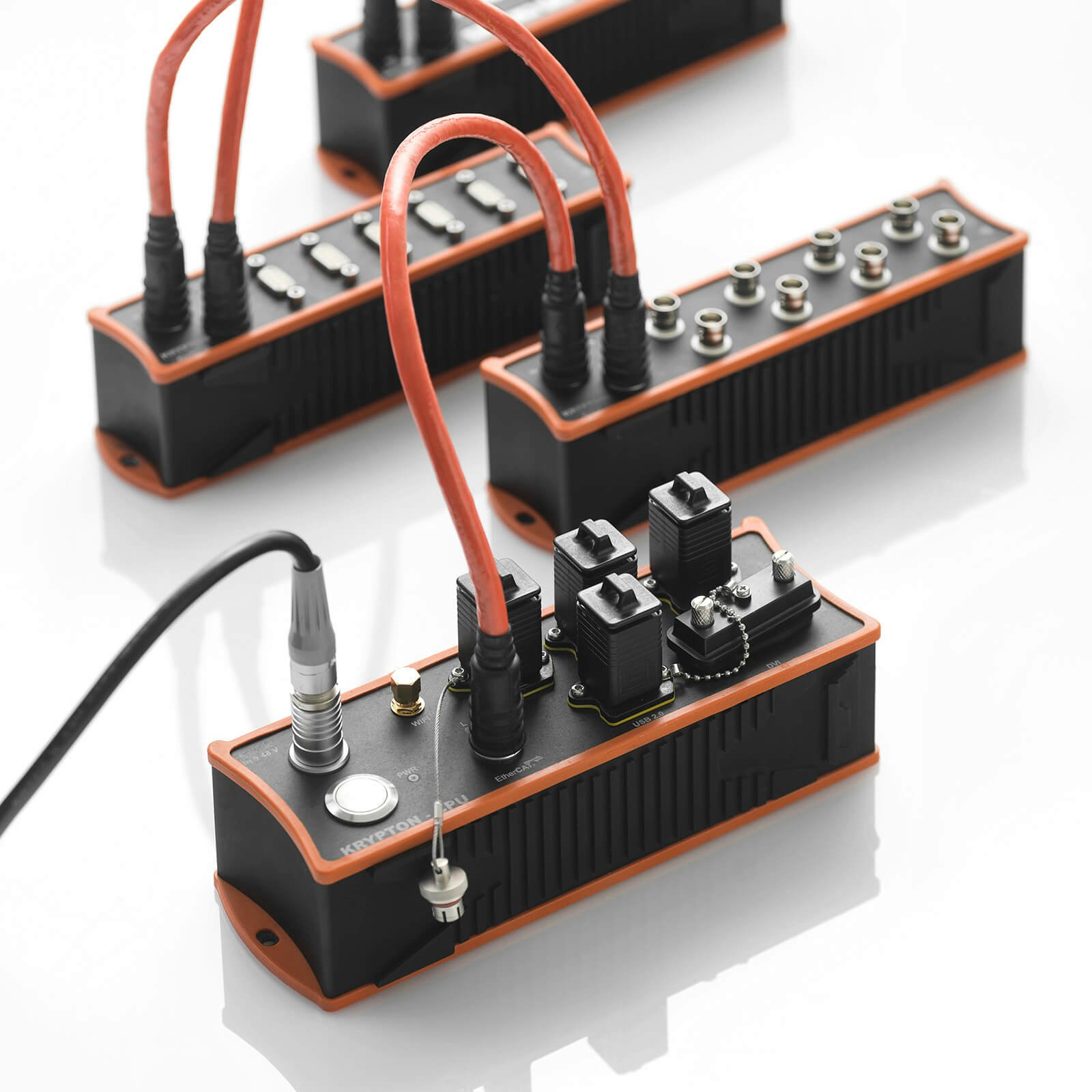

主机由 9–48 V DC 外部电源供电，EtherCAT 端口最大供电输出为 10 A，电源容量与线缆须按系统负载配置。工作温度为 −40 至 +70 °C，IP65 / IP67 防护须配合密封连接器或接口防护盖。图集中的采集模块连接图为系统应用示例，配套模块、电源和线缆应按实际需求分别选配

订货号可选规格型号说明操作

KRYPTON-CPU

内置存储240 GB mSATA SSD，不可拆卸处理器Intel Atom 四核，1.91 GHz通信接口EtherCAT / USB 2.0 / 千兆以太网 / WLAN

四核 Intel Atom；240 GB SSD；EtherCAT 主站；3 路 USB 2.0

询价

规格参数

性能参数

处理器Intel Atom 四核，1.91 GHz

内存4 GB

内置存储240 GB mSATA SSD，不可拆卸

记录与处理功能通过外接采集模块记录数据，支持 DewesoftX 数据处理

电气参数

供电范围9–48 V DC

功耗最小 7.7 W，最大 19.9 W

EtherCAT 供电输出最大 10 A；按外部电源及链路负载核对

远程开机电压Remote-On：3–30 V

远程关机电压Remote-On 低于 0.5 V 超过 1 s，开始关机

强制关机持续按住电源键或使 Remote-On 低于 0.5 V 超过 5 s

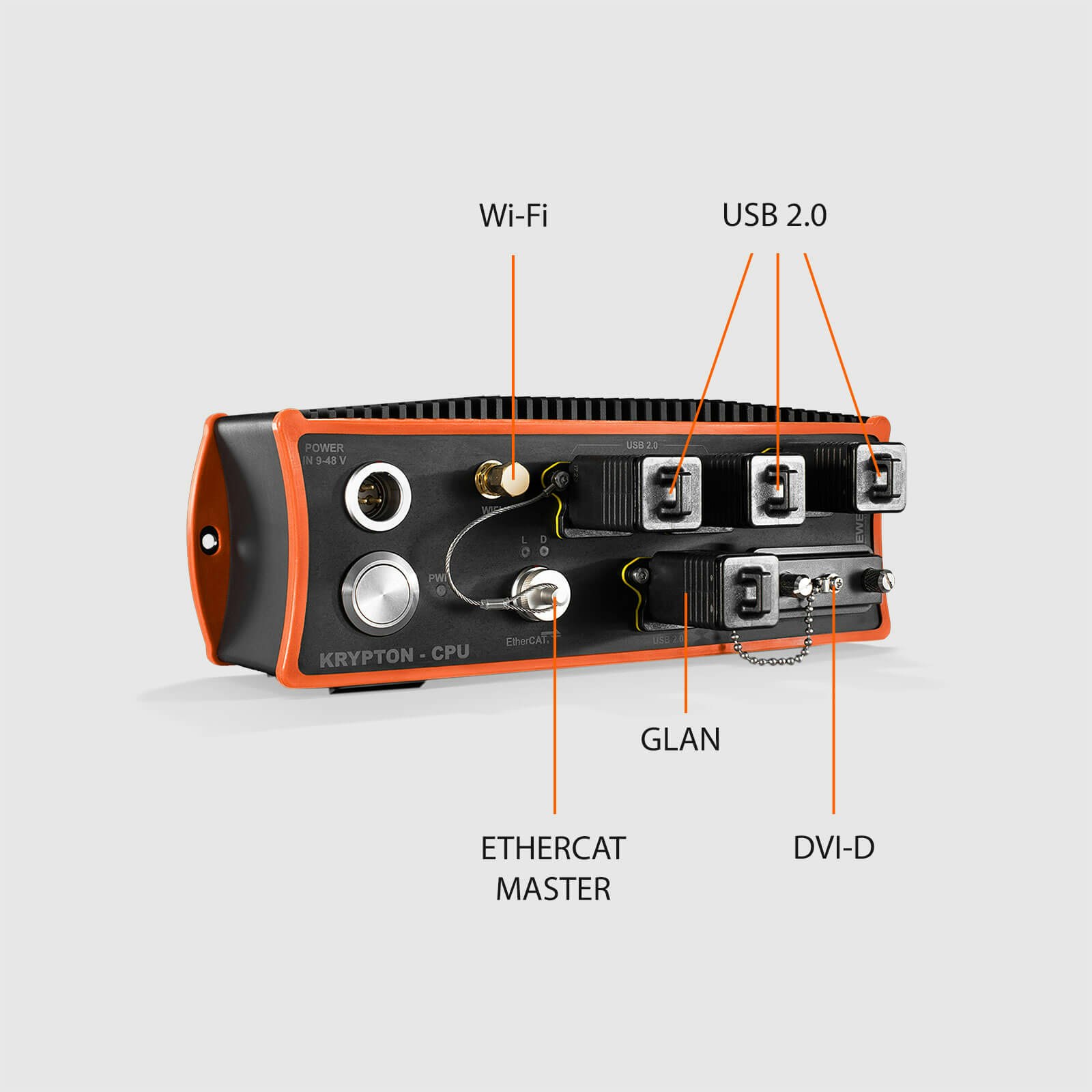

通信与接口

通信接口EtherCAT / USB 2.0 / 千兆以太网 / WLAN

EtherCAT 端口1 × 100 Mbit/s 全双工主站端口

EtherCAT 连接器8 针 LEMO 母座

USB 端口3 × USB 2.0

有线网络1 × 千兆以太网，Push-Pull RJ45

无线网络1 × WLAN，RP-SMA 母座天线接口

视频输出DVI-D，仅数字输出；VGA 显示器须使用转换器

供电连接器3 针 LEMO 公座 EGJ.2T.303.CLA

配套供电插头FGJ.2T.303.CLL75Z

供电引脚1：V+；2：GND；3：Remote-On

EtherCAT 系统连接配套 L1T8m-L1T8f 线缆连接 KRYPTON 或 SIRIUS EtherCAT 模块

供电配套接线示例采用 PS-200-L2T3f；电源及线缆按系统配置选择

机械与环境

工作温度−40 至 +70 °C

储存温度−40 至 +85 °C

环境湿度5–100% RH

防护等级IP65 / IP67；须使用配套密封连接器或接口防护盖

冲击试验SIST EN 60068-2-27:2009；100 g，6 ms，半正弦；每轴正负方向各 100 次，共 600 次

随机振动试验MIL-STD-202G Method 214A，试验条件 II-D；13.9 g RMS / 41.7 g 峰值；每轴 8 h，共 24 h

振动试验谱50 Hz：0.025 g²/Hz；100 Hz：0.1 g²/Hz；2000 Hz：0.1 g²/Hz

外形尺寸213 × 77 × 57 mm

重量1.0 kg；2018 年第三季度以前版本为 1.5 kg

资料下载

产品技术资料

用于确认量程、外形尺寸与基本性能

KRYPTON CPU 与加固采集系统产品彩页（英文）产品彩页

安装与使用文档

涵盖安装、接线与使用要点

KRYPTON-CPU 技术参考手册摘页（英文，V26-1）使用手册
