ECAT-POWER-JUNCTION EtherCAT 电源接入盒

01 / 02

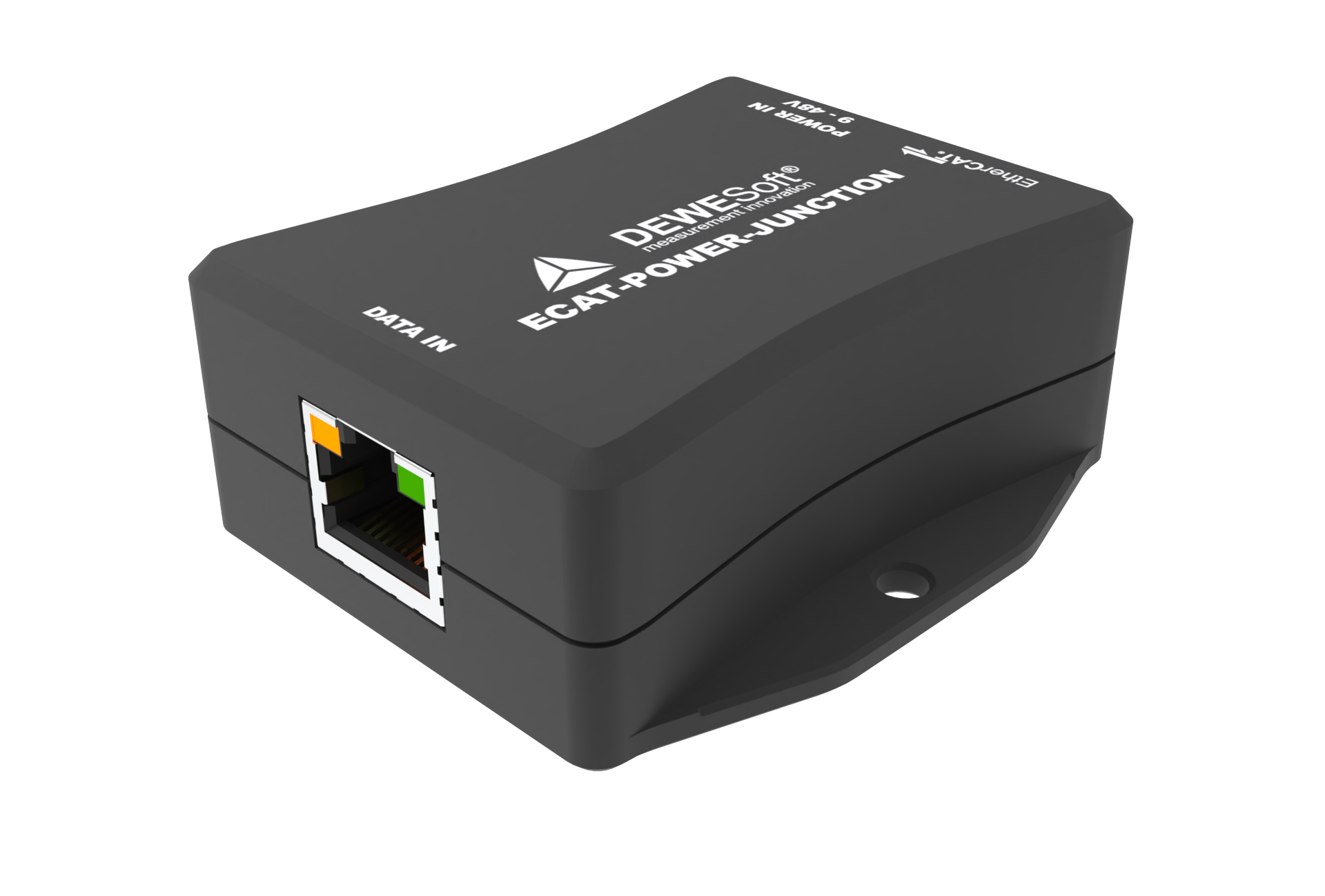

ECAT-POWER-JUNCTION 用于把 KRYPTON 等 LEMO EtherCAT 数据采集设备连接到外部 PC，同时接入直流电源。PC 侧采用 RJ45 屏蔽网线，设备侧使用 8 针 LEMO EtherCAT 混合线缆

电源输入为 9–48 V DC，采用 2 针 LEMO 公座。电源输入与下游 EtherCAT 供电脚位直接连接，需按模块总功耗、线缆压降与电源容量确定供电配置

SBOX、KRYPTON CPU 等已提供链路供电的系统，是否需要独立电源接入盒应按主机接口与系统接线确定。RJ45 数据接口本身不等同于标准 IEEE 802.3 PoE 供电接口

订货号可选规格型号说明操作

ECAT-POWER-JUNCTION

PC 连接器RJ45供电范围9–48 V DC用途PC 接入与链路供电

PC RJ45 接入；9–48 V DC；8 针 LEMO EtherCAT 输出

规格参数

用途PC 接入与链路供电

供电范围9–48 V DC

电源连接2 针 LEMO V+ 接 8 针 EtherCAT VCC，V− 接 GND

EtherCAT 供电脚位5、6：VCC；7、8：GND

PC 连接器RJ45

通信接口EtherCAT

EtherCAT 连接器8 针 LEMO 母座

电源连接器2 针 LEMO 公座；EXJ.1B.302.HLD

配套电源线连接器FGJ.1B.302.CLLD

配套 EtherCAT 线连接器FGG.1T.308.CLAC65Z

PC 线缆屏蔽 EIA568-B 网线；直通或交叉接线

下游线缆LEMO 1T 8 针 EtherCAT 混合线缆，例如 L1T8m-L1T8f-10M
