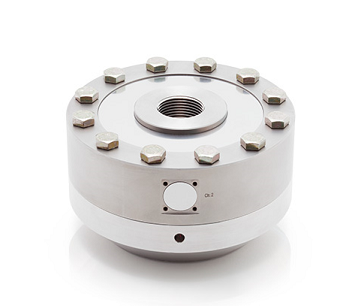

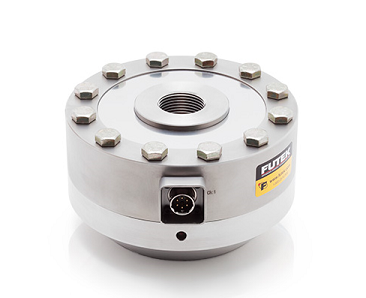

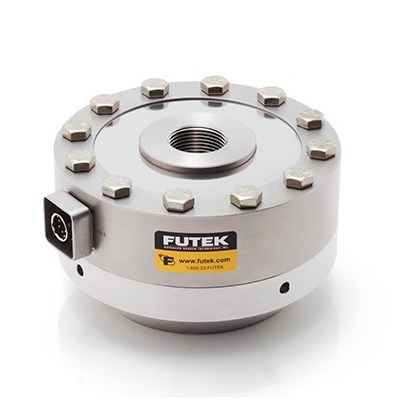

美国FUTEK LCF506抗疲劳型轮辐式拉压力传感器
轮辐式,抗疲劳型,大量程
价 格
登录可见
备 注
价格包含13%增值税,若想获取更多优惠,请联系我司
LCF506,55600、111200 N可选,抗疲劳型轮辐式拉压力传感器,带拉伸底座,2mV/V,材质17-4 PH S.S.不锈钢,1 1/4-12英制内螺纹/ M33x2公制内螺纹,6针Bendix接口 PT02A-10-6P。
选择量程
55600 N 公制螺纹
111200 N 公制螺纹
数量
-
+
请选择您的商品信息!
联系我们
加入购物车
资料下载
规格书
lcf506.pdf
3D模型
lcf506.stp
偏载和频率计算
lcf506 Extraneous Load Factor.pdf
同类产品:
FUTEK LCF400
轮辐式拉压力传感器
量程:1112-22240 N
FUTEK LCF450
轮辐式拉压力传感
量程:1334-44480 N
FUTEK LCF500
轮辐式拉压力传感器
量程:110000-222400 N
FUTEK LCF455
轮辐式拉压力传感
量程:1334-44480 N
FUTEK LCF505
轮辐式拉压力传感器
量程:110000-222400 N
FUTEK LCF451
轮辐式拉压力传感器
量程:1112-22240 N
测力传感器分类
S型力传感器
轴向力传感器
按钮型力传感器
轮辐式力传感器
中空型力传感器
柱式力传感器
车用力传感器
多轴力传感器
压电式冲击力传感器
梁式力传感器
杆端拉压型力传感器
特种力传感器
产品分类
测力传感器
扭矩传感器
加速度传感器
位移传感器
产品介绍
规格书
LCF506传感器是一款抗疲劳型轮辐式拉压力传感器,带有拉伸底座,方便通过螺纹组件安装。LCF506传感器具有低剖面设计,拉伸和压缩双向受力。LCF506轮辐式拉压力传感器,量程从55.6K至111.2K N范围可选,由于使用17-4 ph S.S.不锈钢材质,适用于高载荷的应用环境。LCF506轮辐式拉压力传感器还有公制螺纹、疲劳测试、内置信号放大器等版本。LCF506轮辐式拉压力传感器带有拉伸底座,具有很高的精度和抗疲劳特性,它的线性度只有0.10%,形变仅为0.05-0.13mm。标准的LCF506拉压力传感器(含拉伸底座)可以根据您的要求进行定制,我们的库存覆盖大部分的量程范围,可以在24小时内发货。与其他测力传感器一样,LCF506在美国生产并采用金属箔应变计技术。
产品特征:
重量:9.1kg
带拉伸底座&高度小
17-4不锈钢结构
拉压双向
内置信号放大器版本可选
公制&英制螺纹可选
抗疲劳版本
金属箔应变计技术
应用场合:
规格参数:
性能
线性度
0.1% F.S
迟滞性
0.2% F.S
重复性
0.02% F.S.
电气特性
灵敏度
2 mV/V
激励电压
20 V Max
桥路阻值
350 Ohm nom
绝缘电阻
≥500 MOhm @ 50 VDC
机械特性
受力方向
拉压双向
重量
9.1 kg
过载保护
300% F.S.
形变量
0.05-0.13mm
材质
不锈钢
保护等级
IP65
环境特性
操作温度
-50 to 93°C
补偿温度
15 to 72°C
零点温漂
0.01% of RO/°C
标定
标定电压
10 VDC
标定(标准)
5点压向
标定(选购)
10点拉压
分流校准阻值
60.4 kOhm
产品型号
订货编号
版本
描述
价格
数量
规格书
加入购物车
FSH04289
55600 N 公制螺纹
LCF506,55600 N,抗疲劳型轮辐式拉压力传感器,带拉伸底座,2mV/V,材质17-4 PH S.S.不锈钢, M33x2公制内螺纹,6针Bendix接口 PT02A-10-6P。
登录可见
-
+
FSH04290
111200 N 公制螺纹
LCF506,111200 N ,抗疲劳型轮辐式拉压力传感器,带拉伸底座,2mV/V,材质17-4 PH S.S.不锈钢,M33x2公制内螺纹,6针Bendix接口 PT02A-10-6P。
登录可见
-
+
