LCF500

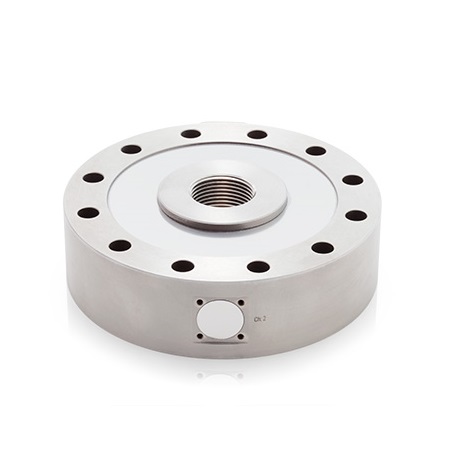

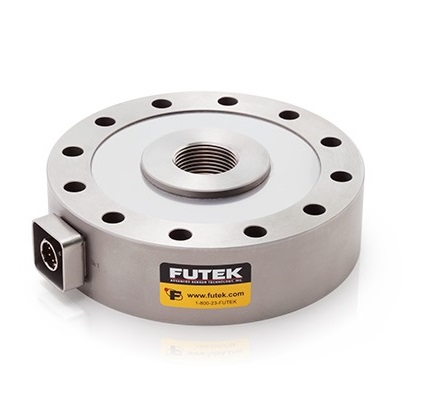

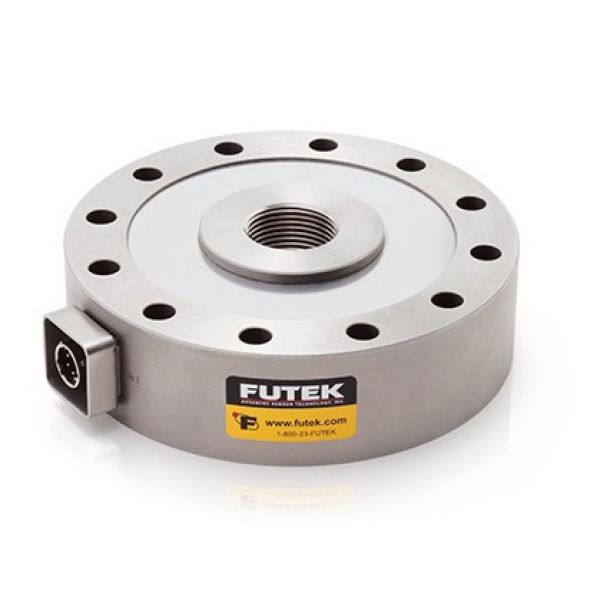

美国FUTEK LCF500轮辐式拉压力传感器
轮辐式、大量程、灵敏度高、拉压双向
价 格
登录可见
备 注
价格包含13%增值税,若想获取更多优惠,请联系我司
选择量程
111000 N Dual Bridge版本
111000 N
222000 N
数量
-
+
请选择您的商品信息!
联系我们
加入购物车
资料下载
规格书
LCF500.pdf
3D模型
lcf500.stp
偏载和频率计算
LCF500 Extraneous Load Factor.pdf
同类产品:
FUTEK LCF400
轮辐式拉压力传感器
量程:1112-22240 N
FUTEK LCF450
轮辐式拉压力传感
量程:1334-44480 N
FUTEK LCF501
抗疲劳型轮辐式拉压力传感器
FUTEK LCF556
抗疲劳型轮辐式拉压力传感器
量程:222400 N
FUTEK LCF551
抗疲劳型轮辐式拉压力传感器
量程:222400 N
FUTEK LCF506
抗疲劳型轮辐式拉压力传感器
测力传感器分类
S型力传感器
轴向力传感器
按钮型力传感器
轮辐式力传感器
中空型力传感器
柱式力传感器
车用力传感器
多轴力传感器
压电式冲击力传感器
梁式力传感器
杆端拉压型力传感器
特种力传感器
产品分类
测力传感器
扭矩传感器
加速度传感器
位移传感器
产品介绍
规格书
LCF500,111000-222000 N,轮辐式拉压力传感器,灵敏度高,17-7不锈钢,1 1/4-2英制内螺纹/ M33x2内螺纹,6针Bendix接口(PT02A-10-6P),TEDS芯片版本、Dual Bridg版本可选。 LCF500传感器是一款轮辐式拉压力传感器,大量程,灵敏度高。轮辐处有12个内螺纹孔,方便螺栓固定,便于安装。LCF500轮辐式拉压力传感器,量程:111000-222000 N,使用17-4 ph S.S.不锈钢材质,另外,LCF500轮辐式拉压力传感器还有公制螺纹、疲劳测试、量程扩大TEDS芯片版本、Dual Bridg版本可选。 LCF500轮辐式拉压力传感器在美国生产并采用最优质的金属箔应变计技术。LCF500具有很高的精度,它的线性度只有0.10%,形变仅为0.02-0.03mm。标准的LCF50拉压力传感器可以根据您的要求进行定制,我们的库存覆盖大部分的量程范围,可以在24小时内发货。与其他测力传感器一样,LCF500在美国生产并采用金属箔应变计技术。
产品特征:
低剖面
TEDS芯片版本/Dual Bridg版本可选
抗轴向载荷
17-4不锈钢结构
6针Bendix接口
公制&美制螺纹可选
拉压双向
应用场合:
规格参数:
性能
量程
110000,222400 N
线性度
0.1% F.S
迟滞性
0.2% F.S
重复性
0.02% F.S.
电气特性
灵敏度
4 mV/V
激励电压
20 V Max
桥路阻值
350 Ohm nom
绝缘电阻
≥500 MOhm @ 50 VDC
机械特性
受力方向
拉压双向
重量
4.1 kg
过载保护
150% F.S.
材质
不锈钢
保护等级
IP65
环境特性
操作温度
-50 to 93°C
补偿温度
15 to 72°C
零点温漂
0.0018% of RO/°C
标定
标定电压
10 VDC
标定(标准)
5点压向
标定(选购)
10点拉压
分流校准阻值
30 kOhm
产品型号
订货编号
版本
描述
价格
数量
规格书
加入购物车
FSH03010
111000 N Dual Bridge版本
LCF500,111000 N,轮辐式拉压力传感器,灵敏度高,17-7不锈钢, M33x2内螺纹,6针Bendix接口(PT02A-10-6P),Dual Bridge版本。
登录可见
-
+
FSH04266
111000 N
LCF500,111000 N,轮辐式拉压力传感器,灵敏度高,17-7不锈钢,M33x2内螺纹,6针Bendix接口(PT02A-10-6P)。
登录可见
-
+
FSH04267
222000 N
LCF500,222000 N,轮辐式拉压力传感器,灵敏度高,17-7不锈钢,M33x2内螺纹,6针Bendix接口(PT02A-10-6P)。
登录可见
-
+
