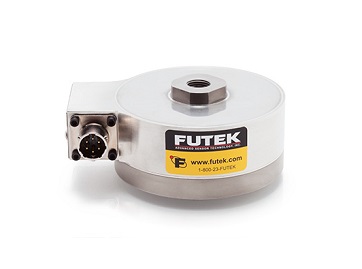

美国FUTEK LCF400轮辐式拉压力传感器
中量程,精度高,拉压双向
价 格
登录可见
备 注
价格包含13%增值税,若想获取更多优惠,请联系我司
LCF400,1112-22240 N可选,轮辐式拉压力传感器,CC1接线方式,M12x1.75内螺纹,6针Bendix接口( PT02A-10-6P)
选择量程
1112 N
2224 N
4448 N
11120 N
22240 N
数量
-
+
请选择您的商品信息!
联系我们
加入购物车
资料下载
规格书
lcf400.pdf
3D模型
lcf400.stp
偏载和频率计算
lcf400 Extraneous Load Factor.pdf
同类产品:
FUTEK LCF450
轮辐式拉压力传感
量程:1334-44480 N
FUTEK LCF500
轮辐式拉压力传感器
量程:110000-222400 N
FUTEK LCF506
抗疲劳型轮辐式拉压力传感器
FUTEK LCF501
抗疲劳型轮辐式拉压力传感器
FUTEK LCF505
轮辐式拉压力传感器
量程:110000-222400 N
FUTEK LCF455
轮辐式拉压力传感
量程:1334-44480 N
测力传感器分类
S型力传感器
轴向力传感器
按钮型力传感器
轮辐式力传感器
中空型力传感器
柱式力传感器
车用力传感器
多轴力传感器
压电式冲击力传感器
梁式力传感器
杆端拉压型力传感器
特种力传感器
产品分类
测力传感器
扭矩传感器
加速度传感器
位移传感器
产品介绍
规格书

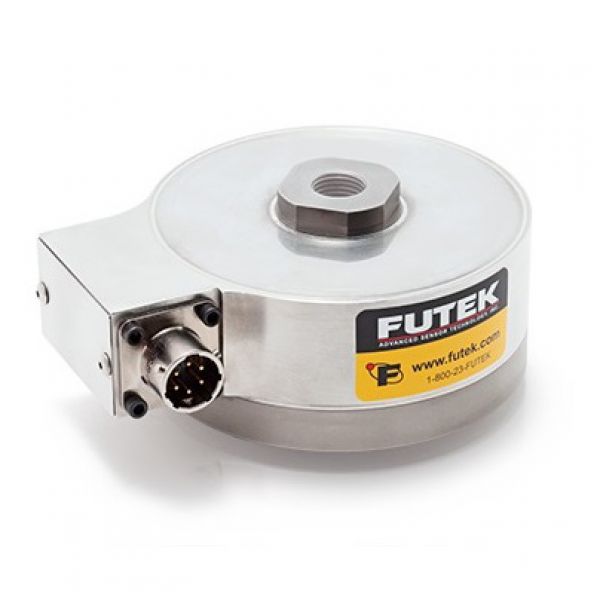

LCF400传感器是一款轮辐式拉压力传感器,量程范围达到在1112-22240 N,整体结构采用特殊的柔性设计,适用于受载荷较大的场合。典型应用包括耐力及疲劳性测试等周期长的性能测试。标准的LCF400轮辐式拉压力传感器拥有超强的结构和双内螺纹设计,使用17-4 ph S.S.不锈钢材质。LCF400轮辐式拉压力传感器在美国生产并采用最优质的金属箔应变计技术。LCF400具有很高的精度,它的线性度只有0.10%,桥路电阻700 Ohm nom,形变仅为0.05mm。标准的LCF400拉压力传感器可以根据您的要求进行定制,我们的库存覆盖大部分的量程范围,可以在24小时内发货。与其他测力传感器一样,LCF400在美国生产并采用金属箔应变计技术。
产品特征:
能承受离轴方向高载荷
整体性结构
6针Bendix接口
17-4不锈钢结构
拉压双向
金属箔应变计技术
应用场合:
规格参数:
性能
量程
1112,2224,4448,11120,22240 N
线性度
0.1% F.S
迟滞性
0.1% F.S
重复性
0.05% F.S.
电气特性
灵敏度
1.5 - 3 mV/V
激励电压
18 V Max
桥路阻值
700 Ohm nom
绝缘电阻
≥500 MOhm @ 50 VDC
电缆
6芯 Bendix 插座
机械特性
受力方向
拉压双向
重量
1.4 kg
过载保护
150% F.S.
形变量
0.05mm
材质
不锈钢
保护等级
IP64
环境特性
操作温度
-54 to 93°C
补偿温度
15 to 72°C
零点温漂
0.0036% of RO/°C
温度漂移
0.0036% of Load/°C
标定
标定电压
10 VDC
标定(标准)
5点压向
标定(选购)
10点拉压
分流校准阻值
87.325 kOhm/150 kOhm
产品型号
订货编号
版本
描述
价格
数量
规格书
加入购物车
FSH04155
1112 N
LCF400,1112 N可选,轮辐式拉压力传感器,CC1接线方式,材质17-4不锈钢,M12x1.75内螺纹,6针Bendix接口 PT02A-10-6P
登录可见
-
+
FSH04156
2224 N
LCF400,2224 N可选,轮辐式拉压力传感器,CC1接线方式,材质17-4不锈钢,M12x1.75内螺纹,6针Bendix接口 PT02A-10-6P
登录可见
-
+
FSH04157
4448 N
LCF400,4448 N可选,轮辐式拉压力传感器,CC1接线方式,材质17-4不锈钢,M12x1.75内螺纹,6针Bendix接口 PT02A-10-6P
登录可见
-
+
FSH04158
11120 N
LCF400,11120 N可选,轮辐式拉压力传感器,CC1接线方式,材质17-4不锈钢,M12x1.75内螺纹,6针Bendix接口 PT02A-10-6P
登录可见
-
+
FSH03132
22240 N
LCF400,22240 N可选,轮辐式拉压力传感器,CC1接线方式,材质17-4不锈钢,M12x1.75内螺纹,6针Bendix接口 PT02A-10-6P
登录可见
-
+
