LCF455轮辐式拉压力传感

    LCF455轮辐式拉压力传感 LCF455轮辐式拉压力传感

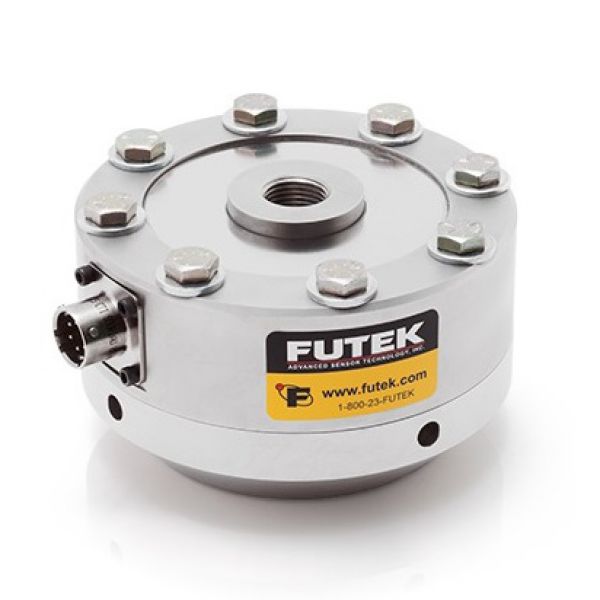

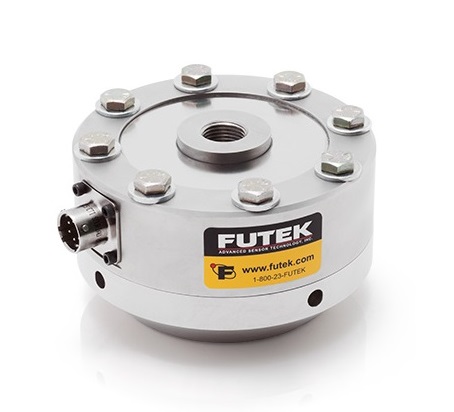

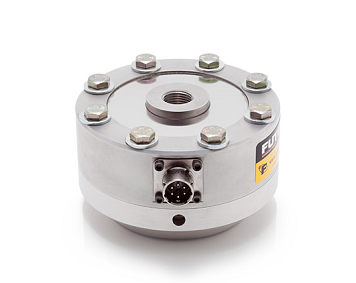

美国FUTEK LCF455轮辐式拉压力传感
大量程,精度高,拉伸底座,拉压双向
价 格
备 注
价格包含13%增值税,若想获取更多优惠,请联系我司
LCF455,1334-44480 N可选,轮辐式拉压力传感器,标准型,2024-T4铝合金&17-4不锈钢,5/8-18英制内螺纹&M16x2内螺纹,6针Bendix接口 PT02A-10-6P。
LCF455传感器是一款轮辐式拉压力传感器。LCF455传感器结构相当于在LCF450传感器下面安装一个拉伸底座,使它适合于通过螺纹组件安装,用于在线测试等方面。典型应用包括耐力及疲劳性测试等周期长的性能测试。LCF455轮辐式拉压力传感器,在量程2224、4K、9K N范围使用2024-T4铝合金,在量程1334、22K、44K N范围使用17-4 ph S.S.不锈钢材质,另外,LCF455轮辐式拉压力传感器还有公制螺纹、疲劳测试、量程扩大等版本。LCF455轮辐式拉压力传感器在美国生产并采用最优质的金属箔应变计技术。LCF455具有很高的精度,它的线性度只有0.10%,工作温度范围60°F至200°F,形变仅为0.05-0.13mm。标准的LCF455拉压力传感器(含拉伸底座)可以根据您的要求进行定制,我们的库存覆盖大部分的量程范围,可以在24小时内发货。与其他测力传感器一样,LCF455在美国生产并采用金属箔应变计技术。

产品特征:

  • 2024-T4铝合金或17-4不锈钢结构
  • 带拉伸安装底座
  • 内置信号放大器版本可选
  • 6针Bendix接口
  • 公制&美制螺纹可选
  • 拉压双向
  • 能承受离轴方向高载荷
  • 金属箔应变计技术

规格参数:

性能
量程 1334,2224,4448,8896,22240,44480 N
线性度 0.1% F.S
迟滞性 0.2% F.S
重复性 0.02% F.S.
电气特性
灵敏度 2 mV/V
激励电压 20 V Max
桥路阻值 700 Ohm nom
绝缘电阻 ≥500 MOhm @ 50 VDC
电缆 6芯 Bendix 插座
机械特性
受力方向 拉压双向
重量 1.1 kg/3.2 kg
过载保护 150% F.S.
形变量 0.05-0.13 mm
材质 铝合金或不锈钢
保护等级 IP65
环境特性
操作温度 -50 to 93°C
补偿温度 15 to 72°C
零点温漂 0.0018% of RO/°C
温度漂移 0.0036% of Load/°C
标定
标定电压 10 VDC
标定(标准) 5点压向
标定(选购) 10点拉压
分流校准阻值 100 kOhm

产品型号
图片 订货编号 版本 描述 价格 数量 规格书 加入购物车
LCF455轮辐式拉压力传感 FSH04311 2224 N 美制螺纹&铝合金 LCF455,2224 N,轮辐式拉压力传感器, 带拉伸底座,2024-T4铝合金,5/8-18美制内螺纹,6针Bendix接口(PT02A-10-6P)
- +
LCF455轮辐式拉压力传感 FSH04312 4448 N 美制螺纹&铝合金 LCF455,4448 N,轮辐式拉压力传感器, 带拉伸底座,2024-T4铝合金,5/8-18美制内螺纹,6针Bendix接口(PT02A-10-6P)
- +
LCF455轮辐式拉压力传感 FSH04313 8896 N 美制螺纹&铝合金 LCF455,8896 N,轮辐式拉压力传感器, 带拉伸底座,2024-T4铝合金,5/8-18英制内螺纹,6针Bendix接口(PT02A-10-6P)。
- +
LCF455轮辐式拉压力传感 FSH04314 22240 N 美制螺纹&不锈钢 LCF455,22240 N,轮辐式拉压力传感器, 带拉伸底座,17-7不锈钢,5/8-18英制内螺纹,6针Bendix接口(PT02A-10-6P)
- +
LCF455轮辐式拉压力传感 FSH04315 44480 N 美制螺纹&不锈钢 LCF455,44480 N,轮辐式拉压力传感器, 带拉伸底座,17-7不锈钢,5/8-18英制内螺纹,6针Bendix接口(PT02A-10-6P)
- +
LCF455轮辐式拉压力传感 FSH04357 4448 N 美制螺纹&铝合金 LCF455,4448 N,轮辐式拉压力传感器,±0.05%高线性度版本,带拉伸底座,2024-T4铝合金,5/8-18英制内螺纹,6针Bendix接口(PT02A-10-6P)
- +
LCF455轮辐式拉压力传感 FSH04318 8896 N 公制螺纹&铝合金 LCF455,8896 N,轮辐式拉压力传感器, 带拉伸底座,2024-T4铝合金,M16x2内螺纹,6针Bendix接口(PT02A-10-6P)。
- +
LCF455轮辐式拉压力传感 FSH04319 22240 N 公制螺纹&不锈钢 LCF455,22240 N,轮辐式拉压力传感器, 带拉伸底座,17-7不锈钢,M16x2内螺纹,6针Bendix接口(PT02A-10-6P)
- +
LCF455轮辐式拉压力传感 FSH04320 44480 N 公制螺纹&不锈钢 LCF455,44480 N,轮辐式拉压力传感器, 带拉伸底座,17-7不锈钢,M16x2内螺纹,6针Bendix接口(PT02A-10-6P)
- +
