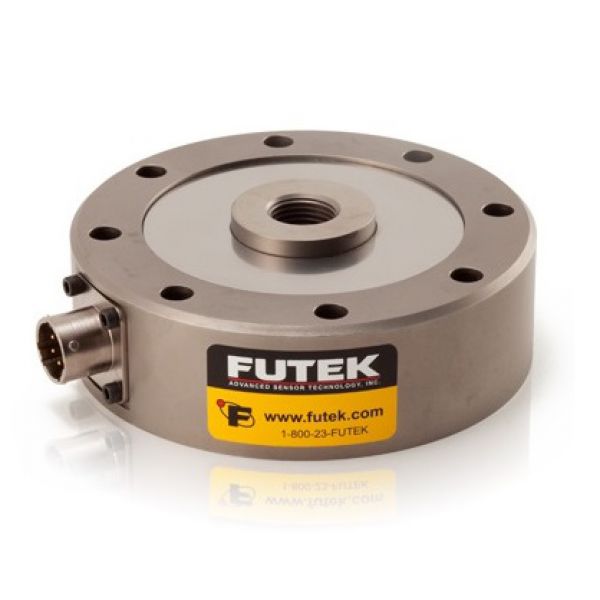

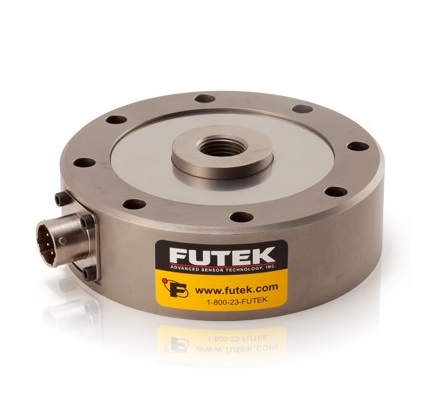

美国FUTEK LCF451轮辐式拉压力传感器

大量程，精度高，抗疲劳

价格

登录可见

备注

价格包含13%增值税，若想获取更多优惠，请联系我司

LCF451，1111-22240 N，抗疲劳型轮辐式拉压力传感器，抗疲劳型，2024-T4铝合金/ 17-7不锈钢，5/8-18美制内螺纹/ M16x2内螺纹，6针Bendix接口(PT02A-10-6P)。

选择量程

数量: - +

请选择您的商品信息！

联系我们加入购物车

资料下载
规格书
lcf451.pdf
3D模型
lcf451.stp
偏载和频率计算
lcf451 Extraneous Load Factor.pdf

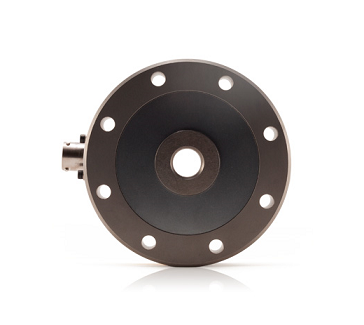

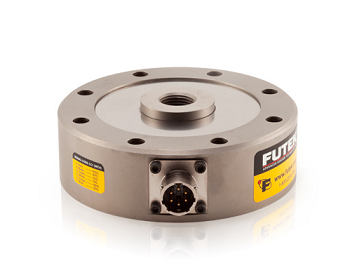

LCF451传感器是一款扛疲劳型轮辐式拉压力传感器，是LCF450的抗疲劳版本。轮辐处有8个内螺纹孔，方便螺栓固定，便于安装。典型应用包括耐力及疲劳性测试等周期长的性能测试。LCF451轮辐式拉压力传感器，在量程1112-4448 N范围使用2024-T4铝合金，在量程·11120-22240 N范围使用17-4 ph S.S.不锈钢材质，另外，LCF451轮辐式拉压力传感器还有公制螺纹、疲劳测试、量程扩大等版本。LCF451轮辐式拉压力传感器在具有很高的精度和抗疲劳特性，它的线性度只有0.10%，工作温度范围60°F至200°F，形变仅为0.0002-0.002 mm。标准的LCF451拉压力传感器可以根据您的要求进行定制，我们的库存覆盖大部分的量程范围，可以在24小时内发货。与其他测力传感器一样，LCF451在美国生产并采用金属箔应变计技术。

产品特征：

抗疲劳设计
抗轴向载荷
2024-T4铝合金或17-4不锈钢结构

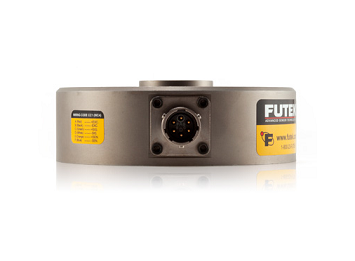

6针Bendix接口
公制&美制螺纹可选
拉压双向

规格参数：

性能
量程	1112，2224，4448，11120，22240 N
线性度	0.1% F.S
迟滞性	0.2% F.S
重复性	0.02% F.S.
电气特性
灵敏度	1 mV/V
激励电压	20 V Max
桥路阻值	700 Ohm nom
绝缘电阻	≥500 MOhm @ 50 VDC
电缆	6芯 Bendix 插座
机械特性
受力方向	拉压双向
重量	0.6/1.6 kg
过载保护	150% F.S.
形变量	0.0002-0.002 mm
材质	铝合金或不锈钢
保护等级	IP65
环境特性
操作温度	-50 to 93°C
补偿温度	15 to 72°C
零点温漂	0.0018% of RO/°C
温度漂移	0.0036% of Load/°C
标定
标定电压	10 VDC
标定（标准）	5点压向
标定（选购）	10点拉压
分流校准阻值	200 kOhm

图片	订货编号	版本	描述	价格	数量
产品型号
	FSH04292	1112 N 美制螺纹&铝合金	LCF451，1112 N，抗疲劳型轮辐式拉压力传感器，抗疲劳型，2024-T4铝合金，5/8-18美制内螺纹，6针Bendix接口(PT02A-10-6P)	登录可见	- +
	FSH04293	2224 N 美制螺纹&铝合金	LCF451，2224 N，抗疲劳型轮辐式拉压力传感器，抗疲劳型，2024-T4铝合金，5/8-18美制内螺纹，6针Bendix接口(PT02A-10-6P)	登录可见	- +
	FSH04294	4448 N 美制螺纹&铝合金	LCF451，4448 N，抗疲劳型轮辐式拉压力传感器，抗疲劳型，2024-T4铝合金，5/8-18美制内螺纹，6针Bendix接口(PT02A-10-6P)	登录可见	- +
	FSH04295	11120 N 美制螺纹&不锈钢	LCF451，11110 N，抗疲劳型轮辐式拉压力传感器，抗疲劳型，17-7不锈钢，5/8-18美制内螺纹，6针Bendix接口(PT02A-10-6P)	登录可见	- +
	FSH04296	22240 N 美制螺纹&不锈钢	LCF451，22240 N，抗疲劳型轮辐式拉压力传感器，抗疲劳型，17-7不锈钢，5/8-18美制内螺纹，6针Bendix接口(PT02A-10-6P)	登录可见	- +
	FSH04297	1112 N 公制螺纹&铝合金	LCF451，1112 N，抗疲劳型轮辐式拉压力传感器，抗疲劳型，2024-T4铝合金，M16x2内螺纹，6针Bendix接口(PT02A-10-6P)	登录可见	- +
	FSH04298	2224 N 公制螺纹&铝合金	LCF451，2224 N，抗疲劳型轮辐式拉压力传感器，抗疲劳型，2024-T4铝合金，M16x2内螺纹，6针Bendix接口(PT02A-10-6P)	登录可见	- +
	FSH04299	4448 N 公制螺纹&铝合金	LCF451，4448 N，抗疲劳型轮辐式拉压力传感器，抗疲劳型，2024-T4铝合金，M16x2内螺纹，6针Bendix接口(PT02A-10-6P)	登录可见	- +
	FSH04300	11120 N 公制螺纹&不锈钢	LCF451，11110 N，抗疲劳型轮辐式拉压力传感器，抗疲劳型，17-7不锈钢，M16x2内螺纹，6针Bendix接口(PT02A-10-6P)	登录可见	- +
	FSH04301	22240 N 公制螺纹&不锈钢	LCF451，22240 N，抗疲劳型轮辐式拉压力传感器，抗疲劳型，17-7不锈钢，M16x2内螺纹，6针Bendix接口(PT02A-10-6P)	登录可见	- +
