DSI-TH 热电偶信号适配器
01 / 01
产品说明
DSI-TH 系列为 K、J、T、E 型热电偶提供对应型号适配器，内置冷端补偿与 TEDS，通过 DB9 接入兼容的 DEWESOFT 采集主机。
适用于兼容 DB9 模拟输入的 DEWE-43A、SIRIUS STG 与 IOLITE STG。热电偶输入为单端结构，差分主机仅应使用绝缘热电偶；配合隔离 SIRIUSi 才可获得隔离测量。
测量范围和精度应按热电偶类型、实际温度及主机配置核对。精度表区分偏置平衡后的典型精度与未平衡的最大精度。

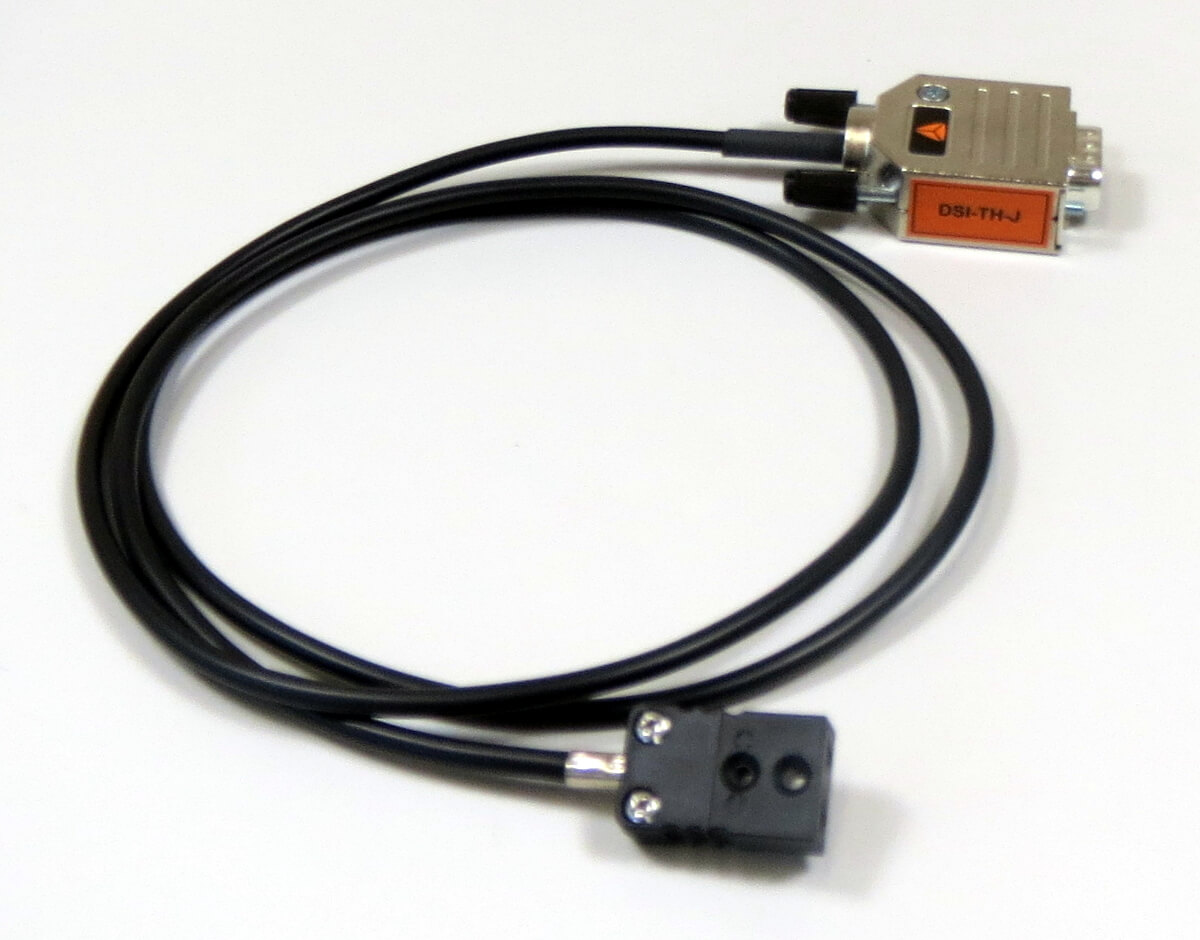

本页主图为 DSI-TH-J，其他型号的热电偶类型、接口标识与适用范围以订货型号为准。
订货号可选规格型号说明操作
规格参数
| 参数 | DSI-TH-K | DSI-TH-J | DSI-TH-T | DSI-TH-E |
|---|---|---|---|---|
| 性能参数 | ||||
| 传感器类型 | 热电偶 | 热电偶 | 热电偶 | 热电偶 |
| 热电偶类型 | K | J | T | E |
| 输入温度范围 | K 型：-200 to 1370 °C | J 型：-200 to 1200 °C | T 型：-270 to 400 °C | E 型：-270 to 1000 °C |
| 冷端补偿 | 内置 | 内置 | 内置 | 内置 |
| 冷端补偿精度 | 1.0 °C | 1.0 °C | 1.0 °C | 1.0 °C |
| 温度线性化 | 由软件按热电偶类型处理 | 由软件按热电偶类型处理 | 由软件按热电偶类型处理 | 由软件按热电偶类型处理 |
| 精度条件 | 典型精度：主机放大器已做偏置平衡；最大精度：未做偏置平衡；按实际温区及主机选取，手册规格在 25 °C 有效 | 典型精度：主机放大器已做偏置平衡；最大精度：未做偏置平衡；按实际温区及主机选取，手册规格在 25 °C 有效 | 典型精度：主机放大器已做偏置平衡；最大精度：未做偏置平衡；按实际温区及主机选取，手册规格在 25 °C 有效 | 典型精度：主机放大器已做偏置平衡；最大精度：未做偏置平衡；按实际温区及主机选取，手册规格在 25 °C 有效 |
| 带宽（已列主机） | 70 kHz，适用于 SIRIUS MULTI / STGM、STG / STGMv2 / HD-STGS、HS-STG、HD-LV 与 DEWE-43A；不作为所有主机的保证 | 70 kHz，适用于 SIRIUS MULTI / STGM、STG / STGMv2 / HD-STGS、HS-STG、HD-LV 与 DEWE-43A；不作为所有主机的保证 | 70 kHz，适用于 SIRIUS MULTI / STGM、STG / STGMv2 / HD-STGS、HS-STG、HD-LV 与 DEWE-43A；不作为所有主机的保证 | 70 kHz，适用于 SIRIUS MULTI / STGM、STG / STGMv2 / HD-STGS、HS-STG、HD-LV 与 DEWE-43A；不作为所有主机的保证 |
| K 型典型峰峰噪声（已列主机） | 30 kHz 带宽：0.44 °C（HS-STG 0.5 °C）；100 Hz 带宽：0.22 °C（HS-STG 0.25 °C）；1 Hz 带宽：0.02 °C；仅兼容列表所列主机及 K 型适用 | — | — | — |
| 输入精度（SIRIUSi LVv2 SIRIUSi HD STGS SIRIUSi STGv2） | -200 to -100 °C：±1.8 [±7.4] °C；-100 to 0 °C：±1.4 [±4.3] °C；0 to 200 °C：±1.3 [±3.5] °C；200 to 1000 °C：±1.8 [±4.1] °C；1000 to 1370 °C：±2.0 [±4.6] °C；数值为典型精度 [最大精度] | -200 to -100 °C：±1.6 [±5.5] °C；-100 to 0 °C：±1.3 [±3.4] °C；0 to 500 °C：±1.4 [±3.0] °C；500 to 1000 °C：±1.7 [±3.2] °C；1000 to 1200 °C：±1.8 [±3.4] °C；数值为典型精度 [最大精度] | -250 to -200 °C：±2.7 [±14.7] °C；-200 to -100 °C：±1.8 [±7.3] °C；-100 to 0 °C：±1.4 [±4.5] °C；0 to 200 °C：±1.3 [±3.6] °C；200 to 400 °C：±1.3 [±3.0] °C；数值为典型精度 [最大精度] | -250 to -200 °C：±2.3 [±10.2] °C；-200 to -100 °C：±1.5 [±5.0] °C；-100 to 0 °C：±1.3 [±3.2] °C；0 to 500 °C：±1.3 [±2.4] °C；500 to 1000 °C：±1.6 [±2.8] °C；数值为典型精度 [最大精度] |
| 输入精度（KRYPTONi STG SIRIUSi XHS-LV IOLITE STG） | -200 to -100 °C：±4.8 [±8.6] °C；-100 to 0 °C：±3.0 [±4.9] °C；0 to 200 °C：±2.5 [±4.0] °C；200 to 1000 °C：±2.9 [±4.4] °C；1000 to 1370 °C：±3.2 [±4.9] °C；数值为典型精度 [最大精度] | -200 to -100 °C：±3.7 [±6.3] °C；-100 to 0 °C：±2.5 [±3.9] °C；0 to 500 °C：±2.2 [±3.3] °C；500 to 1000 °C：±2.3 [±3.3] °C；1000 to 1200 °C：±2.4 [±3.5] °C；数值为典型精度 [最大精度] | -250 to -200 °C：±9.2 [±17.2] °C；-200 to -100 °C：±4.8 [±8.4] °C；-100 to 0 °C：±3.1 [±5.2] °C；0 to 200 °C：±2.5 [±4.1] °C；200 to 400 °C：±2.2 [±3.3] °C；数值为典型精度 [最大精度] | -250 to -200 °C：±6.5 [±11.8] °C；-200 to -100 °C：±3.4 [±5.6] °C；-100 to 0 °C：±2.3 [±3.6] °C；0 to 500 °C：±1.9 [±2.6] °C；500 to 1000 °C：±2.1 [±2.9] °C；数值为典型精度 [最大精度] |
| 输入精度（SIRIUSi STGMv3 MINITAURs） | -200 to -100 °C：±2.4 [±7.4] °C；-100 to 0 °C：±1.7 [±4.3] °C；0 to 200 °C：±1.5 [±3.5] °C；200 to 1000 °C：±2.0 [±4.1] °C；1000 to 1370 °C：±2.3 [±4.6] °C；数值为典型精度 [最大精度] | -200 to -100 °C：±2.0 [±5.5] °C；-100 to 0 °C：±1.5 [±3.4] °C；0 to 500 °C：±1.6 [±3.0] °C；500 to 1000 °C：±1.8 [±3.2] °C；1000 to 1200 °C：±2.0 [±3.4] °C；数值为典型精度 [最大精度] | -250 to -200 °C：±4.1 [±14.7] °C；-200 to -100 °C：±2.4 [±7.3] °C；-100 to 0 °C：±1.7 [±4.5] °C；0 to 200 °C：±1.5 [±3.6] °C；200 to 400 °C：±1.5 [±3.0] °C；数值为典型精度 [最大精度] | -250 to -200 °C：±3.2 [±10.2] °C；-200 to -100 °C：±1.9 [±5.0] °C；-100 to 0 °C：±1.5 [±3.2] °C；0 to 500 °C：±1.4 [±2.4] °C；500 to 1000 °C：±1.8 [±2.8] °C；数值为典型精度 [最大精度] |
| 输入精度（DEWE-43A SIRIUSi HD-LV） | -200 to -100 °C：±4.3 [±7.4] °C；-100 to 0 °C：±2.7 [±4.3] °C；0 to 200 °C：±2.3 [±3.5] °C；200 to 1000 °C：±2.8 [±4.1] °C；1000 to 1370 °C：±3.2 [±4.6] °C；数值为典型精度 [最大精度] | -200 to -100 °C：±3.3 [±5.5] °C；-100 to 0 °C：±2.3 [±3.4] °C；0 to 500 °C：±2.1 [±3.0] °C；500 to 1000 °C：±2.3 [±3.2] °C；1000 to 1200 °C：±2.5 [±3.4] °C；数值为典型精度 [最大精度] | -250 to -200 °C：±8.1 [±14.7] °C；-200 to -100 °C：±4.2 [±7.3] °C；-100 to 0 °C：±2.8 [±4.5] °C；0 to 200 °C：±2.3 [±3.6] °C；200 to 400 °C：±2.0 [±3.0] °C；数值为典型精度 [最大精度] | -250 to -200 °C：±5.8 [±10.2] °C；-200 to -100 °C：±3.1 [±5.0] °C；-100 to 0 °C：±2.1 [±3.2] °C；0 to 500 °C：±1.8 [±2.4] °C；500 to 1000 °C：±2.2 [±2.8] °C；数值为典型精度 [最大精度] |
| 输入精度（SIRIUSi HS-LVv2） | -200 to -100 °C：±1.4 [±8.6] °C；-100 to 0 °C：±1.2 [±4.9] °C；0 to 200 °C：±1.1 [±4.0] °C；200 to 1000 °C：±1.4 [±4.4] °C；1000 to 1370 °C：±1.6 [±4.9] °C；数值为典型精度 [最大精度] | -200 to -100 °C：±1.3 [±6.3] °C；-100 to 0 °C：±1.2 [±3.9] °C；0 to 500 °C：±1.2 [±3.3] °C；500 to 1000 °C：±1.4 [±3.3] °C；1000 to 1200 °C：±1.5 [±3.5] °C；数值为典型精度 [最大精度] | -250 to -200 °C：±1.9 [±17.2] °C；-200 to -100 °C：±1.4 [±8.4] °C；-100 to 0 °C：±1.2 [±5.2] °C；0 to 200 °C：±1.1 [±4.1] °C；200 to 400 °C：±1.1 [±3.3] °C；数值为典型精度 [最大精度] | -250 to -200 °C：±1.7 [±11.8] °C；-200 to -100 °C：±1.3 [±5.6] °C；-100 to 0 °C：±1.1 [±3.6] °C；0 to 500 °C：±1.2 [±2.6] °C；500 to 1000 °C：±1.4 [±2.9] °C；数值为典型精度 [最大精度] |
| 输入精度（SIRIUSi HS-STG） | -200 to -100 °C：±1.4 [±4.2] °C；-100 to 0 °C：±1.2 [±2.6] °C；0 to 200 °C：±1.1 [±2.3] °C；200 to 1000 °C：±1.4 [±2.6] °C；1000 to 1370 °C：±1.6 [±2.9] °C；数值为典型精度 [最大精度] | -200 to -100 °C：±1.3 [±3.3] °C；-100 to 0 °C：±1.2 [±2.2] °C；0 to 500 °C：±1.2 [±2.0] °C；500 to 1000 °C：±1.4 [±2.1] °C；1000 to 1200 °C：±1.5 [±2.2] °C；数值为典型精度 [最大精度] | -250 to -200 °C：±1.9 [±7.9] °C；-200 to -100 °C：±1.4 [±4.2] °C；-100 to 0 °C：±1.2 [±2.8] °C；0 to 200 °C：±1.1 [±2.3] °C；200 to 400 °C：±1.1 [±2.0] °C；数值为典型精度 [最大精度] | -250 to -200 °C：±1.7 [±5.6] °C；-200 to -100 °C：±1.3 [±3.0] °C；-100 to 0 °C：±1.1 [±2.1] °C；0 to 500 °C：±1.2 [±1.7] °C；500 to 1000 °C：±1.4 [±2.0] °C；数值为典型精度 [最大精度] |
| 输入精度（SIRIUSi MULTI） | -200 to -100 °C：±2.4 [±13.6] °C；-100 to 0 °C：±1.7 [±7.5] °C；0 to 200 °C：±1.5 [±6.0] °C；200 to 1000 °C：±2.0 [±6.7] °C；1000 to 1370 °C：±2.3 [±7.5] °C；数值为典型精度 [最大精度] | -200 to -100 °C：±2.0 [±9.8] °C；-100 to 0 °C：±1.5 [±5.8] °C；0 to 500 °C：±1.6 [±4.8] °C；500 to 1000 °C：±1.8 [±4.9] °C；1000 to 1200 °C：±2.0 [±5.1] °C；数值为典型精度 [最大精度] | -250 to -200 °C：±4.1 [±28.1] °C；-200 to -100 °C：±2.4 [±13.4] °C；-100 to 0 °C：±1.7 [±8.0] °C；0 to 200 °C：±1.5 [±6.1] °C；200 to 400 °C：±1.5 [±4.8] °C；数值为典型精度 [最大精度] | -250 to -200 °C：±3.2 [±19.0] °C；-200 to -100 °C：±1.9 [±8.7] °C；-100 to 0 °C：±1.5 [±5.4] °C；0 to 500 °C：±1.4 [±3.7] °C；500 to 1000 °C：±1.8 [±4.2] °C；数值为典型精度 [最大精度] |
| 电气参数 | ||||
| 输入阻抗 | ＞10 MΩ | ＞10 MΩ | ＞10 MΩ | ＞10 MΩ |
| 偏置电流 | 50 nA | 50 nA | 50 nA | 50 nA |
| 热电偶断线检测 | 支持 | 支持 | 支持 | 支持 |
| 输入与隔离条件 | 热电偶为单端输入；配合隔离 SIRIUSi 可获得隔离测量；差分 SIRIUS、KRYPTON、DEWE-43A 与 IOLITE 仅应使用绝缘热电偶 | 热电偶为单端输入；配合隔离 SIRIUSi 可获得隔离测量；差分 SIRIUS、KRYPTON、DEWE-43A 与 IOLITE 仅应使用绝缘热电偶 | 热电偶为单端输入；配合隔离 SIRIUSi 可获得隔离测量；差分 SIRIUS、KRYPTON、DEWE-43A 与 IOLITE 仅应使用绝缘热电偶 | 热电偶为单端输入；配合隔离 SIRIUSi 可获得隔离测量；差分 SIRIUS、KRYPTON、DEWE-43A 与 IOLITE 仅应使用绝缘热电偶 |
| 通信与接口 | ||||
| 传感器连接器 | 迷你热电偶母座 | 迷你热电偶母座 | 迷你热电偶母座 | 迷你热电偶母座 |
| 主机连接器 | DB9 公头 | DB9 公头 | DB9 公头 | DB9 公头 |
| DB9 通用针脚 | 1：Exc+；2：In+；3：Sns−；4：GND；5：未连接；6：Sns+；7：In−；8：Exc−；9：TEDS，专用热电偶输入按接线图核对 | 1：Exc+；2：In+；3：Sns−；4：GND；5：未连接；6：Sns+；7：In−；8：Exc−；9：TEDS，专用热电偶输入按接线图核对 | 1：Exc+；2：In+；3：Sns−；4：GND；5：未连接；6：Sns+；7：In−；8：Exc−；9：TEDS，专用热电偶输入按接线图核对 | 1：Exc+；2：In+；3：Sns−；4：GND；5：未连接；6：Sns+；7：In−；8：Exc−；9：TEDS，专用热电偶输入按接线图核对 |
| TEDS | 适配器识别与校准数据，自动配置兼容主机 | 适配器识别与校准数据，自动配置兼容主机 | 适配器识别与校准数据，自动配置兼容主机 | 适配器识别与校准数据，自动配置兼容主机 |
| 热电偶输入针脚 | 1：In+；2：In−；按所选热电偶类型及连接器标准核对极性 | 1：In+；2：In−；按所选热电偶类型及连接器标准核对极性 | 1：In+；2：In−；按所选热电偶类型及连接器标准核对极性 | 1：In+；2：In−；按所选热电偶类型及连接器标准核对极性 |
| 机械与环境 | ||||
| 工作温度 | −10 至 +60 °C | −10 至 +60 °C | −10 至 +60 °C | −10 至 +60 °C |
| 储存温度 | −40 至 +85 °C | −40 至 +85 °C | −40 至 +85 °C | −40 至 +85 °C |
| 相对湿度 | 5–95% RH，50 °C 时无凝露 | 5–95% RH，50 °C 时无凝露 | 5–95% RH，50 °C 时无凝露 | 5–95% RH，50 °C 时无凝露 |
| 防护等级 | IP50 | IP50 | IP50 | IP50 |
| 射频干扰影响 | ±0.5% 跨度误差（400 MHz、5 W、3 m） | ±0.5% 跨度误差（400 MHz、5 W、3 m） | ±0.5% 跨度误差（400 MHz、5 W、3 m） | ±0.5% 跨度误差（400 MHz、5 W、3 m） |
| 振动与冲击试验依据 | EN 60068-2-6:2008；EN 60721-3-2:1997 Class 2M2；EN 60068-2-27:2009；MIL-STD-810D | EN 60068-2-6:2008；EN 60721-3-2:1997 Class 2M2；EN 60068-2-27:2009；MIL-STD-810D | EN 60068-2-6:2008；EN 60721-3-2:1997 Class 2M2；EN 60068-2-27:2009；MIL-STD-810D | EN 60068-2-6:2008；EN 60721-3-2:1997 Class 2M2；EN 60068-2-27:2009；MIL-STD-810D |
