产品说明

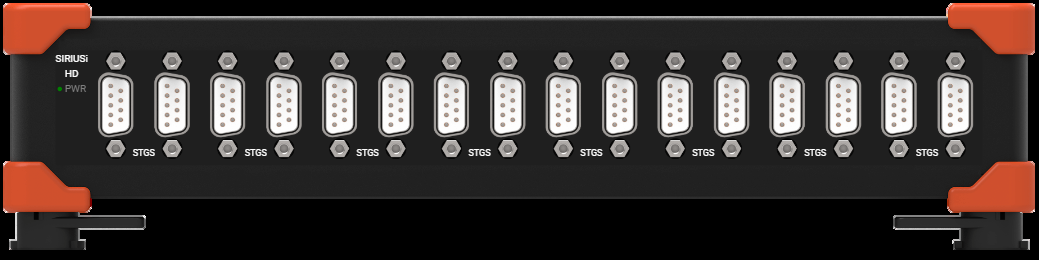

SIRIUSi-HD-16xSTGS 是 SIRIUS HD 高通道密度系列 USB 数据采集器，提供 16 路电压、应变桥及电位计输入，每通道最高同步采样率为 200 kS/s，采用 24-bit 单 Delta-Sigma ADC 与抗混叠滤波器。

D-SUB9 输入支持全桥、半桥和三线四分之一桥，内置 120 Ω / 350 Ω 桥路补全与 100 kΩ 分流校准电阻。桥路激励为 0–12 V 可编程，限流 45 mA，最大 350 mW。电流测量需外接分流电阻或匹配的 DSI 适配器；IEPE、RTD、热电偶、电荷与 LVDT 需相应 DSI 适配器。

HD 的相邻两通道共地，按通道组成组隔离，隔离电压为 500 V。设备采用 USB 2.0 通信与外部 9–36 V DC 供电；同时占用全部 16 路 D-SUB9 时，配套插头后壳宽度须不超过 15 mm。

配套 DSI-ACC 时，选择 4 mA 标准或 0.16 Hz 配置，HD 不适用 20 mA 两种配置。DSI-ACC、DSI-CHG-50、DSI-CHG-DC 的组合隔离上限受适配器 350 VDC 条件限制。 DSI-LVDT 选择 10–12 V 并核对负载，须满足主机 350 mW、45 mA 限制；DSI-CHG-DC 需要 12–15 V 激励，350 mW 主机激励能力可能限制其带宽，实际带宽须按量程确认。
