产品说明

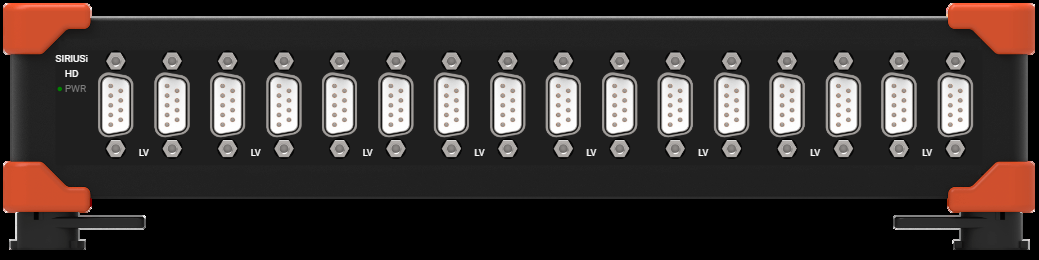

SIRIUSi-HD-16xLV 是 SIRIUS HD 高通道密度系列 USB 数据采集器，提供 16 路电压及全桥输入，每通道最高同步采样率为 200 kS/s，采用 24-bit 单 Delta-Sigma ADC 与抗混叠滤波器。

标准 D-SUB9 型号提供 ±100 V、±10 V、±1 V 和 ±100 mV 四档电压量程，支持 0–24 V 单极或 2–30 V 双极传感器激励。电流测量需外接分流电阻或匹配的 DSI 适配器；IEPE、RTD、热电偶、电荷与 LVDT 需相应 DSI 适配器。

HD 的相邻两通道共地，按通道组成组隔离，隔离电压为 500 V。设备采用 USB 2.0 通信与外部 9–36 V DC 供电；同时占用全部 16 路 D-SUB9 时，配套插头后壳宽度须不超过 15 mm。BNC 接口版本按独立订货型号选择。

配套 DSI-ACC 时，选择 4 mA 标准或 0.16 Hz 配置，HD 不适用 20 mA 两种配置。DSI-ACC、DSI-CHG-50、DSI-CHG-DC 的组合隔离上限受适配器 350 VDC 条件限制。 DSI-CHG-DC 需要 12–15 V 激励，最大功耗 0.8 W，须同时核对 HD-LV 每通道 1 W 及整片 12 W 的总激励限制。
