产品说明

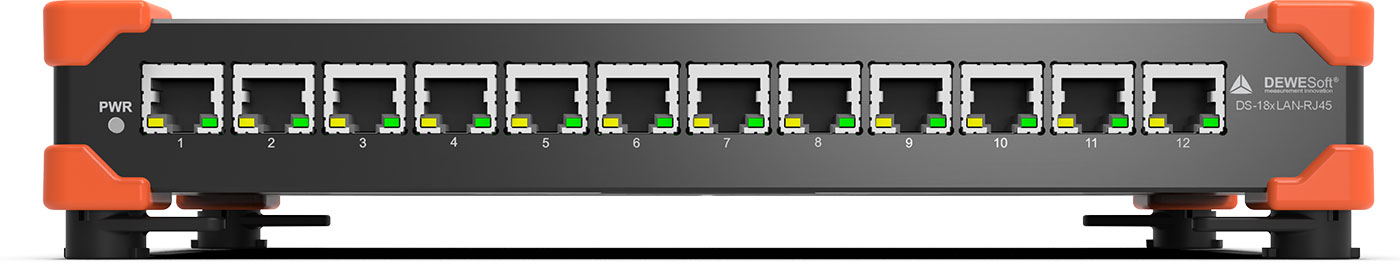

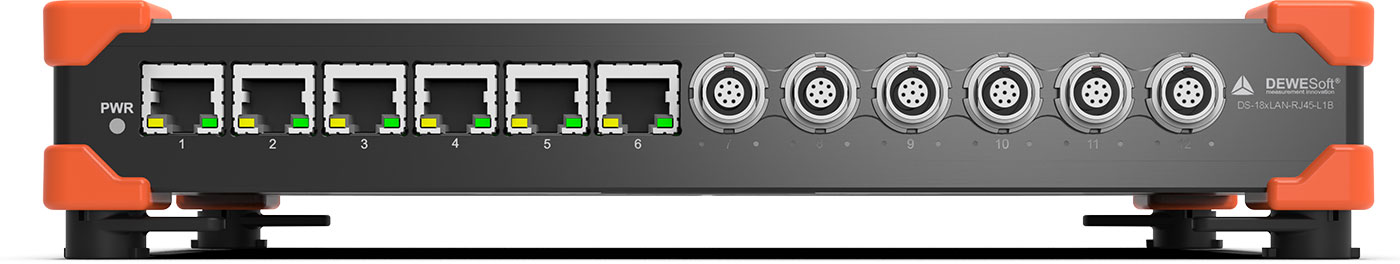

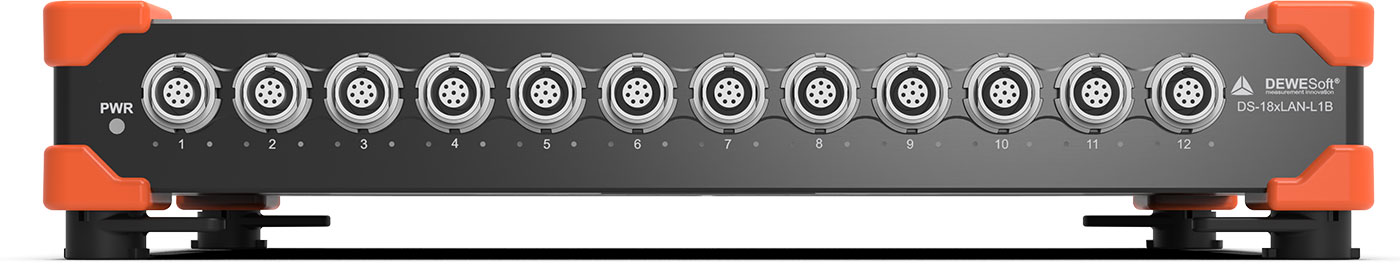

DS-18xLAN 是用于 Ethernet 数据采集网络的十八端口交换机，提供 12 路前置 2.5 Gbit/s 端口、4 路后置 2.5 Gbit/s RJ45 端口及 2 个最高 10 Gbit/s 的 SFP 插槽。前置连接器有 12 路 LEMO 1B、12 路 RJ45，以及 6 路 LEMO 1B 加 6 路 RJ45 三种配置；SFP 收发模块按铜缆或光纤连接另行选型。

支持 IEEE 1588v2 PTP 与 TSN IEEE 802.1AS。与 SIRIUS X、IOLITE X 配套时按接线资料设置 Ethernet 协议；与 SIRIUS XHS、OBSIDIAN 配套时设置 IPv4Multi。设备、主时钟、PTP 域与网络带宽需匹配；OBSIDIAN 应连接主机的 Ethernet 网络接口，不能接入其 EtherCAT 模块总线。

前置 LEMO 端口默认传输电源、数据与同步；RJ45 端口默认仅传输数据与同步。端口配置可在管理界面调整，保存配置并重启后持久化。启用供电的端口采用被动供电，输出电压跟随输入电源；后置 RJ45 与 SFP 均仅数据。该供电方式不同于主动 PoE++，X 系列采集器须独立供电或由符合要求的主动 PoE++ 设备供电。

交换机供电为 9–60 V DC，单个供电端口限流 2.3 A，整机总电流上限 25 A。下游设备只允许 9–48 V 时，公共电源不得超过 48 V，并须核对线缆、连接器和负载预算。工作温度 −40 至 +60 °C；使用 9 V 电源时最高 +50 °C。IP20，适用于受保护的安装环境。
