IOLITE-X-8xSTGS 八通道 Ethernet 应变桥采集模块

01 / 02

产品说明

IOLITE-X-8xSTGS 是 IOLITE X 系列八通道应变桥采集模块，支持全桥、半桥、¼ 桥及电位计输入，每通道最高同步采样率为 50 kS/s，采用 24-bit Delta-Sigma ADC

桥路量程可在 2–1000 mV/V 内通过软件设置，激励电压可选 1 V、2 V、5 V，并提供 120 Ω 与 350 Ω 内部补桥和 100 kΩ 校准电阻。1 V、100 mV、20 mV 为桥路内部输入档位，不代表支持独立电压采集模式

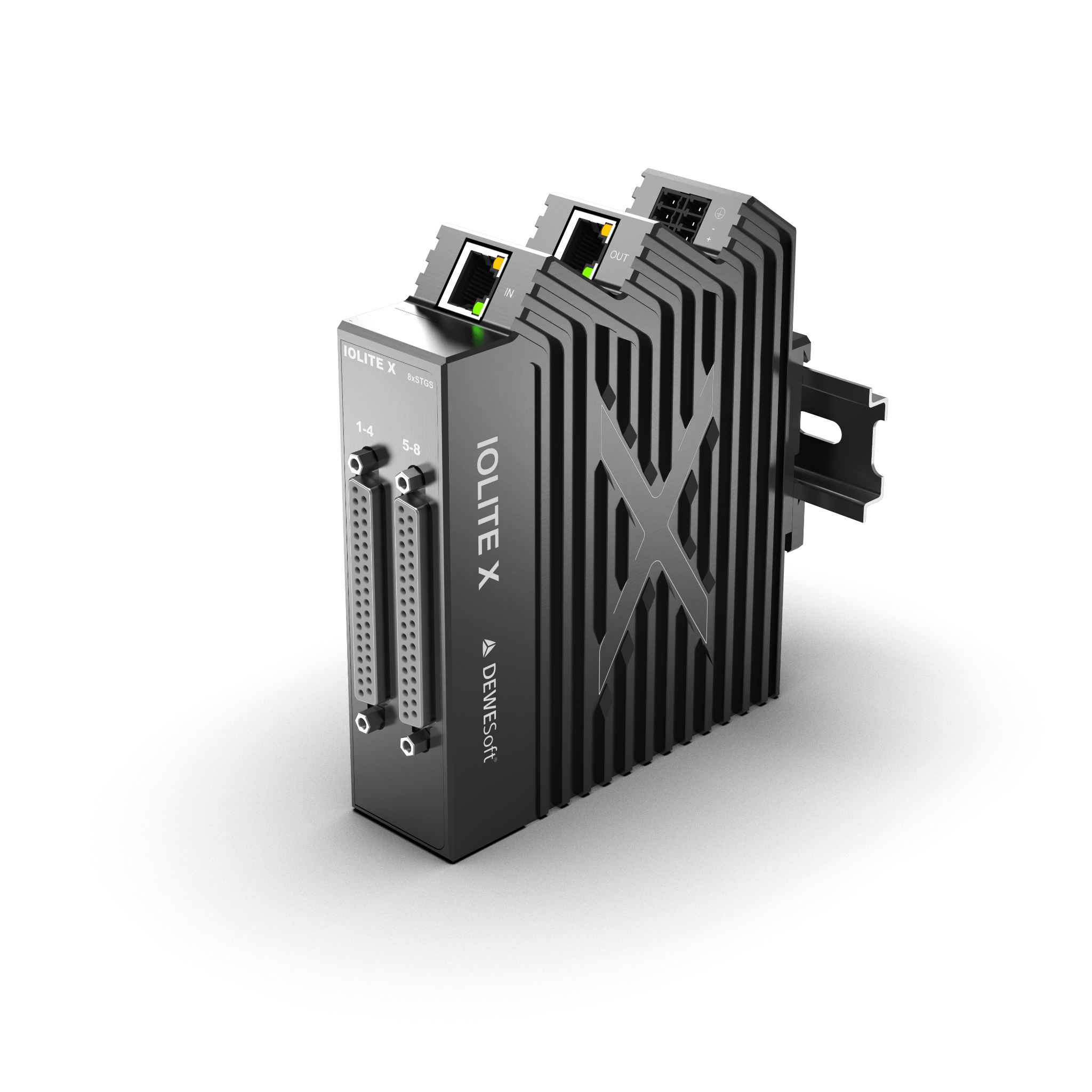

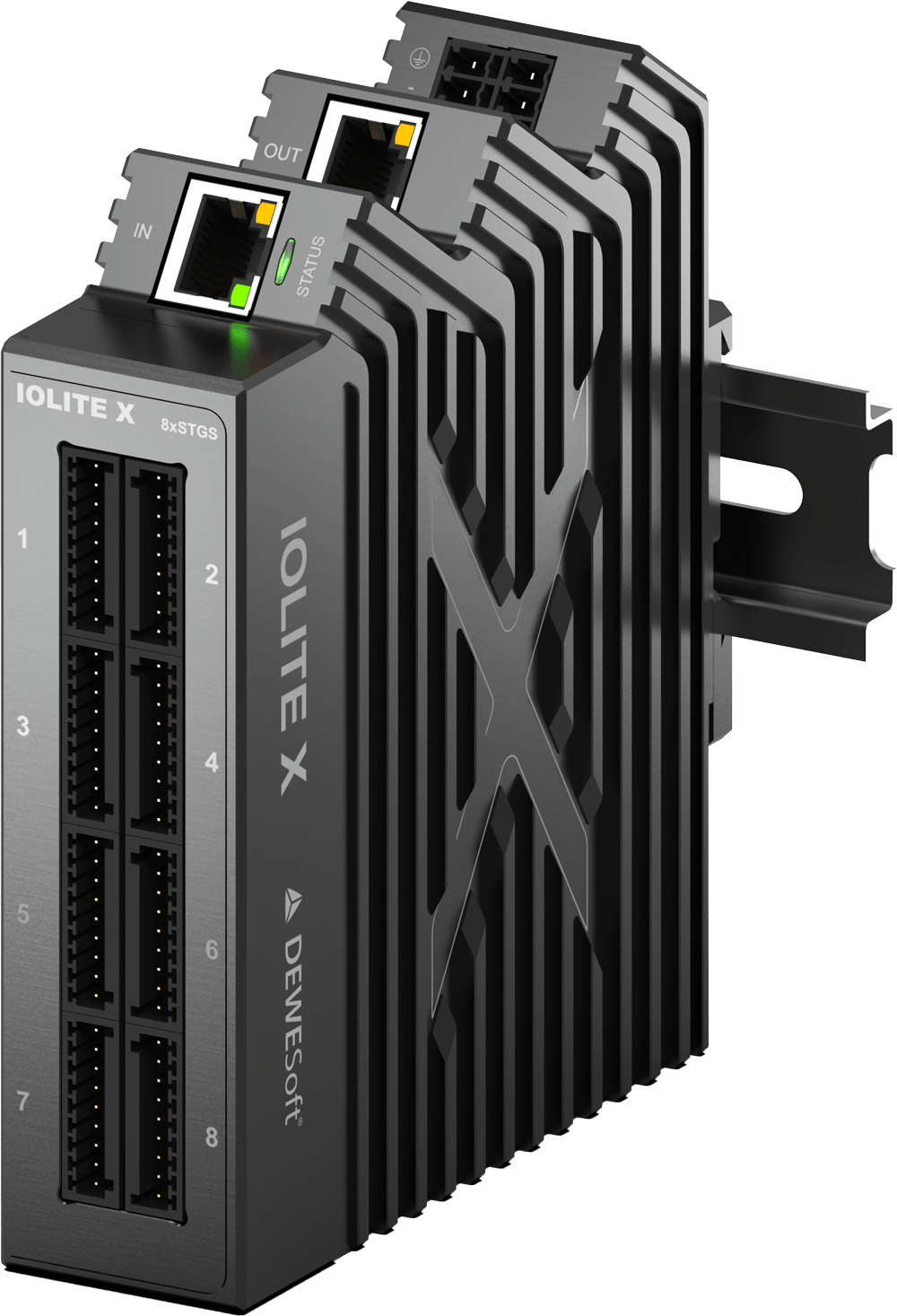

端子版本支持 TEDS，D-SUB37 版本不支持 TEDS。订货时请确认接口及桥路接线方式；本页图片分别展示两种接口版本，接口选择以实际订货确认结果为准

模块采用千兆 Ethernet 通信和 IEEE 1588v2 PTP 同步，可通过 RJ45 级联并使用主动 PoE++。级联网络按系统要求采用 48–57 V DC；本型号专用表中的更高供电上限须结合设备铭牌及配套设备确认

工作温度为 −40 至 +70 °C，防护等级为 IP20，适用于 DIN 导轨安装。该型号为差分输入，隔离要求应在传感器、供电和接地方案中一并确认

订货号可选规格型号说明操作

IOLITE-X-8XSTGS

信号类型应变桥 / 电位计每通道采样率50 kS/s通道数8

8 路应变桥 / 电位计；50 kS/s；端子或 D-SUB37 接口；GLAN Ethernet

询价

规格参数

性能参数

信号类型应变桥 / 电位计

通道数8

每通道采样率50 kS/s

ADC24-bit Delta-Sigma；二阶 Butterworth 抗混叠滤波器（−3 dB @ 160 kHz）

增益精度0.02% 读数

零点精度（1 V 档）210 μV

调零后零点精度（1 V 档）21 μV

零点精度（100 mV 档）30 μV

调零后零点精度（100 mV 档）3 μV

零点精度（20 mV 档）14 μV

调零后零点精度（20 mV 档）1.4 μV

典型噪声底（1 V 档）100 S/s：-117 dB；1 kS/s：-114 dB；10 kS/s：-109 dB；20 kS/s：-107 dB；50 kS/s：-104 dB

典型噪声底（100 mV 档）100 S/s：-116 dB；1 kS/s：-110 dB；10 kS/s：-101 dB；20 kS/s：-98 dB；50 kS/s：-95 dB

典型噪声底（20 mV 档）100 S/s：-108 dB；1 kS/s：-99 dB；10 kS/s：-89 dB；20 kS/s：-86 dB；50 kS/s：-83 dB

典型串扰（50 kS/s，1 kHz）1 V 档：−103 dBc；100 mV 档：−94 dBc；20 mV 档：−83 dBc

增益温漂典型 10 ppm/K，最大 20 ppm/K

零点温漂典型 0.03 μV/K + 2.5 ppm量程/K；最大 0.1 μV/K + 9 ppm量程/K

增益线性度＜ 0.01%

带宽（−3 dB）fs ≤ 2 kS/s：0.49 fs；fs > 2 kS/s：0.433 fs

混叠抑制−105 dB（所有采样率）

ADC 延时34 / fs

桥路精度（200 mV/V 档）1 V 激励：±0.035% 读数 ±210 μV/V；2 V 激励：±0.028% 读数 ±105 μV/V；5 V 激励：±0.025% 读数 ±42 μV/V

桥路精度（20 mV/V 档）1 V 激励：±0.027% 读数 ±14 μV/V；2 V 激励：±0.027% 读数 ±15 μV/V；5 V 激励：±0.024% 读数 ±6 μV/V

桥路精度（2 mV/V 档）1 V 激励：±0.027% 读数 ±14 μV/V；2 V 激励：±0.024% 读数 ±7 μV/V；5 V 激励：±0.022% 读数 ±2.8 μV/V

桥路测量方式比例测量（Ratiometric）

Sense 精度±0.02% 读数 ±0.25 mV

Sense 温漂典型 10 μV/K + 10 ppm读数/K；最大 20 μV/K + 20 ppm读数/K

电气参数

桥路量程2–1000 mV/V，软件自由设置

桥路连接全桥、半桥、¼ 桥；¼ 桥支持 3 线或 4 线接法

桥路内部输入档位1 V、100 mV、20 mV；用于应变桥测量，不支持独立电压模式

输入耦合DC

过压保护In+ 对 In−：6 V 连续

传感器激励单极 1 V、2 V、5 V

激励精度±3% 设定值 ±50 mV

激励电流限制42 mA

激励保护可承受连续对地短路

内部补桥¼ 桥：120 Ω、350 Ω

补桥精度±125 μV/V；TCR 5 ppm/K

内部校准电阻100 kΩ，可通过软件选择 SNS+ 或 SNS− 与 In+ 或 In−

校准电阻精度0.05%；TCR 10 ppm/K

输入短接与传感器调零软件可选

桥路导线补偿全桥 4 线、半桥 3 线及 ¼ 桥 3 线模式支持导线补偿；接线按接线图确认

输入与隔离差分输入；未提供通道电气隔离

供电范围9–60 V DC（按 8xSTGS 专用技术表；须核对设备铭牌）

PoE 供电主动 PoE++：48–60 V DC；IEEE 802.3bt Type 4；须匹配设备供电上限

功耗典型 7.4 W，最大 9.2 W（120 Ω 负载、5 V 激励）

通信与接口

信号连接器端子版本：每通道 9 针；可选 D-SUB37 版本

D-SUB37 电源引脚条件PWR OUT 为对外供电输出，禁止连接外部电源输入

端子配套连接器设备端：OMNIMATE Signal SL 2.50/09/90G；线缆端：OMNIMATE Signal BLF 2.50/09/180

TEDS 支持端子版本支持；D-SUB37 版本不支持

通信接口Ethernet（GLAN / 1 GbE，RJ45）

同步协议IEEE 1588v2 PTP

同步精度100 ns

数据接口2 × RJ45，可级联；同缆传输数据、供电与同步

模块间最长线缆100 m；系统带宽和供电须结合模块数量及线长核对

设备协议openDAQ / OPC-UA

处理器与系统ARM；Linux；Dewesoft RT

供电连接器2×3 针端子；配套连接器按本机接线手册确认

机械与环境

工作温度−40 至 +70 °C

储存温度−40 至 +85 °C

环境湿度95%，无凝露

防护等级IP20

安装方式DIN 导轨安装

冲击10 g，6 ms，半正弦；每轴正负方向各 25 次，共 150 次；SIST EN 60068-2-27:2009

随机振动10 Hz：0.75 g²/Hz；150 Hz：0.015 g²/Hz；RMS 3.5 g、峰值 10.5 g；每轴 1 h，共 3 h

外形尺寸136.75 × 115 × 35 mm

重量（D-SUB37 版本）590 g；端子版本重量未给数值
