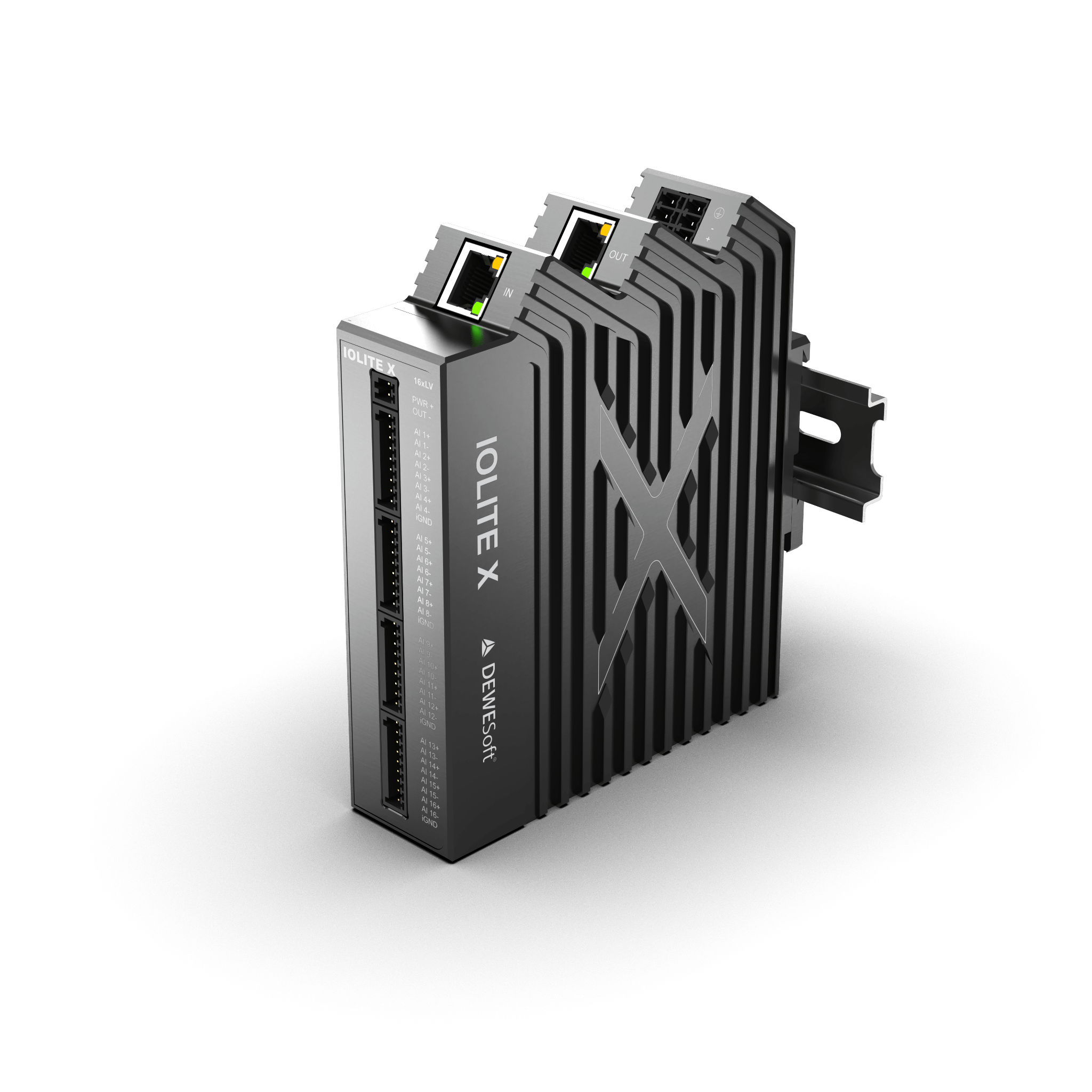

IOLITE-X-16xLV 十六通道以太网电压采集模块

获取报价

IOLITE-X-16xLV 十六通道以太网电压采集模块

01 / 01

产品说明

IOLITE-X-16xLV 是 IOLITE X 系列十六通道电压采集模块，提供 ±200 V、±10 V 两档量程，每通道最高同步采样率为 100 kS/s，采用 24-bit Delta-Sigma ADC

模块通过 1 GbE 以太网通信，支持 PTPv2 同步与 PoE++ 级联供电。250 V 隔离是通道对电源地的功能隔离，输入量程、过压保护和共模限制应分别核对

模拟输入采用 9 针端子接口。PWR OUT 用于给外部负载供电，模块限流为 2 A，接线时不得把外部电源接入 PWR OUT

独立供电范围为 9–57 V DC，PoE++ 供电为 48–57 V DC；工作温度为 −40 至 +70 °C，防护等级 IP20。安装空间与实际外形尺寸应结合结构图确认

订货号可选规格型号说明操作

IOLITE-X-16XLV

每通道采样率100 kS/s电压量程±200 V、±10 V通道数16

16 路电压输入；±200 V、±10 V；100 kS/s；端子接口

询价

规格参数

性能参数

通道数16

每通道采样率100 kS/s

信号类型电压

ADC24-bit Delta-Sigma，抗混叠滤波器；二阶 Butterworth，−3 dB @ 160 kHz

带宽（−3 dB）采样率 ≤ 2 kS/s：0.489 fs；采样率 > 2 kS/s：0.433 fs

混叠抑制−105 dB（所有采样率）

ADC 延时34 / fs

过采样倍数32

输入精度（±200 V 档）±0.03% 读数 ±40 mV

输入精度（±10 V 档）±0.03% 读数 ±2 mV

增益线性度＜ 0.01%

增益温漂典型 10 ppm/K，最大 40 ppm/K

零点温漂典型 2 ppm量程/K，最大 5 ppm量程/K

典型噪声底（±200 V 档）10 kS/s：-115 dB；100 kS/s：-106 dB

典型总谐波失真（±200 V 档）10 kS/s：-93 dB；100 kS/s：-93 dB；−6 dBFS，1 kHz 正弦

典型无杂散动态范围（±200 V 档）10 kS/s：95 dBc；100 kS/s：95 dBc；−6 dBFS，1 kHz 正弦

典型信噪比（±200 V 档）10 kS/s：94 dB；100 kS/s：94 dB；−6 dBFS，1 kHz 正弦

典型串扰（±200 V 档）-115 dB（0 dBFS，1 kHz）

典型噪声底（±10 V 档）10 kS/s：-102 dB；100 kS/s：-95 dB

典型总谐波失真（±10 V 档）10 kS/s：-106 dB；100 kS/s：-102 dB；−1 dBFS，1 kHz 正弦

典型无杂散动态范围（±10 V 档）10 kS/s：107 dBc；100 kS/s：104 dBc；−1 dBFS，1 kHz 正弦

典型信噪比（±10 V 档）10 kS/s：107 dB；100 kS/s：104 dB；−1 dBFS，1 kHz 正弦

典型串扰（±10 V 档）-130 dB（0 dBFS，1 kHz）

电气参数

电压量程±200 V、±10 V

输入耦合DC

输入阻抗800 kΩ，In+ 与 In− 之间

最大共模电压±200 V

输入过压保护In+ 对 In−：200 V 连续；350 Vpeak，100 ms

隔离电压250 V 功能隔离，通道对电源地

供电范围9–57 V DC

PoE++ 供电48–57 V DC；级联首端须使用相应电压以启用 PoE++

供电连接器2×3 针端子；配套连接器按本机接线手册确认

功耗（端子供电）典型 5.8 W，最大 7.4 W（典型 24 V / 最大 56 V）

功耗（PoE）典型 7.2 W，最大 7.8 W（最小 48 V / 最大 56 V）

外部负载供电限流PWR OUT 最大 2 A / 模块；不得向 PWR OUT 接入外部电源

通信与接口

通信接口Ethernet（GLAN / 1 GbE，RJ45）

同步方式IEEE 1588v2 PTP；与支持该模式的 X 系列设备匹配

系统同步精度100 ns

设备协议openDAQ / OPC-UA

设备内部平台ARM CPU，Linux，Dewesoft RT

模块间线缆长度最长 100 m，须结合设备配置与供电条件

级联线缆同一 RJ45 线缆传输数据、同步及 PoE++ 电源

信号连接器9 针端子，OMNIMATE Signal SL 2.50/09/90G

配套线缆端子OMNIMATE Signal BLF 2.50/09/180

机械与环境

工作温度−40 至 +70 °C

储存温度−40 至 +85 °C

环境湿度95%，无凝露

防护等级IP20

安装与散热DIN 导轨安装；PoE 级联设备之间至少间隔 2 cm

冲击10 g，6 ms，半正弦；各轴正负方向各 25 次，共 150 次；SIST EN 60068-2-27:2009

随机振动10 Hz：0.75 g²/Hz；150 Hz：0.015 g²/Hz；RMS 3.5 g / 峰值 10.5 g；每轴 1 h，共 3 h

重量1250 g
