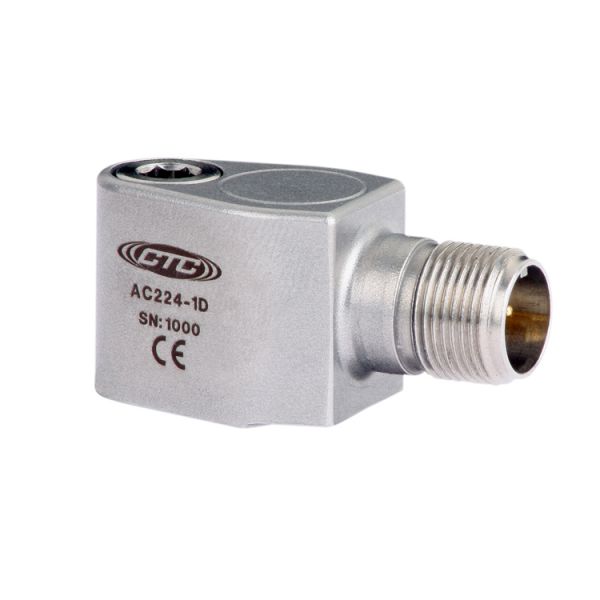

美国CTC AC224-1D/2D/3D高g值振动传感器
高频至15000Hz,500g 量程,侧端出线
价 格
备 注
价格包含13%增值税,若想获取更多优惠,请联系我司
CTC AC224系列振动传感器,微型设计,10 mV/g灵敏度,量程±500 g,频响1-15000Hz,316L不锈钢外壳材质,2针mini-MIL连接器
选择量程
数量
- +
请选择您的商品信息!

CTC AC224是一款性能出色的体积小巧的压电IEPE型振动传感器,有着出色的性能。10mV/g灵敏度,±500g量程,高达32kHz的谐振频率,1-15000Hz频率响应。

可对各种旋转设备或往复运动设备进行振动测量,例如风机、风扇、水泵、电机、汽轮机、压缩机等的主轴轴承、齿轮箱进行在线状态监测,对设备的运行状态进行监控,可有效减少故障的发生。

AC224振动传感器,外壳材质为316不锈钢,为顶端出线,紧凑型结构,重量仅为20克,采用激光焊接密封,防护等级高达IP68,防水、防油、防尘设计,可于各种恶劣工业现场环境下长期稳定地工作。其外壳对地绝缘,可防止EMI接地环路干扰。


产品特征:

  • 1-15000Hz频响
  • 高g值,500 g 量程
  • 32 kHz 谐振频率
  • 微型设计

规格参数:

性能
类型 IEPE/ICP
灵敏度(±5%) 10 mV/g
频率响应(±3dB) 1.0-15000 Hz
频率响应(±10%) 1.5-7000 Hz
频率响应(±5%) 3.0-3000 Hz
量程 ±500 g
电气特性
建立时间 <2.0 seconds
电压电源(IEPE) 18-30 VDC
恒流源 2-10 mA
频谱噪声 @ 10 Hz 100 μg/√Hz
频谱噪声 @ 100 Hz 19 μg/√Hz
频谱噪声 @ 1000 Hz 5 μg/√Hz
输出阻抗 < 100 ohm
偏置电压 10-14 VDC
壳体绝缘电阻 > 10^8 ohm
机械特性
敏感元件 PZT压电陶瓷
敏感元件结构 剪切型
重量 60克
外壳材质 316L 不锈钢
安装孔 1/4-28
接头(非集成电缆版本) 2针mini-MIL
谐振频率 32000 Hz
安装拧紧扭矩 2.7 to 6.8 Nm
安装螺钉 1/4-28或M6双头螺柱
校准证书 CA10
环境特性
使用温度 -50 to 121°C
冲击保护 5,000 g, peak
电磁干扰 CE
防护等级 IP68
最大防水深度 60 m (集成电缆与铠装电缆版本)

产品型号
图片 订货编号 版本 描述 价格 数量 规格书 加入购物车
AC224-1D/2D/3D高g值振动传感器 AC224-1D AC224-1D 不带电缆 高性能微型振动传感器,10 mV/g 灵敏度,mini-MIL 军标接头,侧端出线
- +
AC224-1D/2D/3D高g值振动传感器 AC224-2D AC224-2D 集成电缆 高性能微型振动传感器,10 mV/g 灵敏度,侧端出线,集成电缆
- +
AC224-1D/2D/3D高g值振动传感器 AC224-3D AC224-3D 铠装电缆 高性能微型振动传感器,10 mV/g 灵敏度,侧端出线,集成铠装电缆
- +
