美国CTC AC220-1D/2D/3D高g值微型振动传感器
高g振动,微型设计,高频上限至25000Hz
价 格
备 注
价格包含13%增值税,若想获取更多优惠,请联系我司
CTC AC220系列振动传感器,微型设计,10 mV/g灵敏度,量程±500 g,频响1-25000Hz,316L不锈钢外壳材质,2针mini-MIL连接器
选择量程
数量
- +
请选择您的商品信息!

CTC AC220是一款性能出色的体积小巧的压电IEPE型振动传感器,有着出色的性能。10mV/g灵敏度,±500g量程,高达34kHz的谐振频率,1-25000Hz频率响应。

可对各种旋转设备或往复运动设备进行振动测量,例如风机、风扇、水泵、电机、汽轮机、压缩机等的主轴轴承、齿轮箱进行在线状态监测,对设备的运行状态进行监控,可有效减少故障的发生。

AC140振动传感器,外壳材质为316不锈钢,为顶端出线,紧凑型结构,重量仅为20克,采用激光焊接密封,防护等级高达IP68,防水、防油、防尘设计,可于各种恶劣工业现场环境下长期稳定地工作。其外壳对地绝缘,可防止EMI接地环路干扰。


产品特征:

  • ±500g 量程
  • 微型设计,2 mini-MIl 军杆接头
  • 重量20克
  • 气密封装,IP68防护等级

规格参数:

性能
类型 IEPE/ICP
灵敏度(±5%) 10 mV/g
频率响应(±3dB) 1.0-25000 Hz
频率响应(±10%) 1.5-7000 Hz
频率响应(±5%) 3.0-3000 Hz
量程 ±500 g
电气特性
建立时间 <2 Seconds
电压电源(IEPE) 18-30 VDC
恒流源 2-10 mA
频谱噪声 @ 10 Hz 100 μg/√Hz
频谱噪声 @ 100 Hz 19 μg/√Hz
频谱噪声 @ 1000 Hz 5 μg/√Hz
输出阻抗 < 100 ohm
偏置电压 10-14 VDC
壳体绝缘电阻 > 10^8 ohm
机械特性
敏感元件 PZT压电陶瓷
敏感元件结构 剪切型
重量 20克
外壳材质 316L 不锈钢
安装孔 1/4-28
接头(非集成电缆版本) 2针mini-MIL
谐振频率 34000 Hz
安装拧紧扭矩 2,7 to 6,8 Nm
安装螺钉 1/4-28或M6双头螺柱
校准证书 CA10
环境特性
使用温度 -50 to 121°C
冲击保护 5,000 g, peak
电磁干扰 CE
防护等级 IP68
最大防水深度 60 m (集成电缆与铠装电缆版本)

产品型号
图片 订货编号 版本 描述 价格 数量 规格书 加入购物车

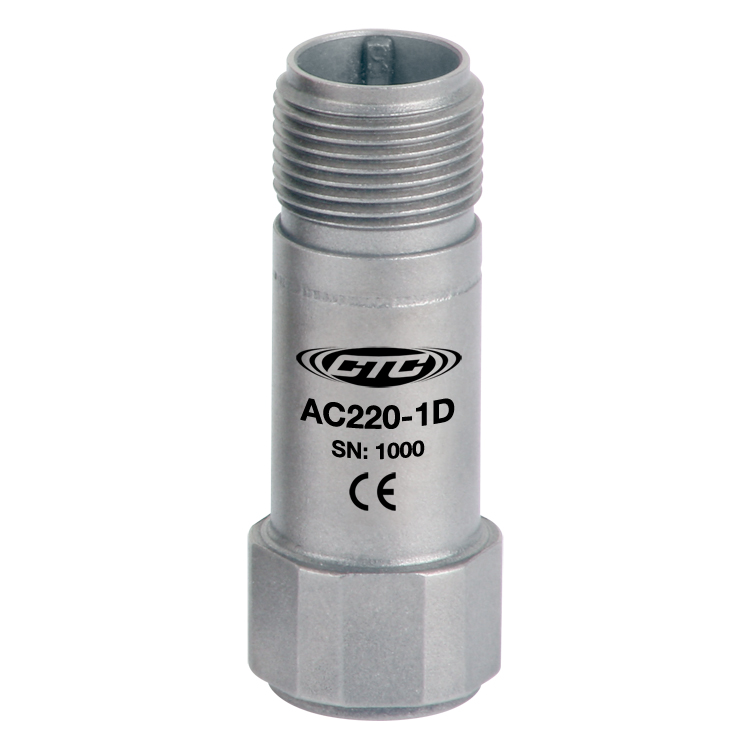

AC220-1D/2D/3D高g值微型振动传感器 AC220-1D AC220-1D 不带电缆 高性能高频振动传感器,10 mV/g 灵敏度,mini-MIL接头,顶端出线
- +
AC220-1D/2D/3D高g值微型振动传感器 AC220-2D AC220-2D 集成电缆 高性能高频振动传感器,10 mV/g 灵敏度,mini-MIL接头,顶端出线,集成电缆
- +
AC220-1D/2D/3D高g值微型振动传感器 AC220-3D AC220-3D 铠装电缆 高性能高频振动传感器,10 mV/g 灵敏度,mini-MIL接头,顶端出线,集成铠装电缆
- +
