SIRIUSi-XHS-8xLV 八通道电压数据采集器
01 / 02
产品说明
SIRIUSi-XHS-8xLV 是 SIRIUS XHS 系列八通道电压数据采集器。HybridADC 可逐通道选择高带宽或高动态模式：高带宽模式为 16-bit、最高 15 MS/s 与 5 MHz 带宽；高动态模式为 24-bit、最高 2 MS/s 抗混叠采集

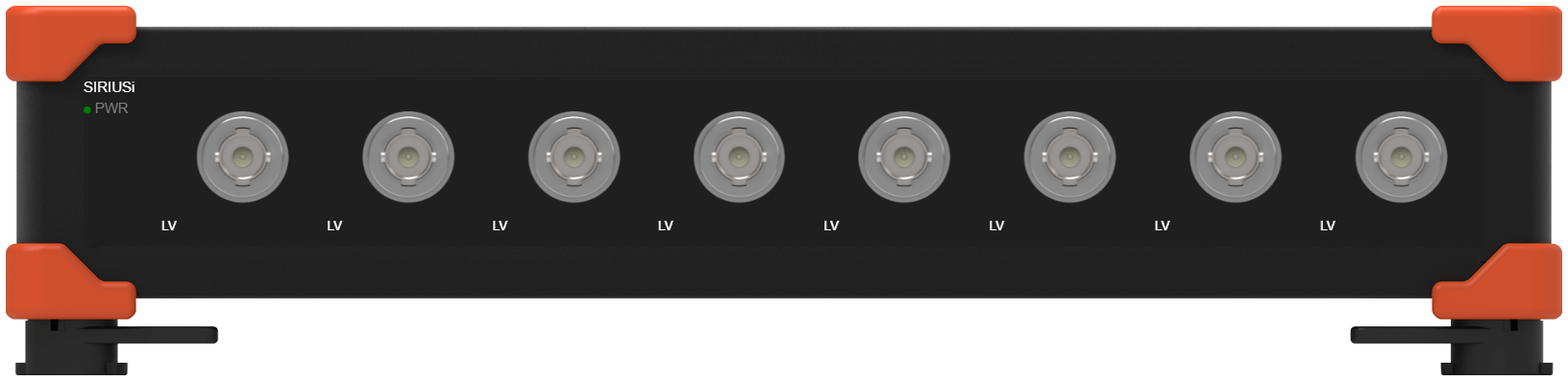

本页提供 D-SUB9 与 BNC 两种明确的订货配置。D-SUB9 版本提供传感器激励并可配套相应 DSI 适配器；BNC 版本采用单端接线。需要香蕉接口时，请在询价时注明接口要求
USB 3.0 可运行全部 8 通道的 15 MS/s 采集；千兆 Ethernet 的采样上限随启用通道数变化，8 通道时最高为 2 MS/s。选型须同时核对接口、滤波设置、计算机及存储吞吐量
设备提供千兆 Ethernet、USB Type-C 与 CAN 接口，采用 PTPv2、IRIG-B-DC 或 PPS 同步。CAN-FD 需硬件版本 1.6 或更新；计数器为选配。供电为 9–48 V DC，工作温度为 −10 至 +50 °C，防护等级 IP20
规格参数
| 参数 | SIRIUSI-XHS-8XLV | SIRIUSI-XHS-8XLV-BNC |
|---|---|---|
| 性能参数 | ||
| 通道数 | 8 | 8 |
| 信号类型 | 电压 | 电压 |
| 每通道采样率 | 15 MS/s | 15 MS/s |
| 高带宽模式 | 16-bit SAR；每通道最高 15 MS/s；5 MHz 模拟带宽 | 16-bit SAR；每通道最高 15 MS/s；5 MHz 模拟带宽 |
| 高动态模式 | 24-bit；每通道最高 2 MS/s，抗混叠采集 | 24-bit；每通道最高 2 MS/s，抗混叠采集 |
| ADC | HybridADC，每通道软件选择高带宽或高动态模式 | HybridADC，每通道软件选择高带宽或高动态模式 |
| 模拟带宽（−3 dB） | 5 MHz（高带宽模式） | 5 MHz（高带宽模式） |
| 低通滤波 | 软件选择关闭 / 1 MHz / AAF；1 MHz 六阶 Butterworth 硬件滤波 | 软件选择关闭 / 1 MHz / AAF；1 MHz 六阶 Butterworth 硬件滤波 |
| 抗混叠滤波 | 截止 0.5 fs；通带 0.45 fs；阻带 0.55 fs 至 −100 dB；零相位失真，高动态模式最高 2 MS/s | 截止 0.5 fs；通带 0.45 fs；阻带 0.55 fs 至 −100 dB；零相位失真，高动态模式最高 2 MS/s |
| 电压输入精度（DC） | ±0.03% 读数 ±0.02% 量程 ±100 μV；量程 ≥10 V 时末项为 ±2 mV | ±0.03% 读数 ±0.02% 量程 ±100 μV；量程 ≥10 V 时末项为 ±2 mV |
| 电压输入精度（至 1 kHz） | ±0.03% 读数 ±0.02% 量程 | ±0.03% 读数 ±0.02% 量程 |
| 电压输入精度（至 10 kHz） | ±0.1% 读数 ±0.05% 量程 | ±0.1% 读数 ±0.05% 量程 |
| 电压输入精度（至 100 kHz） | ±2% 读数 ±0.1% 量程 | ±2% 读数 ±0.1% 量程 |
| 电压输入精度（至 1 MHz） | ±5% 读数 ±0.5% 量程 | ±5% 读数 ±0.5% 量程 |
| 典型噪声底（±100 V 档） | 15 MS/s，滤波关闭：-82 dB；1 MS/s，滤波开启：-94 dB；100 kS/s，滤波开启：-104 dB；10 kS/s，滤波开启：-113 dB | 15 MS/s，滤波关闭：-82 dB；1 MS/s，滤波开启：-94 dB；100 kS/s，滤波开启：-104 dB；10 kS/s，滤波开启：-113 dB |
| 典型噪声底（±5 V 档） | 15 MS/s，滤波关闭：-78 dB；1 MS/s，滤波开启：-95 dB；100 kS/s，滤波开启：-105 dB；10 kS/s，滤波开启：-114 dB | 15 MS/s，滤波关闭：-78 dB；1 MS/s，滤波开启：-95 dB；100 kS/s，滤波开启：-105 dB；10 kS/s，滤波开启：-114 dB |
| 典型噪声底（±0.5 V 档） | 15 MS/s，滤波关闭：-65 dB；1 MS/s，滤波开启：-88 dB；100 kS/s，滤波开启：-100 dB；10 kS/s，滤波开启：-107 dB | 15 MS/s，滤波关闭：-65 dB；1 MS/s，滤波开启：-88 dB；100 kS/s，滤波开启：-100 dB；10 kS/s，滤波开启：-107 dB |
| 典型噪声底（±0.05 V 档） | 15 MS/s，滤波关闭：-51 dB；1 MS/s，滤波开启：-69 dB；100 kS/s，滤波开启：-81 dB；10 kS/s，滤波开启：-87 dB | 15 MS/s，滤波关闭：-51 dB；1 MS/s，滤波开启：-69 dB；100 kS/s，滤波开启：-81 dB；10 kS/s，滤波开启：-87 dB |
| 典型共模抑制（±100 V 档） | 50 Hz：91 dB；400 Hz：86 dB；10 kHz：66 dB | 50 Hz：91 dB；400 Hz：86 dB；10 kHz：66 dB |
| 典型共模抑制（±5 V 档） | 50 Hz：102 dB；400 Hz：75 dB；10 kHz：74 dB | 50 Hz：102 dB；400 Hz：75 dB；10 kHz：74 dB |
| 典型共模抑制（±0.5 V 档） | 50 Hz：98 dB；400 Hz：90 dB；10 kHz：82 dB | 50 Hz：98 dB；400 Hz：90 dB；10 kHz：82 dB |
| 典型共模抑制（±0.05 V 档） | 50 Hz：100 dB；400 Hz：98 dB；10 kHz：83 dB | 50 Hz：100 dB；400 Hz：98 dB；10 kHz：83 dB |
| 增益温漂 | 典型 10 ppm/K；最大 30 ppm/K | 典型 10 ppm/K；最大 30 ppm/K |
| 零点温漂 | 量程 ≥10 V：典型 100 μV/K + 1 ppm量程/K，最大 250 μV/K + 2 ppm量程/K；量程 ＜10 V：典型 4 μV/K + 1 ppm量程/K，最大 8 μV/K + 2 ppm量程/K | 量程 ≥10 V：典型 100 μV/K + 1 ppm量程/K，最大 250 μV/K + 2 ppm量程/K；量程 ＜10 V：典型 4 μV/K + 1 ppm量程/K，最大 8 μV/K + 2 ppm量程/K |
| 增益线性度 | ＜0.03% | ＜0.03% |
| 典型通道串扰 | 量程 ≥10 V：−105 dB；量程 ＜10 V：−120 dB（10 kHz） | 量程 ≥10 V：−105 dB；量程 ＜10 V：−120 dB（10 kHz） |
| 电气参数 | ||
| 电压量程 | ±100、±50、±20、±10、±5、±2.5、±1、±0.5、±0.25、±0.1、±0.05 V | ±100、±50、±20、±10、±5、±2.5、±1、±0.5、±0.25、±0.1、±0.05 V |
| 输入耦合 | DC；AC 1 Hz | DC；AC 1 Hz；单端接线条件按 BNC 型号核对 |
| 输入阻抗 | 量程 ＜10 V：10 MΩ；量程 ≥10 V：1 MΩ ∥ 110 pF（输入对 GND） | 量程 ＜10 V：10 MΩ；量程 ≥10 V：1 MΩ ∥ 110 pF（输入对 GND） |
| 过压保护 | 量程 ≥10 V：300 V 连续；量程 ＜10 V：100 V，200 Vpeak / 10 ms | 量程 ≥10 V：300 V 连续；量程 ＜10 V：100 V，200 Vpeak / 10 ms |
| 最大共模与隔离电压 | 420 V DC / 300 V AC rms | 420 V DC / 300 V AC rms |
| 输入参考条件 | In− 相对 GND（iso）须在 ±10 V 内；量程 ≥10 V 时 In− 的 DC 分量不被抑制 | In− 相对 GND（iso）须在 ±10 V 内；量程 ≥10 V 时 In− 的 DC 分量不被抑制 |
| 传感器电压激励 | 单极 1–24 V：预设 1、2、2.5、5、10、12、15、20、24 V；双极 2.5–30 V：预设 2.5、5、10、12、15、24、30 V | — |
| 激励温漂 | ±10 ppm/K ±150 μV/K | — |
| 激励负载稳定性 | ＜0.01%（10%–90% 负载，双极） | — |
| 激励电流与功率限制 | 200 mA；每通道最大 2 W；每 slice 最大 12 W | — |
| DSI 扩展条件 | DB9 版本支持对应 DSI 适配器；IEPE、热电偶、RTD、电荷、LVDT 等按适配器类型选配 | — |
| 供电范围 | 9–48 V DC | 9–48 V DC |
| 典型系统功耗 | 30 W；实际功耗随输入与激励配置变化 | 30 W；实际功耗随输入与激励配置变化 |
| 最大系统功耗 | 57 W | 57 W |
| 通信与接口 | ||
| 通信接口 | USB 3.0 / 千兆 Ethernet | USB 3.0 / 千兆 Ethernet |
| USB 连接器 | USB Type-C；建议标准线缆不超过 1.8 m | USB Type-C；建议标准线缆不超过 1.8 m |
| Ethernet 连接器 | RJ45，1 GbE；支持 XCP 与 OPC UA | RJ45，1 GbE；支持 XCP 与 OPC UA |
| USB 采样条件 | USB 3.0 可运行全部 8 通道，每通道 15 MS/s；须符合计算机与存储吞吐量要求 | USB 3.0 可运行全部 8 通道，每通道 15 MS/s；须符合计算机与存储吞吐量要求 |
| Ethernet 采样条件 | 2 通道最高 15 MS/s；4 通道 7.5 MS/s；6 通道 5 MS/s；8 通道 2 MS/s | 2 通道最高 15 MS/s；4 通道 7.5 MS/s；6 通道 5 MS/s；8 通道 2 MS/s |
| 同步方式 | IEEE 1588v2 / PTPv2，IRIG-B-DC，PPS；USB 采集时使用 PTP 须同时连接 Ethernet | IEEE 1588v2 / PTPv2，IRIG-B-DC，PPS；USB 采集时使用 PTP 须同时连接 Ethernet |
| 同步精度 | 相对参考时钟 ±1 μs | 相对参考时钟 ±1 μs |
| 同步线缆最长长度 | Master/Slave：100 m；IRIG：200 m | Master/Slave：100 m；IRIG：200 m |
| 同步连接器 | 2 × 4 针 LEMO 00；Clock / Trigger 选项不支持 | 2 × 4 针 LEMO 00；Clock / Trigger 选项不支持 |
| 同步输入输出电平 | TTL 兼容；最大输出电流 ±24 mA，1 s 内 ±50 mA | TTL 兼容；最大输出电流 ±24 mA，1 s 内 ±50 mA |
| CAN 接口 | D-SUB9；CAN 2.0；CAN-FD 须兼容硬件版本 1.6 或更新 | D-SUB9；CAN 2.0；CAN-FD 须兼容硬件版本 1.6 或更新 |
| 计数器选配 | 可选 8 路 SuperCounter；具体配置须按订货要求确认 | 可选 8 路 SuperCounter；具体配置须按订货要求确认 |
| 输入连接器 | 8 × D-SUB9 | 8 × BNC |
| TEDS 支持 | 标准与 DSI 适配器 | — |
| 供电连接器 | 2 针 LEMO 1B，Power IN / OUT；OUT 可用于供电级联 | 2 针 LEMO 1B，Power IN / OUT；OUT 可用于供电级联 |
| 机械与环境 | ||
| 工作温度 | −10 至 +50 °C | −10 至 +50 °C |
| 储存温度 | −40 至 +85 °C | −40 至 +85 °C |
| 环境湿度 | 5%–95% RH，无凝露（60 °C） | 5%–95% RH，无凝露（60 °C） |
| 防护等级 | IP20 | IP20 |
| 外形尺寸 | 标准 slice：266 × 149 × 55 mm；扩展 slice：266 × 149 × 69 mm | 标准 slice：266 × 149 × 55 mm；扩展 slice：266 × 149 × 69 mm |
| 重量 | 2.4 kg（系统标称，具体配置确认） | 2.4 kg（系统标称，具体配置确认） |
| 耐冲击 | 75 g，6 ms，半正弦；各轴正负方向各 25 次，EN 60068-2-27:2009 | 75 g，6 ms，半正弦；各轴正负方向各 25 次，EN 60068-2-27:2009 |
| 振动条件 | 随机振动：EN 60721-3-2:1997，Class 2M2；扫频正弦振动：EN 60068-2-6:2008 | 随机振动：EN 60721-3-2:1997，Class 2M2；扫频正弦振动：EN 60068-2-6:2008 |
资料下载
产品技术资料
用于确认量程、外形尺寸与基本性能
安装与使用文档
涵盖安装、接线与使用要点
