产品说明

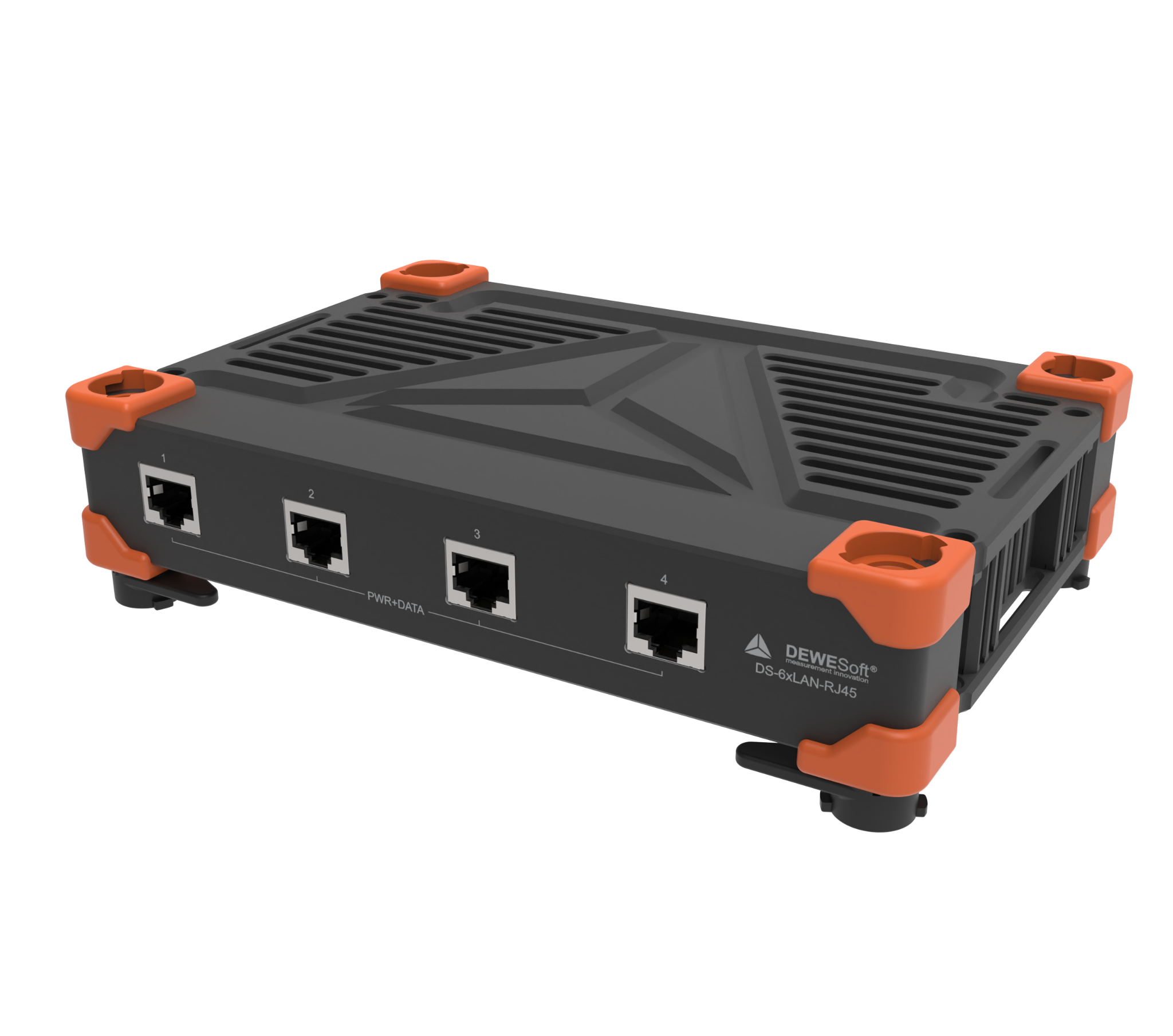

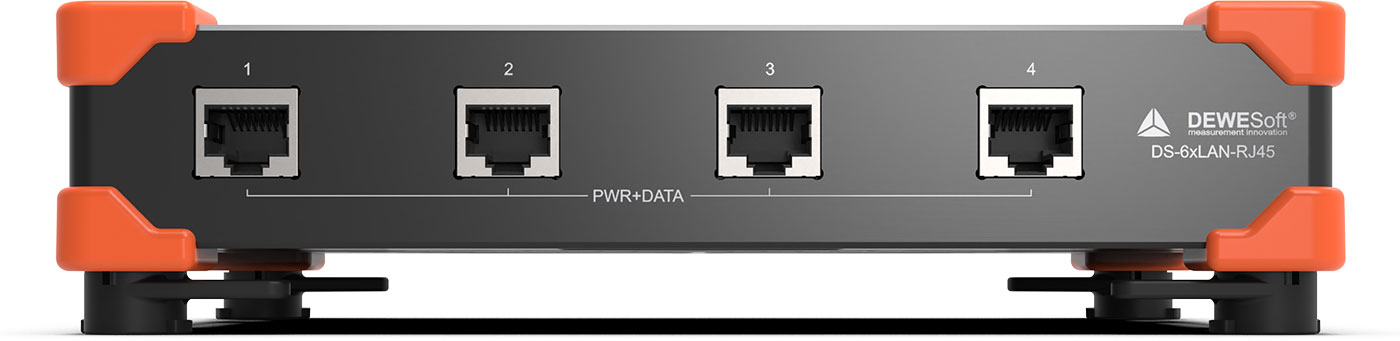

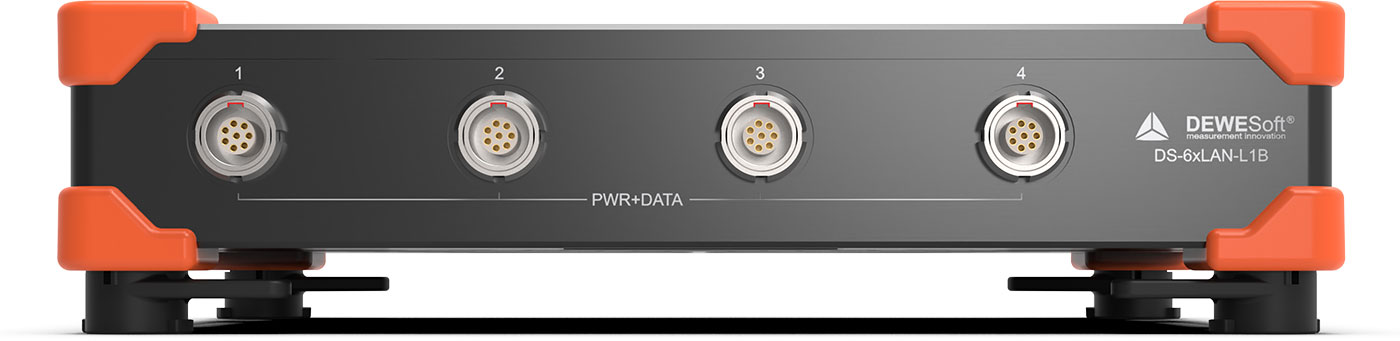

DS-6xLAN 是用于 Ethernet 数据采集网络的六端口千兆交换机，提供 4 路前置下行端口与 2 路后置 RJ45 上行端口。前置连接器分为 LEMO 1B 8 针与 RJ45 两种配置，均支持电源与数据组合传输。

支持 IEEE 1588v2 PTP 同步，可用于 SIRIUS XHS、SIRIUS XHS-PWR 与 OBSIDIAN 的 Ethernet 网络扩展。采集器同步模式、主时钟与网络带宽须匹配；OBSIDIAN 应连接主机的 Ethernet 网络接口，不能接入其 EtherCAT 模块总线。

前置端口供电固定，无法在管理界面关闭；后置两个 RJ45 端口仅传输数据。连接普通网络设备时应使用后置数据端口。被动端口供电须核对电压、线缆与负载，不等同于主动 PoE 或 PoE++。一般 XHS 与 OBSIDIAN 主机使用独立电源；XHS-PWR 可按接线说明选择 L1B 配置及 L1B8m-L1T8f-CAT7-Xm 配套线缆。

交换机供电为 9–48 V DC，前置单端口电流上限 3 A，总电流上限 15 A。每个下行端口功耗限值为典型 13 W、最大 23 W，负载选型时应一并核对。工作温度 −40 至 +70 °C；L1B 配置防护等级为 IP50，RJ45 配置为 IP20。
