产品说明

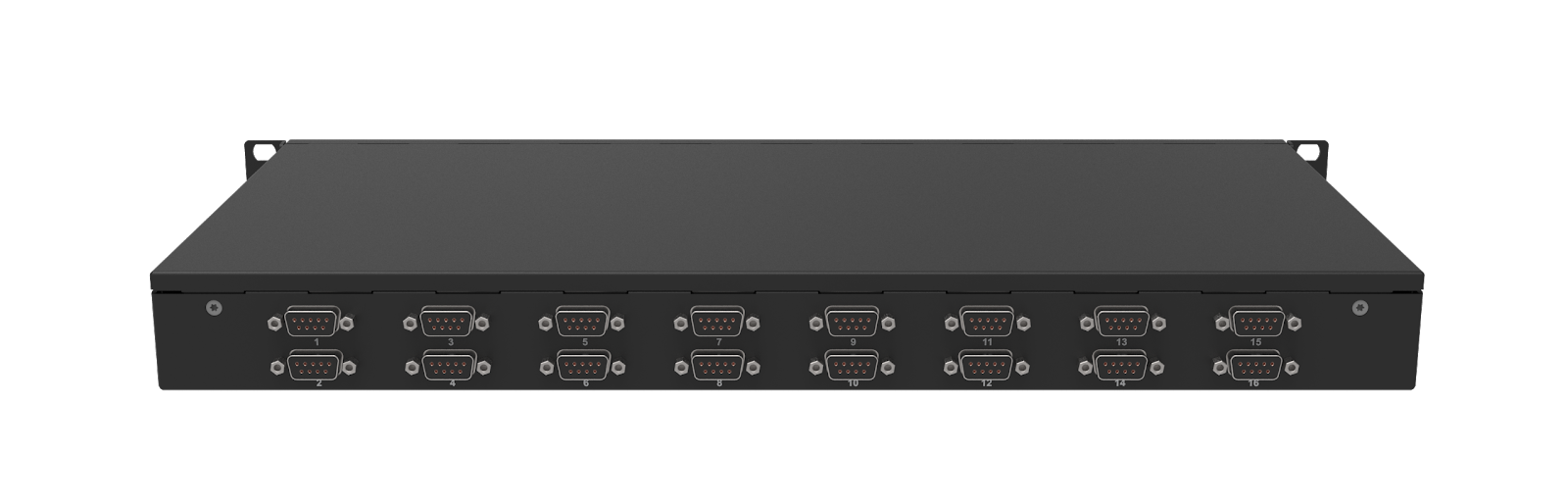

DS-16xLVDTr 将 16 路 LVDT 信号调理集成在 1U 机架式外壳中，支持全桥与半桥交流 LVDT，适用于多点位移测试。调理后的模拟信号通过前面板 DB9 接口接入主机；采样与记录由配套数据采集设备完成。

外部函数发生器向 BNC SYNC 接口提供 4–10 kHz 激励参考，另一个并联 BNC 接口可将参考信号级联至其他调理箱。传感器激励幅度与 SYNC 输入相关，每通道可独立调整相位补偿。

调理箱各通道由主机 EXC+ / EXC− 提供 10–15 V 电源。连接前需核对主机的输入量程、供电能力及传感器负载，传感器阻抗不得低于 120 Ω。调理箱自身的传感器、主机输出和 SYNC 接口不隔离，整套测量系统的隔离能力取决于配套主机和接线。

兼容主机包括 SIRIUS STG / STGM / LV（DB9）、HD-STGs / HD-LV（DB9）、HS-STG，以及 DEWE-43A、KRYPTON STG-3 / STG-6 和 IOLITE 6xSTG。须选择对应 DB9 输入配置并满足供电要求；单通道 KRYPTON STG-1 未列为适配对象。

半桥传感器须按接线图配置补全电阻。需要内部半桥补全时应在订购时说明；该配置的传感器输出负端不得连接至针脚 7。实际位移范围、缩放系数和测量精度需结合传感器灵敏度与主机参数确认。
