DSI-CHG-DC 直流耦合电荷信号适配器

获取报价

DSI-CHG-DC 直流耦合电荷信号适配器

01 / 01

产品说明

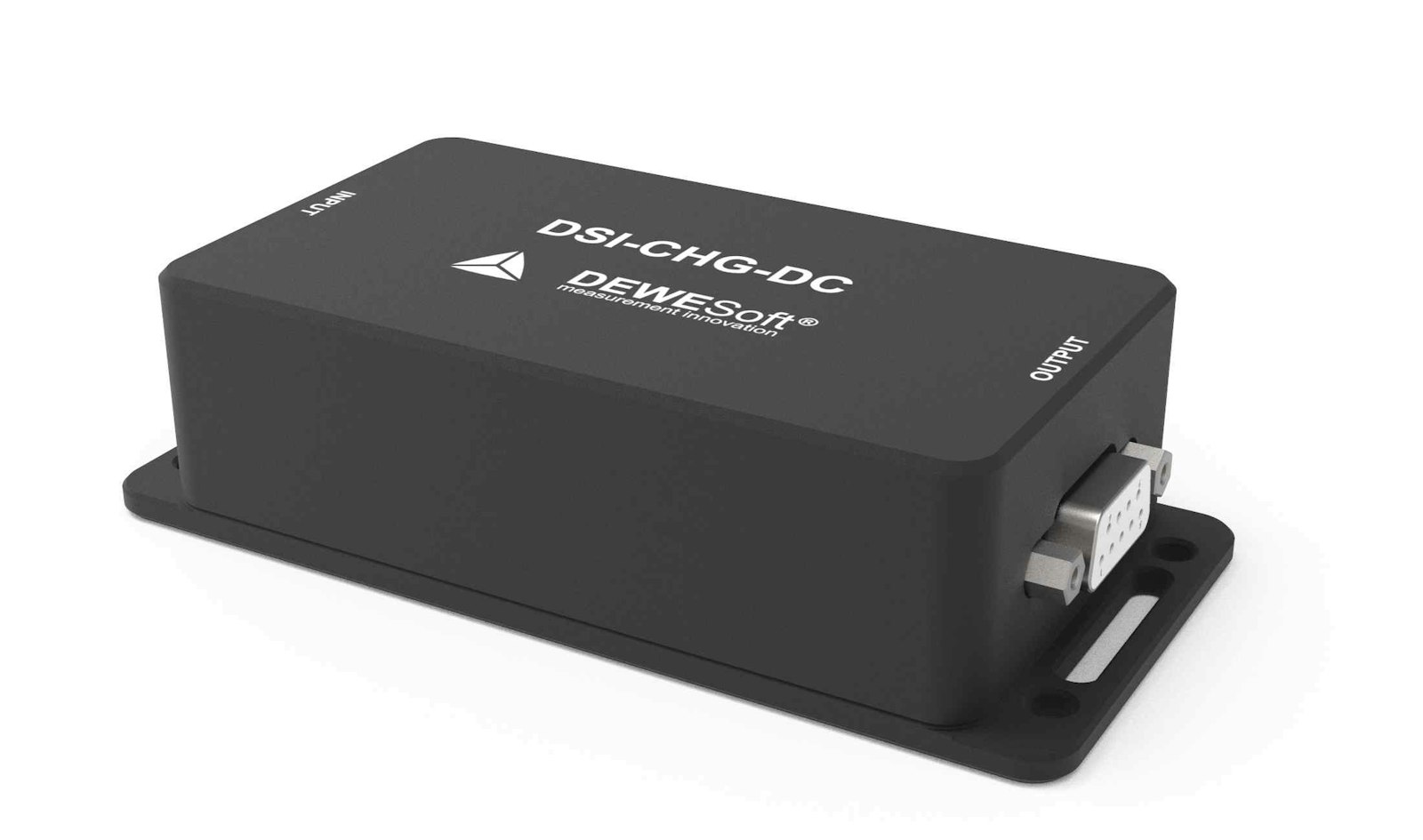

DSI-CHG-DC 是适用于兼容 SIRIUS DB9 输入与 KRYPTON STG 的电荷信号适配器，提供 1、10、50、500 kpC 四档量程及 DC / 硬件高通设置。

电荷传感器接 BNC 输入，适配器通过 DB9 公母延长线连接兼容采集主机。TEDS 可读取主机设置与校准系数，供电需满足12–15 V条件。

500 kpC 档适配器带宽为20 kHz，50 kpC 档可达200 kHz；系统有效带宽仍受主机放大器及采样率限制。KRYPTON STG 等激励功率低于500 mW的主机还需核对供电能力对适配器带宽的限制。

可在通道设置选择 DC 或硬件高通。500 kpC 档高通为0.14 mHz至0.14 Hz，其余量程为1.4 mHz至1.4 Hz；漂移与时间常数应结合量程及滤波设置核对。

配合隔离 SIRIUSi 模块时，最高350 V DC隔离输入；其他兼容主机为单端输入。外壳提供安装孔和束带固定槽，适合靠近传感器安装。

订货号可选规格型号说明操作

DSI-CHG-DC

电荷量程1 / 10 / 50 / 500 kpC输入信号电荷输入耦合DC / 可选硬件高通

1 / 10 / 50 / 500 kpC；DC / 硬件高通；BNC 输入 / DB9 输出

询价

规格参数

性能参数

输入信号电荷

电荷量程1 / 10 / 50 / 500 kpC

输入耦合DC / 可选硬件高通

精度读数的0.5%

带宽500 kpC：20 kHz；50 kpC：200 kHz，受主机限制

带宽与主机电源条件系统带宽受主机放大器及采样率限制；激励功率＜500 mW 时适配器带宽可能进一步受限

500 kpC 高通设置DC（关闭）；0.14 mHz、1.4 mHz、14 mHz、0.14 Hz

500 kpC 时间常数依次＞1000 s、＞100 s、＞10 s、＞1 s（高通开启）

1 / 10 / 50 kpC 高通设置DC（关闭）；1.4 mHz、14 mHz、0.14 Hz、1.4 Hz

1 / 10 / 50 kpC 时间常数依次＞100 s、＞10 s、＞1 s、＞0.1 s（高通开启）

500 kpC 直流漂移典型＜0.1 pC/s，最大＜1 pC/s

1 / 10 / 50 kpC 直流漂移典型＜0.05 pC/s，最大＜0.5 pC/s

适用传感器电荷输出传感器

电气参数

供电范围12–15 V，±1%

最大功耗0.8 W

输入与隔离配合隔离 SIRIUSi 模块时最高350 V DC隔离；其他兼容主机为单端

主机设置软件自动选择电压测量；±0.1 至 ±10 V；12 / 15 V 激励

通信与接口

传感器接口BNC

BNC 接线中心针：In+；外壳：In−

主机接口适配器 DB9 母头；通过 DB9 公母延长线连接主机

TEDS读取主机配置与校准系数

兼容主机SIRIUS 的 DB9 输入放大器与 KRYPTON STG；供电及带宽需核对

软件设置在 DewesoftX 通道设置选择 DC 或硬件高通

机械与环境

安装方式外壳4个安装孔、2个束带固定槽

资料下载

产品技术资料

用于确认量程、外形尺寸与基本性能

DSI 适配器产品彩页摘页（英文）产品彩页

安装与使用文档

涵盖安装、接线与使用要点

DSI-CHG-DC 技术手册摘页（英文，V25-3）使用手册 DSI 适配器技术参考手册（英文，V25-3）使用手册

兼容产品

继续查看可配套或兼容的公开产品。
