TRH605非接触式动态扭矩传感器(六角头驱动)

    TRH605非接触式动态扭矩传感器(六角头驱动) TRH605非接触式动态扭矩传感器(六角头驱动) TRH605非接触式动态扭矩传感器(六角头驱动) TRH605非接触式动态扭矩传感器(六角头驱动)

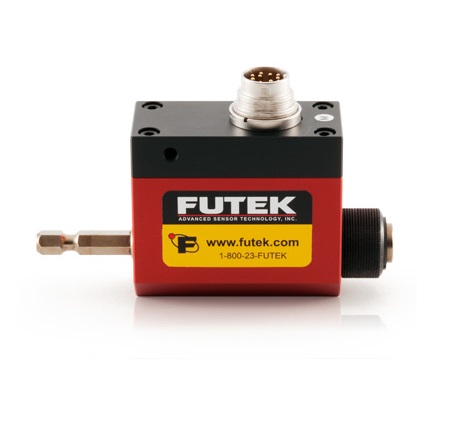

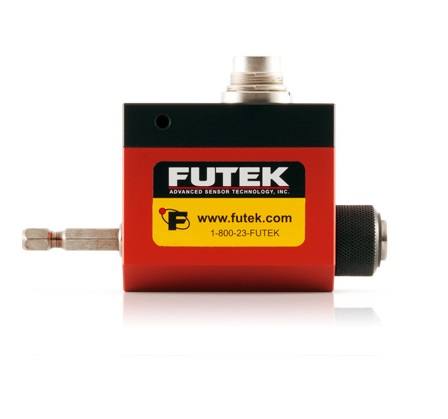

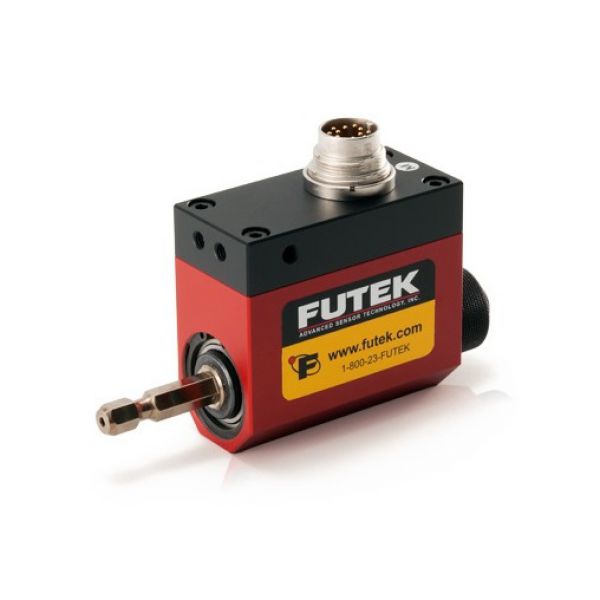

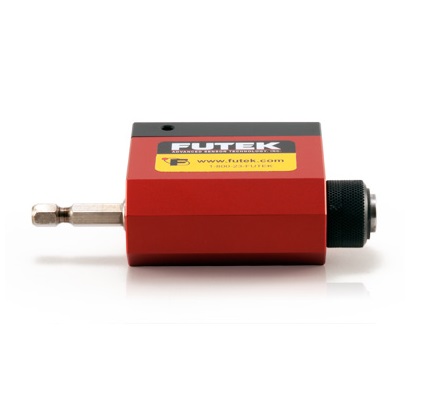

美国FUTEK TRH605非接触式动态扭矩传感器(六角头驱动)
1/4"六角式驱动,非接触式使用寿命长,微小量程,带编码器信号输出
价 格
备 注
价格包含13%增值税,若想获取更多优惠,请联系我司
TRH605,0.5-18 Nm量程可选,六角头动态扭矩传感器,1/4"六角头,12针Binder插座,09-0331-90-12
选择量程
数量
- +
请选择您的商品信息!

美国FUTEK TRH605传感器是一款非接触式的六角头旋转动态扭矩传感器,带编码器输出,量程从0.5至18Nm之间可选,刚度为180 Nm/rad 至690 Nm/rad。TRH605为金属箔式应变原理设计的,非接触式设计,转速可高达7000 RPM。

TRH605扭矩传感器内置编码器输出,可测量转速和角度位置。全桥应变设计,内置放大电路芯片可使得它直接输出±5 VDC的电压信号。TRH605的应用场合可用于气动工具的扭力检测,汽车、航天航空的发动机功率检测和自动化检测装置上。


产品特征:

  • 全桥应变设计
  • 带速度和位置反馈
  • 结构小型紧凑
  • 转速可达7000 RPM

规格参数:

性能
量程 0.5,1,2,6,12,18 Nm
线性度 0.2% F.S
迟滞性 0.1% F.S
重复性 0.2% F.S
最大转速 7000 RPM Max
电气特性
额定输出 ±5 VDC
激励电压 11 to 26 VDC, 1 Watt
接头 12针Binder系列#581 (09-0331-90-12)
机械特性
形式 非接触式
过载保护 150% F.S
材质 铝合金(外壳),合金钢(转轴)
重量 0.35 kg
保护等级 IP40
环境特性
操作温度 -25 to 80°C
补偿温度 5 to 50°C
零点温漂 ±0.02% of RO/°C
标定
标定电压 12 VDC
标定(标准) 符合性证书
标定(选购) 10点正反转
分流校准 A&K针短接,供电11-26 VDC,输出5 VDC
编码器
编码器输出 TTL电平
每转脉冲 2 × 360
编码器激励电压 5 VDC, 40 mA max
A相 脉冲前沿
B相 脉冲后沿 (90°)

产品型号
图片 订货编号 版本 描述 价格 数量 规格书 加入购物车
TRH605非接触式动态扭矩传感器(六角头驱动) FSH02037 0.5 Nm TRH605,0.5 Nm量程,六角头驱动扭矩传感器,非接触式,1/4"六角头,12针Binder插座,09-0331-90-12
- +
TRH605非接触式动态扭矩传感器(六角头驱动) FSH02038 1 Nm TRH605,1 Nm量程,六角头驱动扭矩传感器,非接触式,1/4"六角头,12针Binder插座,09-0331-90-12
- +
TRH605非接触式动态扭矩传感器(六角头驱动) FSH02039 2 Nm TRH605,2 Nm量程,六角头驱动扭矩传感器,非接触式,1/4"六角头,12针Binder插座,09-0331-90-12
- +
TRH605非接触式动态扭矩传感器(六角头驱动) FSH02040 6 Nm TRH605,6 Nm量程,六角头驱动扭矩传感器,非接触式,1/4"六角头,12针Binder插座,09-0331-90-12
- +
TRH605非接触式动态扭矩传感器(六角头驱动) FSH02041 12 Nm TRH605,12 Nm量程,六角头驱动扭矩传感器,非接触式,1/4"六角头,12针Binder插座,09-0331-90-12
- +
TRH605非接触式动态扭矩传感器(六角头驱动) FSH02042 18 Nm TRH605,18 Nm量程,六角头驱动扭矩传感器,非接触式,1/4"六角头,12针Binder插座,09-0331-90-12
- +
