振动传感器的评判标准是怎样的?


我们在选购振动传感器时以什么为评判标准呢?总得有个有参考的数值吧,不然我们在购买产品时就只能是靠运气了。振动传感器分两种,一种是磁电式传感器,另一种是压电式传感器,前者在结构上比较简单,因此价格也比较低廉,同时精度也相对较差,而压电式传感器则是用的比较多的一种,因为它的测量精度比较高。要判断该传感器是不是我们想要的,主要从以下几个方面出发。

对测试对象进行以下三方面评估:

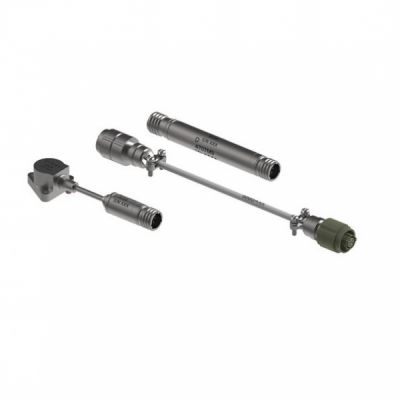

高温振动传感器系统


一、被测振动量大小;


二、振动信号的频率范围;


三、振动测试现场的环境;

1)振动传感器的灵敏度的选择与测量范围

对振动量估计将有助于确定传感器的灵敏度,测量范围及分辨率等有关指标。测量范围是指传感器所能测量的最大量。最大测量值通常与允许的非线形误差相关联,电压输出型加速度计其测量范围等于传感器输出最大信号电压与灵敏度的比值。

最小测量值通常取决于测量系统的电噪声。低阻电压输出型加速度计的电噪声主要来源是传感器内装电路的电噪声,因此最小测量值表现为传感器的电噪声与灵敏度的比值。必须指出一般传感器的电噪声是指其在宽频带的电压有效值,而在振动信号的频率域分析中有更实际意义的是各频率点的电噪声。特别是对低频信号的测量与分析,由于加速度信号相对微弱而电噪声增大,所以对实际测量频率处的电噪声的了解尤为重要。

在考虑最大和最小测量值后灵敏度的选择在外型尺寸及频率范围许可的条件小应尽量选高为好。

2)振动传感器选择测量频率范围的选择

传感器测量频率范围是指以指定频率点的灵敏度为基准,一定灵敏度偏差的频率范围.灵敏度偏差一般为\可分为±5% ±10% ±3dB。作为一般规律灵敏度高的传感器在高频截止频率较低,且传感器重量较重,反之测量频率范围宽的传感器体积小重量轻但灵敏度则较低。

必须指出传感器的测量范围与安装方式密切相关.传感器的使用频率范围应配合适当的安装方式。过高的追求传感器的测量频率范围不仅在实际使用过程中安装难以实现而且还会大幅度提高传感器成本。

3)测量环境影响的考虑

首先是对传感器外型尺寸,重量及信号输出形式的考虑。其次则根据测试现场的实际情况,考虑影响因素相关的技术指标

*温度响应*基座应变*横向振动的影响*西那接地回路的影响

*磁灵敏度*声灵敏度*安装方式的限制*信号传输的电缆于接头形式

4)低阻电压输出与电荷输出传感器的比较

带内装电路低阻抗电压输出传感器与传统电荷输出传感器相比其优点主要表现为

--使用方便,无需对二次仪表进行设置,对带恒电流供电的数采系统更可与传感器直接连接

---测试信号质量好特别表现在低频测量,远距离测量以及工业设备在线故障检测。

---内装电路对环境的局限性(一般为125度),而电荷型传感器可耐250度的工作环境温度。

传感器选择中其他较为普遍的考虑是传感器的稳定性,可靠性以及性能指标的离散度。然而在实际传感器技术指标中很少提供具体数据考核这些特征,因为其他客户对同类传感器及相似测量环境的使用经验经常被用做参考。
