SIRIUSi-8xUNI 八通道通用型数据采集器
01 / 03
产品说明

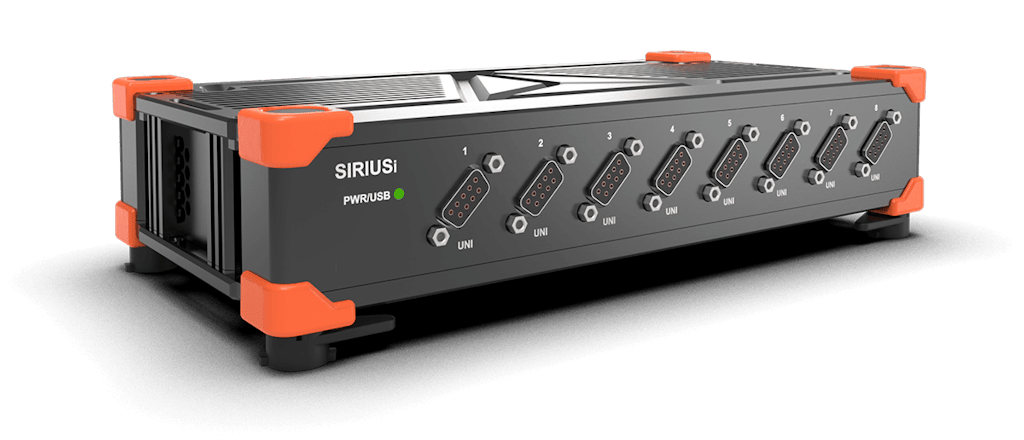

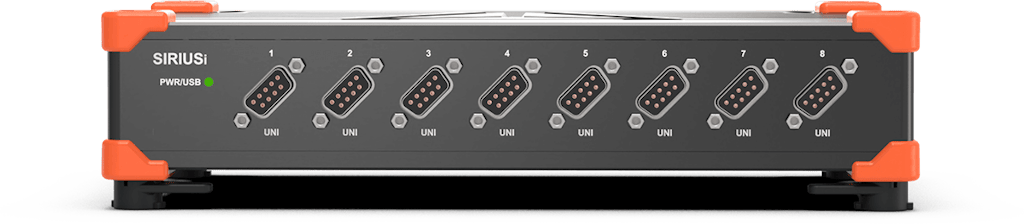

SIRIUSi-8xUNI 是 SIRIUS Modular 系列的八通道隔离 USB 数据采集器，采用 24-bit 双核 ADC，每通道最高同步采样率为 200 kS/s。原生支持电压、全桥、半桥、四分之一桥、IEPE、RTD、电阻及电位计，适合多类型传感器联合测试。
UNI 在 STG 的桥路测量能力上增加原生 IEPE 输入，并扩展至 ±100 V 电压档；四分之一恒流桥支持 2 线或 4 线连接。RTD、电阻和电位计可直接接入；电流测量需外部分流器或对应 DSI 电流适配器，热电偶、电荷和 LVDT 等扩展信号需配套适配器。
本页为标准隔离 USB、D-SUB9 配置。通道间及对主板隔离；同一通道内模拟输入、激励与信号地共地。需要计数器、数字输入或不同连接器时，应选择对应 UNI+ 或指定接口配置。
订货号可选规格型号说明操作
SIRIUSI-8XUNI
原生模拟信号电压 / 应变桥 / IEPE / 电位计 / RTD / 电阻每通道采样率200 kS/s通道数8
8 路通用输入；应变桥 / IEPE / 电压；200 kS/s，24-bit 双核 ADC；隔离 USB，D-SUB9 接口
规格参数
性能参数
通道数8
每通道采样率200 kS/s
原生模拟信号电压 / 应变桥 / IEPE / 电位计 / RTD / 电阻
ADC24-bit 双核 Delta-Sigma，抗混叠滤波器
增益精度±0.05% 读数
零点精度（主量程 / 双核低量程）±100 V：±20 / ±10 mV；±10 V：±2 / ±1 mV；±1 V：±0.2 / ±0.2 mV；±100 mV、±10 mV：±0.1 / ±0.1 mV
放大器平衡后零点精度±100 V / ±10 V / ±1 V / ±100 mV / ±10 mV：±1 / ±0.1 / ±0.02 / ±0.01 / ±0.01 mV
典型噪声底（主核 / 双核）±100 V：−109 / −122 dB；±10 V：−109 / −126 dB；±1 V：−108 / −114 dB；±100 mV：−100 / −100 dB；±10 mV：−80 / −80 dB（10 kS/s）
典型共模抑制（DC–50 Hz / 400 Hz / 1 kHz）±100 V：84 / 74 / 67 dB；±10 V：104 / 103 / 100 dB；±1 V：112 / 105 / 99 dB；±100 mV、±10 mV：121 / 107 / 98 dB
增益温漂典型 10 ppm/K，最大 40 ppm/K
零点温漂量程 ≥100 mV：典型 0.3 μV/K + 2 ppm量程/K，最大 0.8 μV/K + 10 ppm量程/K；10 mV 档：典型 0.5 μV/K，最大 1.8 μV/K
增益线性度量程 ≥100 mV：＜0.02%；10 mV 档：＜0.03%
通道间相位差0.02° × fin[kHz] + 0.1°（200 kS/s）
通道串扰−120 dB（10 kHz）
数字滤波带宽（−3 dB）采样率 0.1–51.2 / 51.2–102.4 / 102.4–204.8 kS/s：DC 至 0.494 / 0.49 / 0.38 fs
通带（−0.1 dB）上述三档采样率：DC 至 0.47 / 0.45 / 0.24 fs
通带纹波−0.035 至 +0.01 dB
无混叠带宽上述三档采样率：DC 至 0.42 / 0.32 / 0.22 fs
混叠抑制上述三档采样率：−95 / −92 / −97 dB
ADC 延时上述三档采样率：12 / fs、9 / fs、5 / fs
过采样倍数上述三档采样率：256 / 128 / 64
电阻量程0–100 kΩ、0–10 kΩ、0–1 kΩ、0–100 Ω
电阻精度（未平衡）上述四档：±2.1%读数 ±0.01%量程；±0.44%读数 ±0.02%量程；±0.24%读数 ±0.02%量程；±0.079%读数 ±0.02%量程
电阻精度（平衡后）上述四档：±2.1%读数 ±0.001%量程；±0.46%读数 ±0.002%量程；±0.26%读数 ±0.002%量程；±0.086%读数 ±0.002%量程
时基精度典型 5 ppm，最大 20 ppm
电气参数
电压量程±100 V、±10 V、±1 V、±100 mV、±10 mV
双核低量程分别为 ±5 V、±500 mV、±50 mV、±5 mV、±5 mV
输入耦合DC；AC：±100 V 档 0.3 Hz，其他档 0.16 Hz；软件可选 1、3、5、10、20 Hz
输入阻抗±100 V 档 IN+–IN− 为 2 MΩ；其他档 ＞1 GΩ
最大共模电压±500 V（隔离版本）
隔离电压1000 V；通道间及对主板隔离，同一通道内激励、模拟信号共地
过压保护±100 V 档 200 V；其他档 100 V，200 Vpeak（10 ms）
电压激励16-bit DAC 自由编程；预设 0、1、2.5、5、10、15、20 V DC
电压激励精度±0.05% ±2 mV
电压激励温漂±10 ppm/K ±100 μV/K
电压激励负载稳定性0–100% 负载变化 ＜0.01%
电压激励噪声＜150 μVrms（10 V / 350 Ω，10 kS/s）
引线补偿调节率引线电阻变化 20 Ω 时 ＜0.005%（120 Ω 负载）
Sense 阻抗对 Exc 100 kΩ；对 GND ＞100 MΩ
电压激励限流与保护100 mA，最大 800 mW；对地持续短路保护
电流激励16-bit DAC 自由编程；预设 0.1、1、2、5、10、20、60 mA DC
电流激励精度0.1–10 mA：0.05% ±2 μA；＞10–60 mA：0.1% ±20 μA
电流激励温漂0.1–10 mA：典型 15 ppm/K；＞10–60 mA：典型 45 ppm/K
电流激励顺从电压20 V，最大 500 mW
电流激励输出阻抗＞100 MΩ
桥路连接全桥、半桥、四分之一桥（3/4 线）；四分之一恒流桥（2/4 线）
桥路量程2–1000 mV/V，自由编程，双核
内部补桥半桥及四分之一桥 120 Ω、350 Ω
补桥精度与温度系数典型 0.05%；2 ppm/K（其他规格可询价）
内部并联校准电阻59.88 kΩ、175 kΩ，软件可选
校准电阻精度与温度系数典型 0.05%；10 ppm/K
输入短路与传感器零点调整软件可选
IEPE 激励16-bit DAC 可编程；预设 2、4、8、12、16、20 mA
IEPE 顺从电压25 V
IEPE 输出阻抗＞100 kΩ
IEPE 传感器检测短路：＜4 V；开路：＞19 V
供电范围9–36 V DC
典型整机功耗15–35 W（随放大器组合与配置变化）
典型单通道功耗2 W/ch

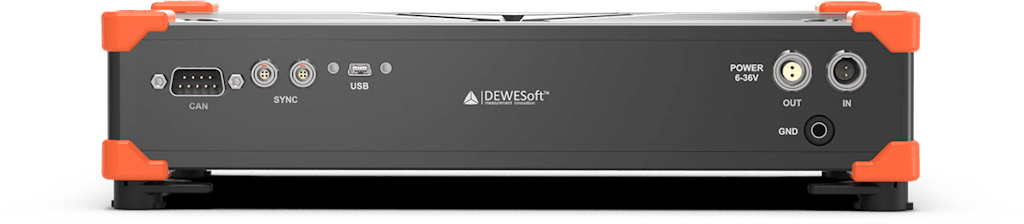

通信与接口
通信接口USB
信号连接器8 × D-SUB9；其他连接器配置需按订货型号确认
TEDS 支持标准 TEDS 与 DSI 适配器，Class 1 / Class 2
片间同步延时50 ns
同步线缆最长距离Master/Slave 100 m；IRIG 200 m
同步接口电平TTL 兼容；输出 ±24 mA，±50 mA（1 s）
计数器与数字输入标准 UNI 配置不含计数器；需要同步计数器与数字输入时选择 UNI+ 配置
扩展信号热电偶、LVDT、电荷等需对应 DSI 适配器；电流需外部分流器或对应 DSI 电流适配器
机械与环境
工作温度−10 至 +50 °C（标准有风扇 Modular 版本）
储存温度−40 至 +85 °C
环境湿度5–95% RH，无凝露（60 °C）
防护等级IP20（标准 Modular 版本）
外形尺寸266 × 149 × 55 mm（标准外壳）；扩展外壳高 69 mm，按配置确认
重量Modular 约 1.5–2 kg（随放大器组合变化）
冲击与振动试验EN 60068-2-6:2008 正弦扫描；EN 60721-3-2:1997 Class 2M2 随机振动；EN 60068-2-27:2009 冲击；MIL-STD-810D
