FUTEK QLA417 定制型测力传感器

01 / 01

产品说明

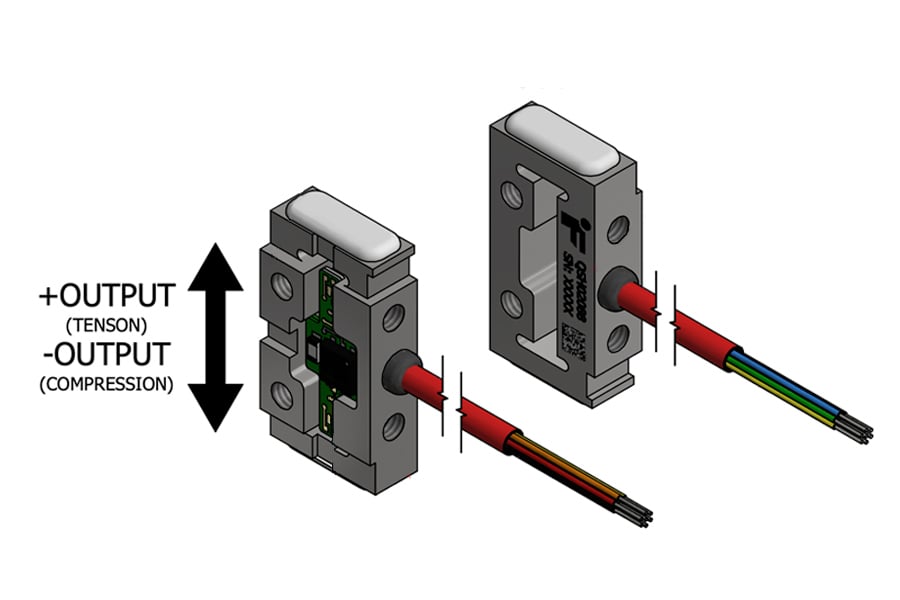

QLA417 定制微型法兰式测力传感器是剪切梁测力传感器类型。剪切梁测力传感器在横向或侧向力的情况下提供卓越的稳定性。当载荷施加点在特定范围内移动时，弹簧元件上的剪切应变不会改变，这在载荷施加力变化的应用中是理想的。因此，应变片电桥的电信号输出与所施加的力成正比，无论载荷施加在何处。剪切梁测力传感器也称为弯曲测力传感器、平行四边形测力传感器或平行梁测力传感器，广泛应用于工业称重秤和需要坚固性的一般测量应用。

性能参数

Analog Output±3 VDC

额定量程最大 50 lb

滞后±0.1 % RO

非线性±0.1 % RO

非重复性±0.05 % RO

机械参数

安全过载最大 300 % RO

电气参数

绝缘电阻最小 500 MΩ @ 50 VDC

Set-up

Power Supply4.5–5.5 VDC

订货号可选规格型号说明操作

QSH02096

量程50lb

QLA417，50 lb，定制微型剪切力传感器带集成 TEDS（IEEE 1451.4）识别与温度传感器，RoHS，17-4 PH 不锈钢，M2.5x0.45 螺纹，34 AWG 7 芯镀银，编织屏蔽 Silicone 电缆，1 ft 长

询价

QSH02110

量程50lb

QLA417，50 lb，定制微型法兰式测力传感器带差分 ±3 VDC 模拟输出，符合 RoHS，材质 - 17-4 PH 不锈钢，4.7 in 长电缆带 JST SHR-05V-S-B 连接器

询价

QSH02156

量程50lb

QLA417，50 lb，定制微型法兰式测力传感器带差分 ±3 VDC 模拟输出与故障检测，符合 RoHS，材质 - 17-4 PH 不锈钢，4.7 in 长电缆带 JST SHR-05V-S-B 连接器

询价

Resources

规格书、图纸与技术资料

01

尺寸与量程图纸

外形尺寸、安装和量程资料

QLA417 尺寸与量程图纸二维图纸

需要确认具体配置？

请提供订货号、量程、安装方式和输出要求，我们将协助核对原厂图纸与校准要求。

联系工程师
