产品说明

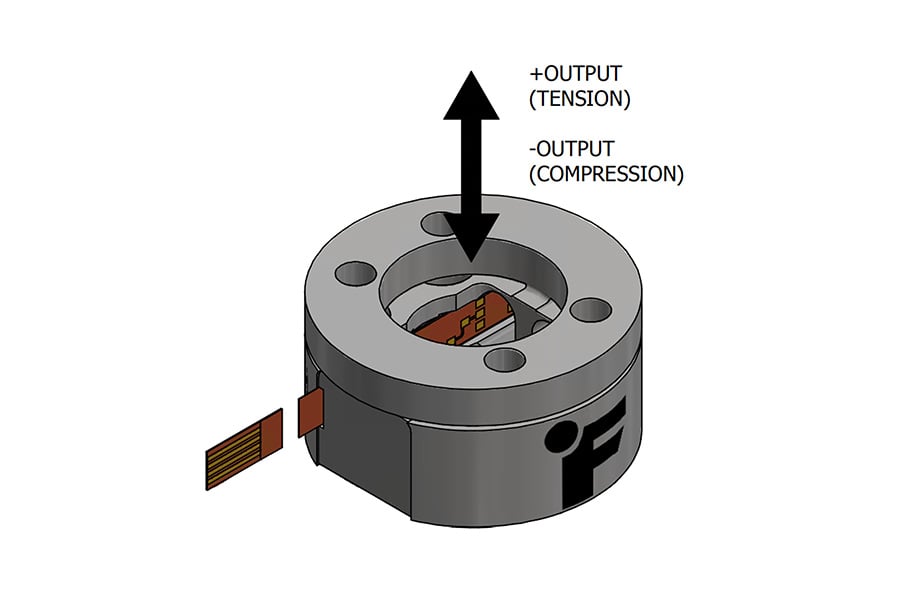

QLA405 旨在为主轴驱动器提供精确的主动闭环张力和压力反馈,将旋转运动转换为带齿轮箱的直流/无刷电机的线性轴向运动。专为 Maxon GP 16 主轴驱动器设计,但可以制作特殊版本以适应其他直径和载荷,并具有内联高速和分辨率 SPI、UART 或 VDC 模拟输出。

性能参数

额定量程最大 50 lb
滞后±0.5 % RO
非线性±0.5 % RO
非重复性±0.5 % RO
输出电阻350 Ω(标称)
额定输出1.8 mV/V(标称)

机械参数

安全过载最大 150 % RO

电气参数

激励电压1–7 VDC
输入电阻350 Ω(标称)

校准参数

校准测试激励5 VDC
分流校准值100 kΩ

温度参数

补偿温度60–160 °F
工作温度最大 160 °F
量程温漂±0.02 % Load/°F
零点温漂±0.01 % RO/°F
订货号可选规格型号说明操作
QSH01940
量程50lb

QLA405,50 lb,定制 微型 拉伸与压缩 通孔法兰对法兰式 Mount 测力传感器,材质 - 17-4 PH 不锈钢,18 mm 外径 × 6.3 mm 内径 × 9 mm 高,FFC 4 芯 0.5 mm 间距 电缆,4" [100 mm] 长

QSH02053
量程50lb

QLA405,50 lb,定制 微型通孔法兰安装拉压力传感器,材质 - 铝合金,18 mm 外径 × 6.3 mm 内径 × 9 mm 高,FPC 带 焊片与互连线束 至 与之配套 QIA123 (工程版)

Resources

规格书、图纸与技术资料

01

尺寸与量程图纸

外形尺寸、安装和量程资料

02

STEP 三维模型

QLA405 STEP 三维模型

QLA405 STEP 三维模型STP · 交互式预览
下载 STP
