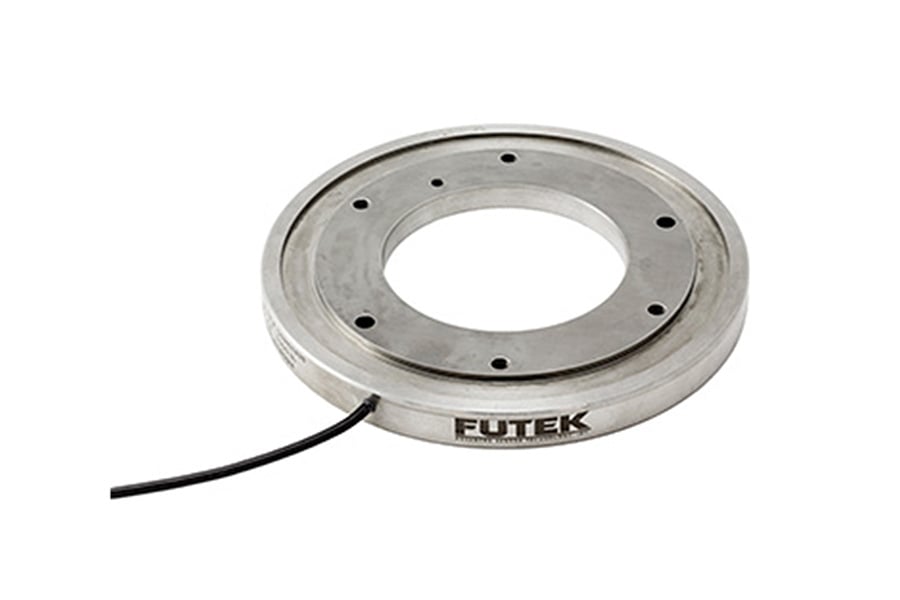

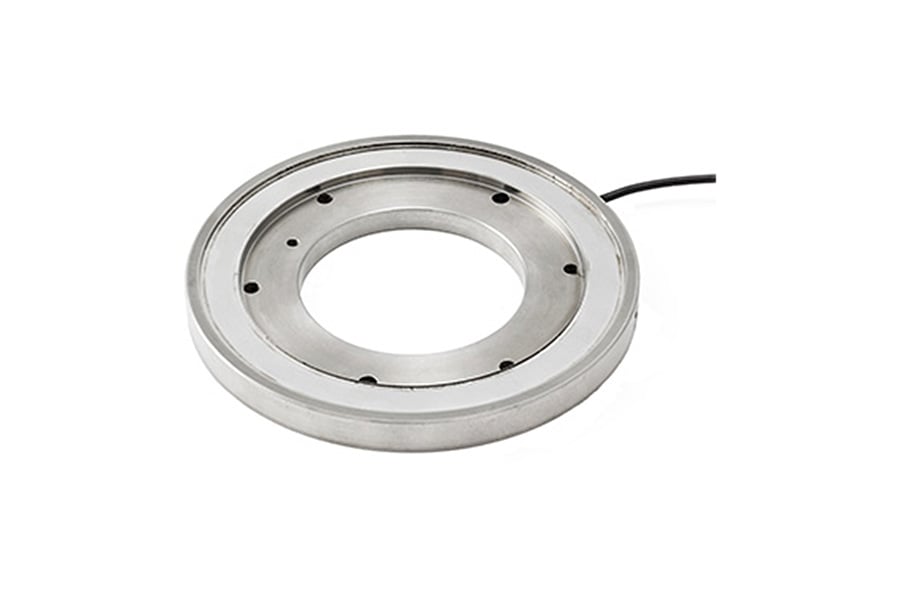

FUTEK QLA393 定制型测力传感器

01 / 02

隔膜测力传感器 3/8 厚力矩和抗剪切

额定量程最大 1000 lb

滞后±1 % RO

非线性±1 % RO

非重复性±0.5 % RO

输出电阻700 Ω（标称）

额定输出3 mV/V（标称）

安全过载最大 150 % RO

激励电压1–15 VDC

输入电阻700 Ω（标称）

绝缘电阻最小 500 MΩ @ 50 VDC

校准测试激励10 VDC

分流校准值100 kΩ

补偿温度50–100 °F

工作温度-60–200 °F

量程温漂±0.02 % Load/°F

零点温漂±0.01 % RO/°F

订货号可选规格型号说明操作

QSH02039

量程1000lb

QLA393，1000 lb，定制法兰式通孔式测力传感器带内径凸瓣槽，材质 - 17-4 PH 不锈钢，抗剪切力与弯矩，内径 2" [50.8 mm] × 外径 4" [101.6 mm] × 0.375" [9.5 mm] 高，29 AWG 4 芯螺旋屏蔽硅胶，10 ft 长

QSH02377

量程2200lb

QLA393，2200 lb，定制法兰式通孔式测力传感器带内径凸瓣槽，抗剪切力与弯矩，内径 2" [50.8 mm] × 外径 4" [101.6 mm]，符合 RoHS，材质 - 17-4 PH 不锈钢，4 针微型插座

Resources

规格书、图纸与技术资料

外形尺寸、安装和量程资料

请提供订货号、量程、安装方式和输出要求，我们将协助核对原厂图纸与校准要求。
