产品说明

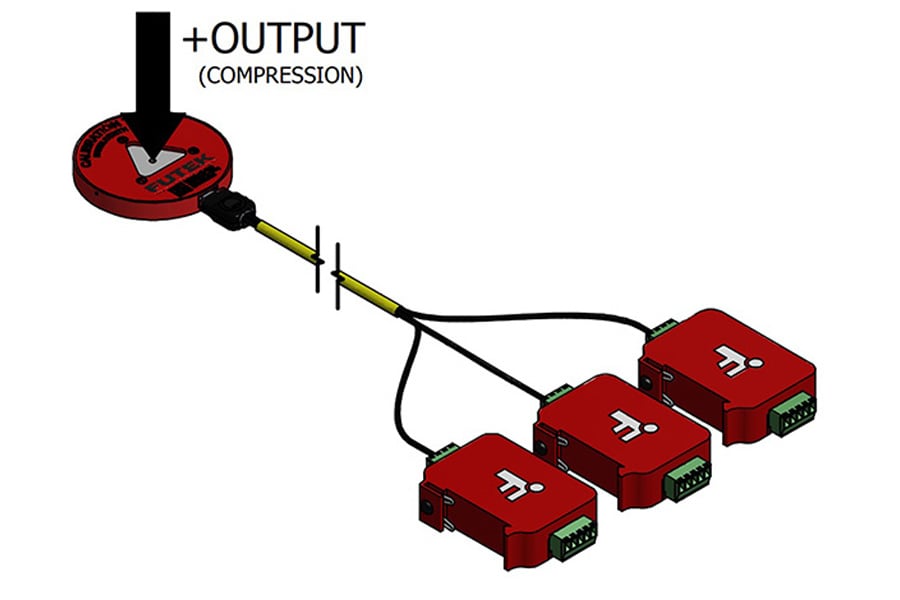

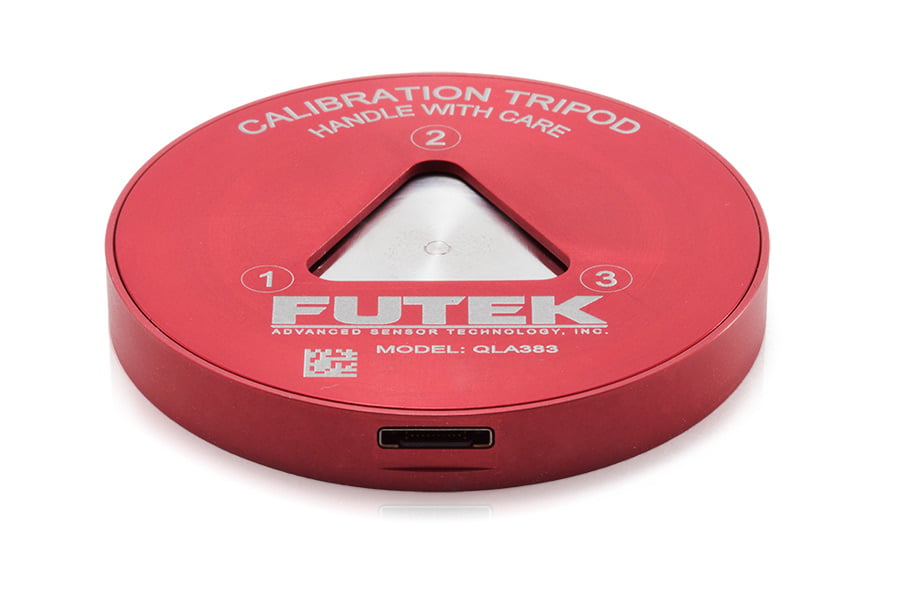

QLA383 薄型便携式校准三脚架专为制药、医疗、测试和测量等行业而设计。该传感器允许您持续监控和校准您的测量设备,以满足政府和行业法规的要求。 QLA383 测力传感器校准套件是一款精密测力传感器,可与模拟 IAA 放大器 (TPS1031) 或数字 USB 放大器 (TPS1020) 配对,直接以工程单位读出,确保结果精确可靠。无论您是校准力传感器、测力传感器还是其他测量设备,我们的 QLA383 校准套件都能满足您的需求。 QLA383 参考测力传感器还可以安装在您的测试机或压力机上,使用适当的夹具和适配器来施加载荷。作为额外的好处,我们的力传感器校准套件可追溯至 NIST,因此您可以对测量的准确性充满信心。不要冒结果不准确或监管合规问题的风险。

性能参数

额定量程最大 1000 Gram
非线性±0.1 % RO
非重复性±0.05 % RO
输出电阻350 Ω(标称)
额定输出1.5 mV/V(标称)

机械参数

安全过载最大 150 % RO

电气参数

激励电压1–10 VDC
输入电阻350 Ω(标称)
绝缘电阻最小 500 MΩ @ 50 VDC

校准参数

校准测试激励5 VDC

温度参数

工作温度60–160 °F
量程温漂±0.02 % Load/°F
零点温漂±0.02 % RO/°F

零点参数

零点平衡±5 % RO
订货号可选规格型号说明操作
QSH01771
量程1000g

QLA383,1000 g,低轮廓 便携式校准三脚架,材质 - 铝合金,3x 29 AWG 4 芯 螺旋屏蔽硅胶 电缆,5 ft 长

QSH01776
量程1000g

QLA383,1000 g,低轮廓 便携式校准三脚架,材质 - 铝合金,Hirose 12 针 插座
