产品说明

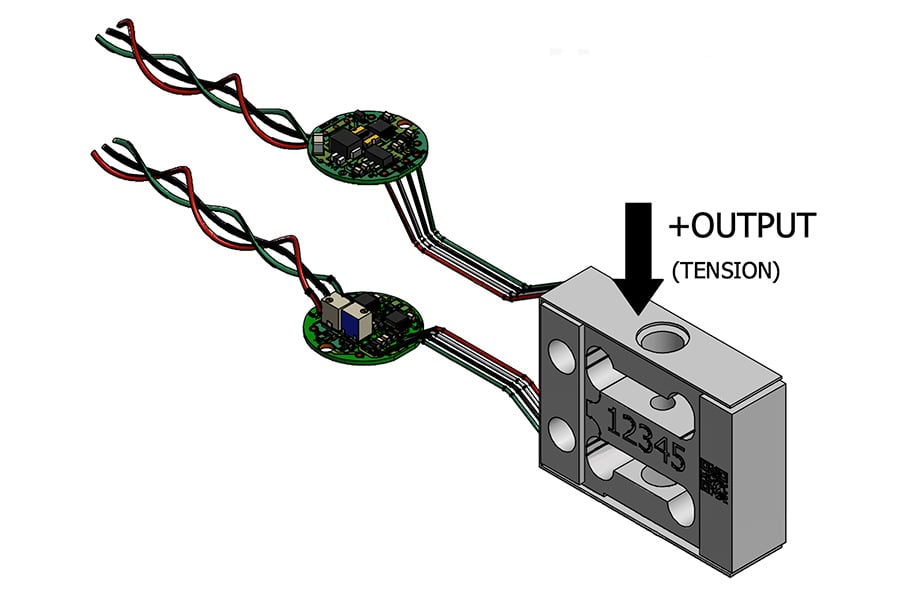

QLA337 型号是一款定制双桥平行四边形测力传感器,专为医疗袋称重应用而设计。它提供各种容量,最高可达 15 磅(6.80 千克),并具有用于测试验证目的的双通道输出。它被设计为侧装式测力传感器,用于测量拉力,并具有非常坚固的机械安全过载保护,最高可达 250 磅(114 公斤)。

性能参数

量程15 lb
额定量程最大 15 lb
滞后±0.05 % RO
非线性±0.05 % RO
非重复性±0.02 % RO
输出电阻1000 Ω(标称)
额定输出7.9–8.1 VDC

机械参数

安全过载最大 1000 % RO

电气参数

激励电压12–24 VDC

校准参数

校准测试激励18 VDC

温度参数

补偿温度60–160 °F
工作温度-45–185 °F
量程温漂±0.007 % Load/°F
零点温漂±0.007 % RO/°F

零点参数

零点平衡0.9–1.1 VDC
订货号可选规格型号说明操作
QSH01708
量程15lb

QLA376 (LSM300),15 lb,平行梁式测力传感器,RoHS,双桥路,材质 - 2024-T4 铝合金,#10-32 螺纹,过载保护,26 AWG 4 芯 螺旋特氟龙 电缆,6 in 长
