FUTEK QLA343 定制型测力传感器

01 / 04

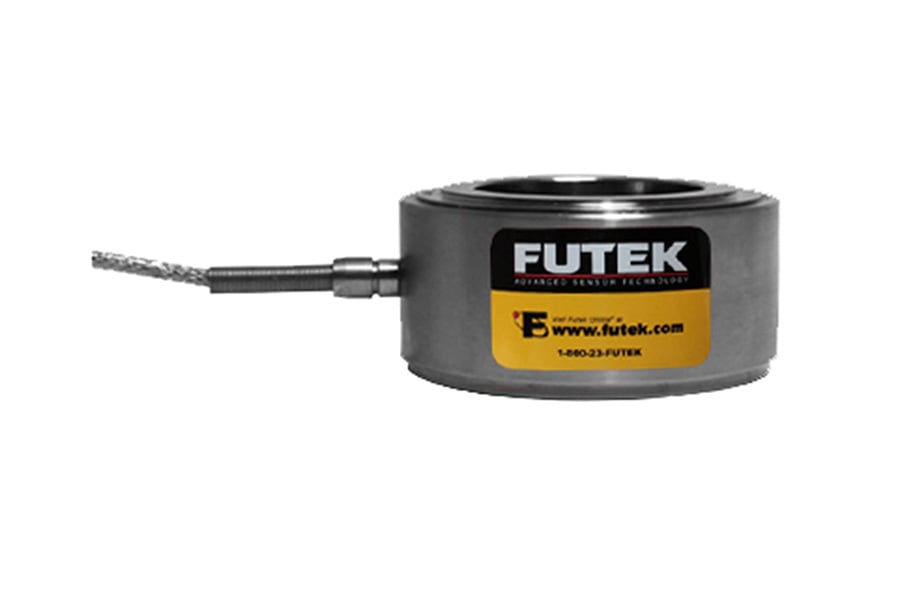

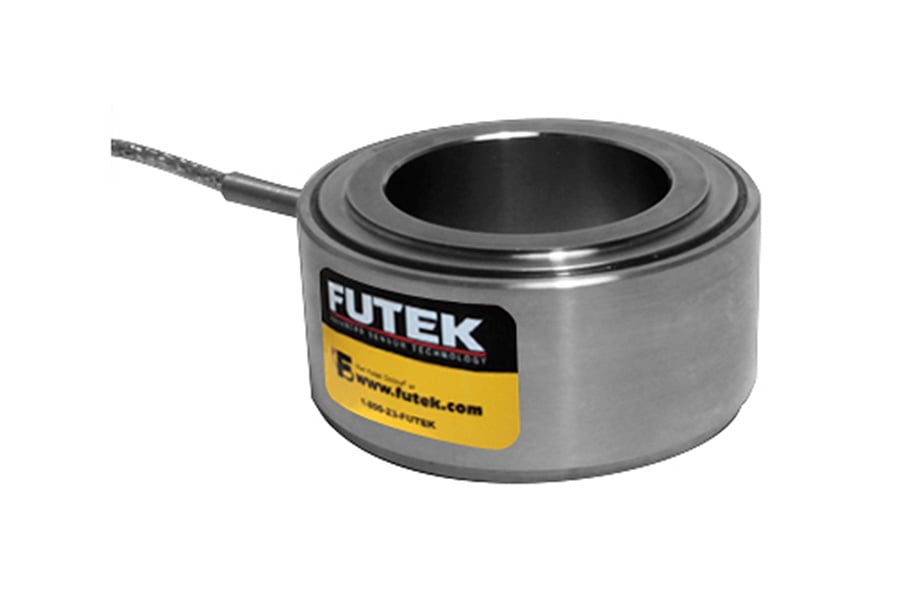

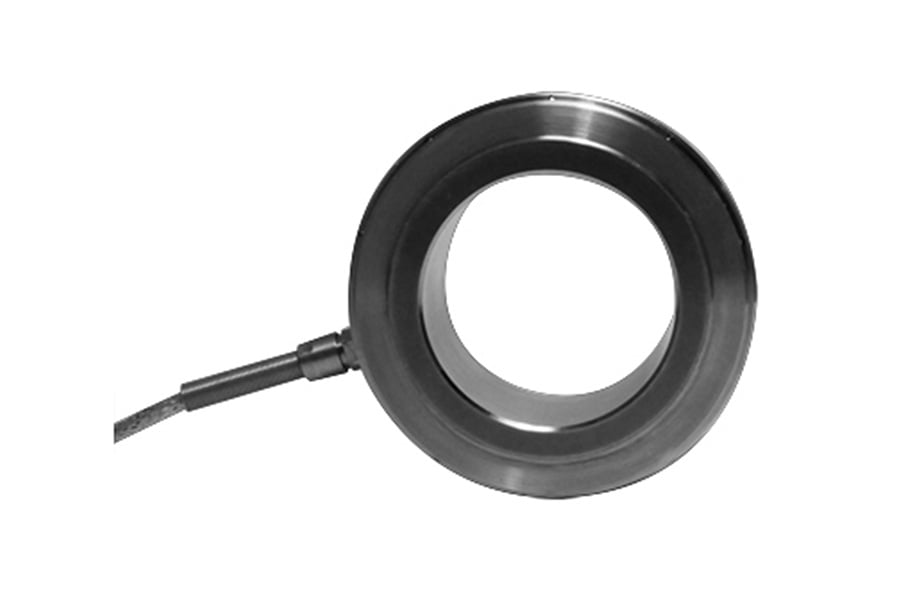

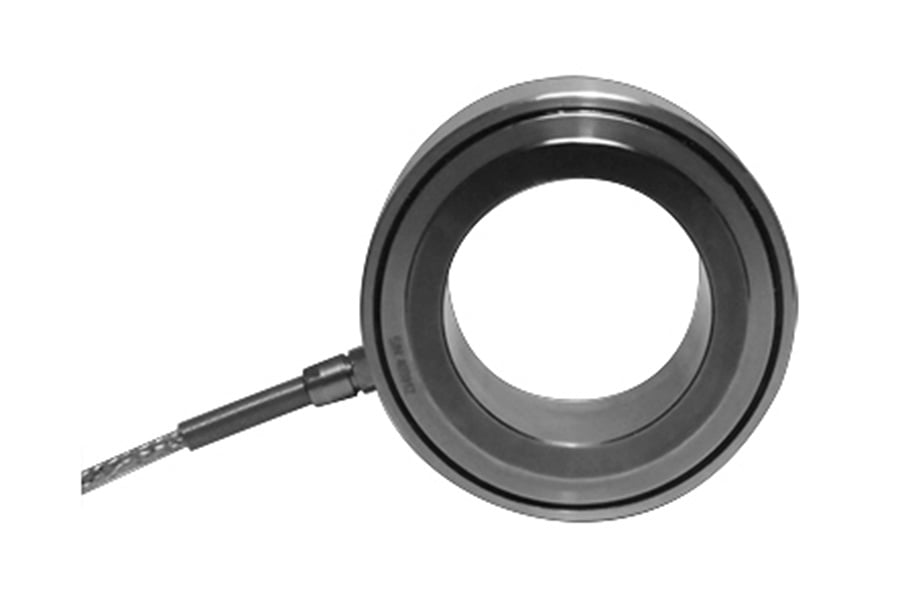

QLA343 是一款定制通孔环形/垫圈测力传感器，具有 1.5 英寸 [38 毫米] 大内径、紧凑型 2.5 英寸 [63 毫米] 外径、薄型 1.25 英寸 [31 毫米] 高度以及具有强大应力消除功能的 30 英尺 [9 m] 集成电缆。

量程40000 lb

额定量程最大 40000 lb

滞后±2 % RO

非线性±2 % RO

输出电阻350 Ω（标称）

额定输出2 mV/V（标称）

安全过载最大 150 % RO

激励电压1–18 VDC

输入电阻372 Ω（标称）

绝缘电阻最小 500 MΩ @ 50 VDC

校准测试激励10 VDC

补偿温度60–160 °F

工作温度-45–200 °F

量程温漂±0.02 % Load/°F

零点温漂±0.01 % RO/°F

零点平衡±3 % RO

订货号可选规格型号说明操作

QSH01432

量程40000lb

QLA343，40000 lb，定制测力垫圈传感器，材质 - 17-4 PH 不锈钢，内径 1.53" [38.9 mm] × 1.25" 高度 [31.8 mm]，28 AWG 4 芯编织屏蔽 PVC 电缆，30 ft 长
