产品说明

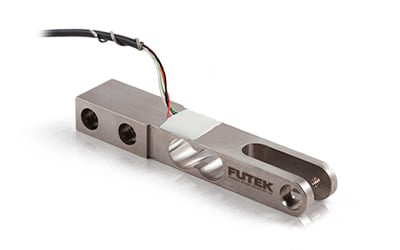

QLA328 型是一款定制轭弯曲梁侧装式测力传感器，设计有 2x 0.125” (3.18 mm) 通孔用于安装。该测力传感器设计用于测量弯曲载荷，额定容量为 18 磅 (80.06 N)，安全过载保护为 27 (120.1 N)。它由 17-4 PH 不锈钢制成，并在整个应变片上提供保形涂层保护惠斯通电桥具有 60 至 160 °F（15 至 72 °C）的热补偿，其非线性度为额定输出（RO）的 ± 1.0%。它包括 2 英尺（0.6 m）长的 #29 AWG 4 导体屏蔽电缆。

性能参数

额定量程最大 18 lb
滞后±0.5 % RO
非线性±1 % RO
非重复性±0.1 % RO
输出电阻1000 Ω（标称）
额定输出1 mV/V（标称）

机械参数

安全过载最大 150 % RO

电气参数

激励电压1–15 VDC
输入电阻1000 Ω（标称）
绝缘电阻最小 500 MΩ @ 50 VDC

校准参数

校准测试激励10 VDC

温度参数

补偿温度60–160 °F
工作温度32–200 °F
量程温漂±0.02 % Load/°F
零点温漂±0.02 % RO/°F

零点参数

零点平衡±3 % RO
订货号可选规格型号说明操作
QSH01340
量程18lb

QLA328，18 lb，定制叉架式弯曲梁测力传感器，顶部安装，2.81" [71.4 mm] 长度，材质 - 17-4 PH 不锈钢，29 AWG 4 芯 螺旋屏蔽硅胶 电缆，2 ft 长

询价
QSH01341
量程26lb

QLA328，26 lb，定制叉架式弯曲梁测力传感器，侧装式，2.81" [71.4 mm] 长度，材质 - 17-4 PH 不锈钢，29 AWG 4 芯 螺旋屏蔽硅胶 电缆，2 ft 长

询价
QSH01447
量程18lb

QLA328，18 lb，定制叉架式弯曲梁测力传感器，侧装式，2.873" [72.96 mm] 长度，材质 - 17-4 PH 不锈钢，29 AWG 4 芯 螺旋屏蔽硅胶 电缆，2 ft 长

询价
QSH01448
量程18lb

QLA328，18 lb，定制叉架式弯曲梁测力传感器，顶部安装，2.873" [72.96 mm] 长度，材质 - 17-4 PH 不锈钢，29 AWG 4 芯 螺旋屏蔽硅胶 电缆，2 ft 长

询价

Resources

规格书、图纸与技术资料

01

尺寸与量程图纸

外形尺寸、安装和量程资料

QLA328 尺寸与量程图纸二维图纸
