FUTEK QLA308 定制型测力传感器

01 / 04

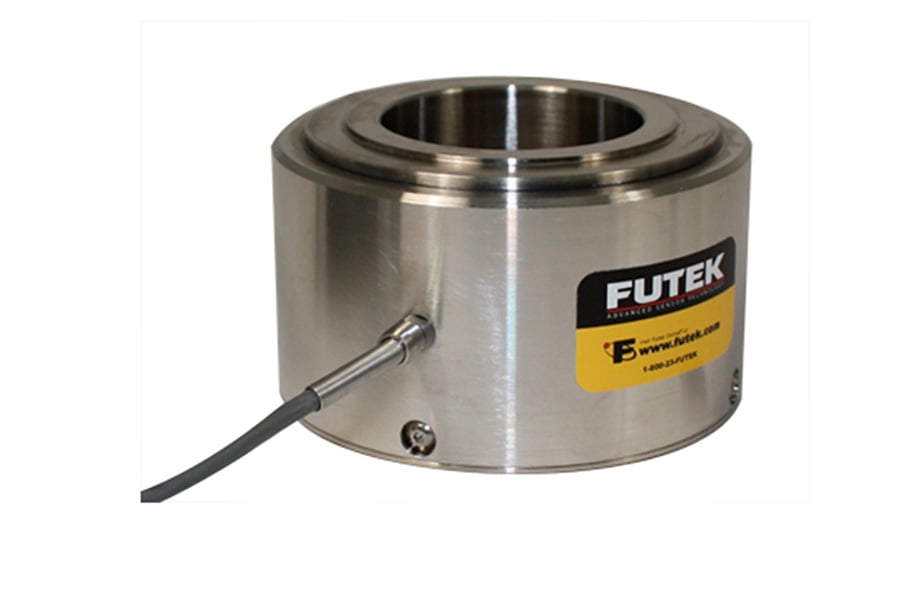

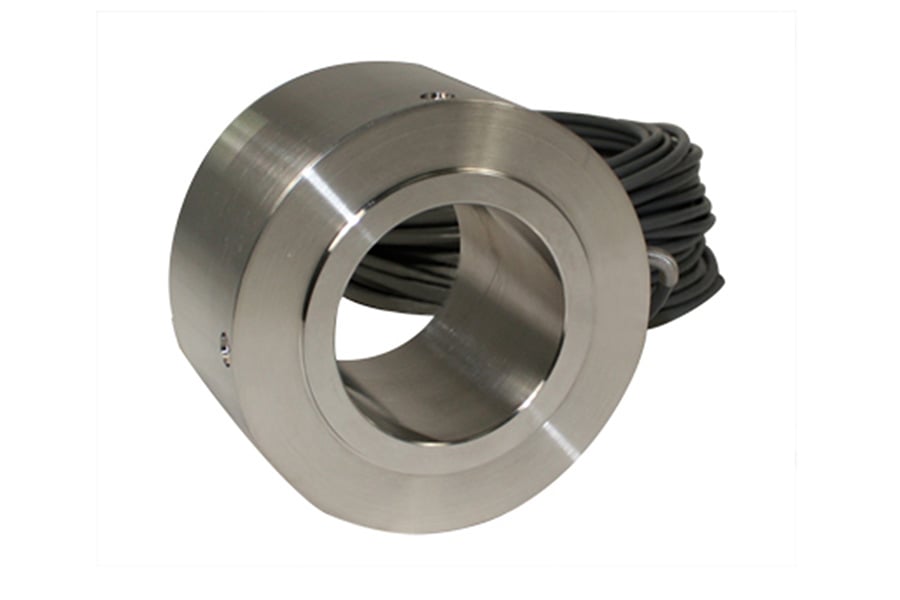

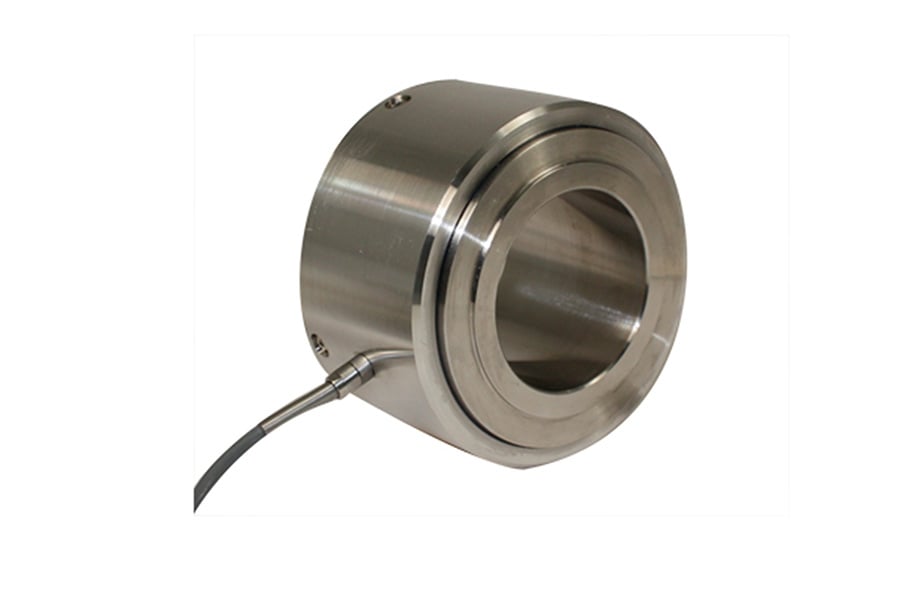

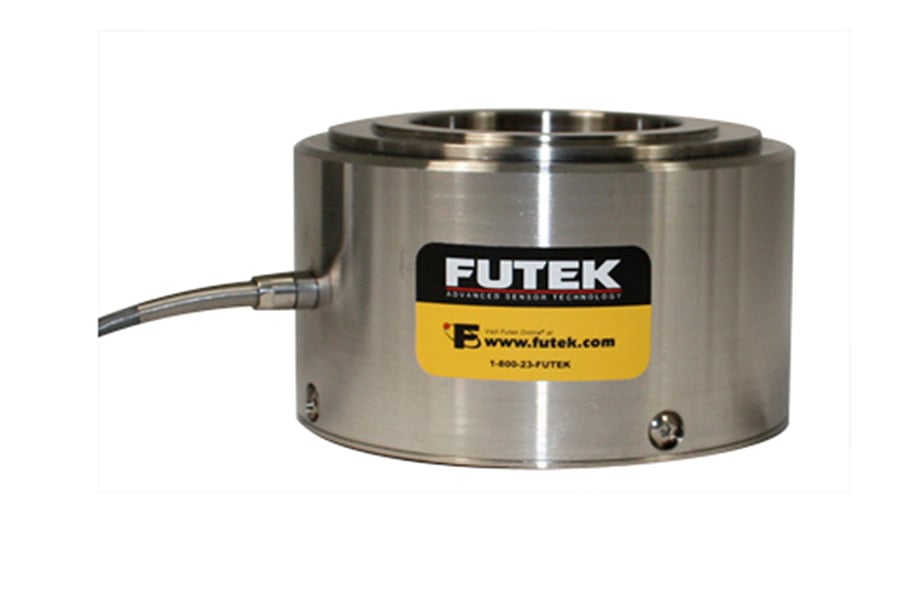

FUTEK QLA308 测力传感器

额定量程最大 200000 N

滞后±1 % RO

非线性±3 % RO

非重复性±0.5 % RO

输出电阻700 Ω（标称）

额定输出1 mV/V（标称）

安全过载最大 300 % RO

激励电压1–15 VDC

输入电阻700 Ω（标称）

绝缘电阻最小 500 MΩ @ 50 VDC

校准测试激励10 VDC

补偿温度60–160 °F

工作温度-40–200 °F

量程温漂±0.02 % Load/°F

零点温漂±0.02 % RO/°F

零点平衡±3 % RO

订货号可选规格型号说明操作

QSH01095

量程45000lb

QLA308，45000 lb [200 KN]，定制测力垫圈，外径 3.73" [94.7 mm] × 内径 2.04" [51.8 mm] × 2.25" [57.2 mm] 高，40 ft PVC 电缆

QSH01394

量程90000lb

QLA308，90000 lb [400 KN]，定制测力垫圈，外径 3.73" [94.7 mm] × 内径 2.04" [51.8 mm] × 2.25" [57.2 mm] 高，40 ft PVC 电缆
