FUTEK QLA284 定制型测力传感器

01 / 04

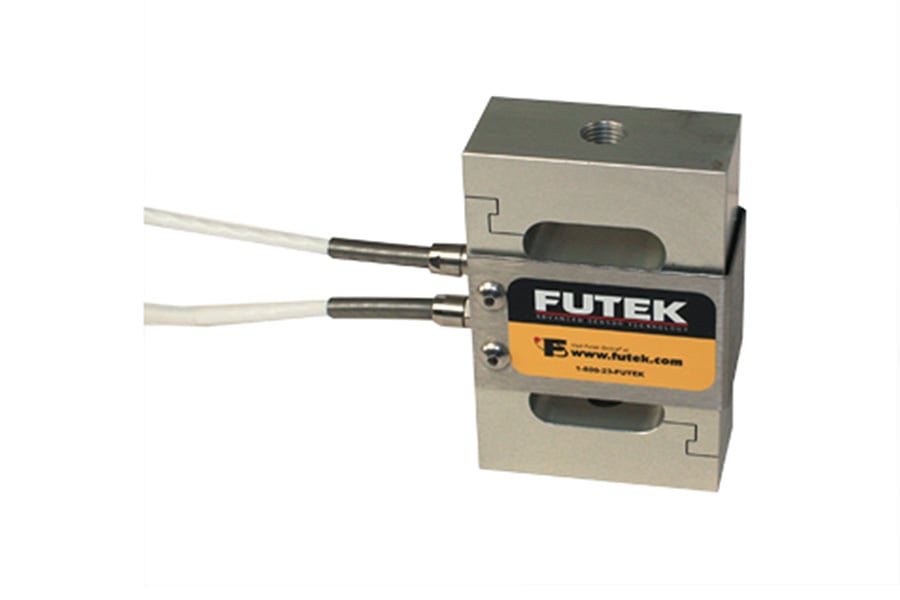

双桥 S 梁测力传感器

量程200 lb

额定量程最大 200 lb

滞后±0.25 % RO

非线性±0.25 % RO

非重复性±0.05 % RO

输出电阻1000 Ω（标称）

额定输出2.7 mV/V（标称）

安全过载最大 2125 lb

激励电压1–15 VDC

输入电阻1000 Ω（标称）

绝缘电阻最小 500 MΩ @ 50 VDC

校准测试激励10 VDC

分流校准值150 kΩ

补偿温度32–120 °F

工作温度32–158 °F

量程温漂±0.005 % Load/°F

零点温漂±0.005 % RO/°F

订货号可选规格型号说明操作

QSH02010

量程200lb

QLA284，1/2/3/4 通道： 200 lb，4 通道： 200 lb，拉伸与压缩航空级测力传感器带 1000% 过载保护，材质 - 7075-T6 铝合金，3/8-24 螺纹，四桥路，M27500 26 AWG 电缆带 2x D38999/26MB35Px 连接器

Resources

规格书、图纸与技术资料

外形尺寸、安装和量程资料

请提供订货号、量程、安装方式和输出要求，我们将协助核对原厂图纸与校准要求。
