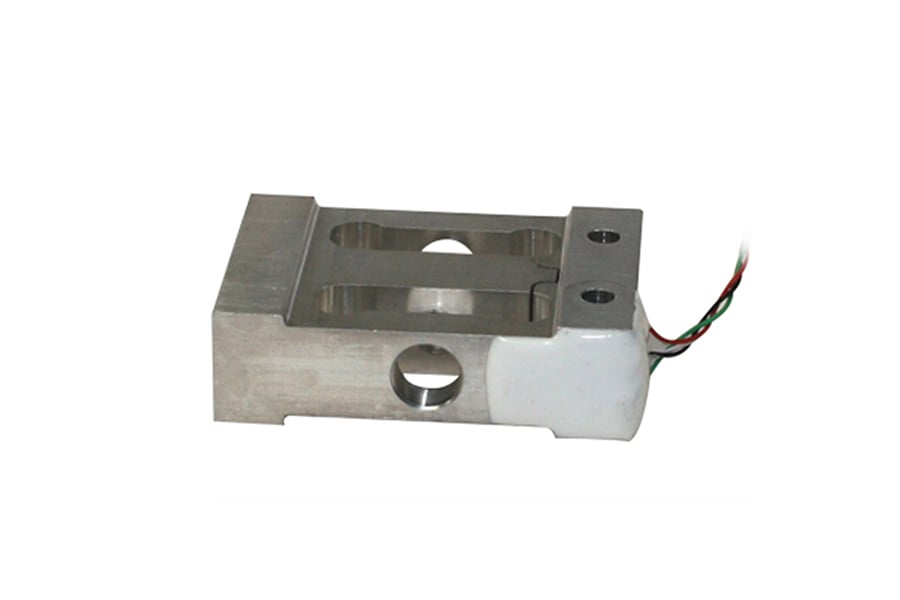

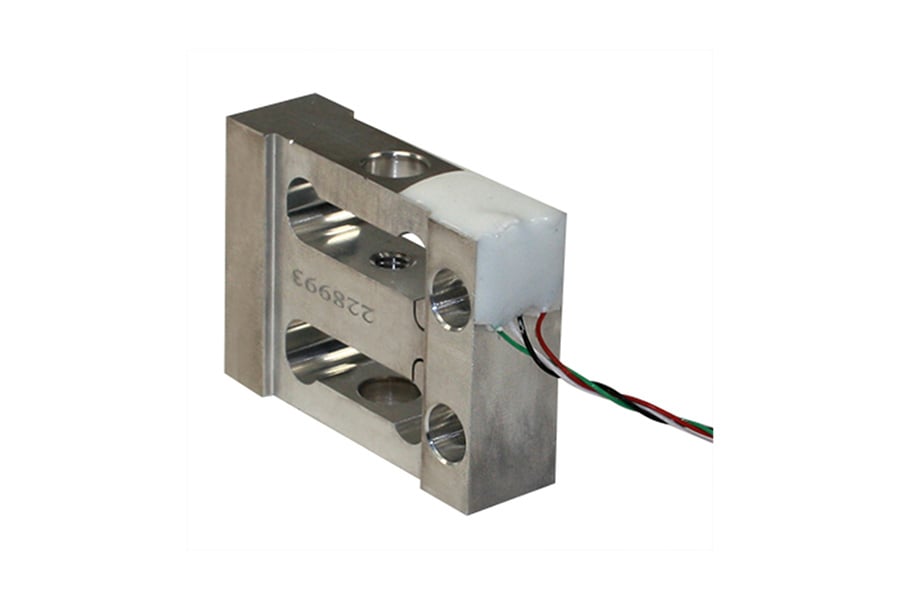

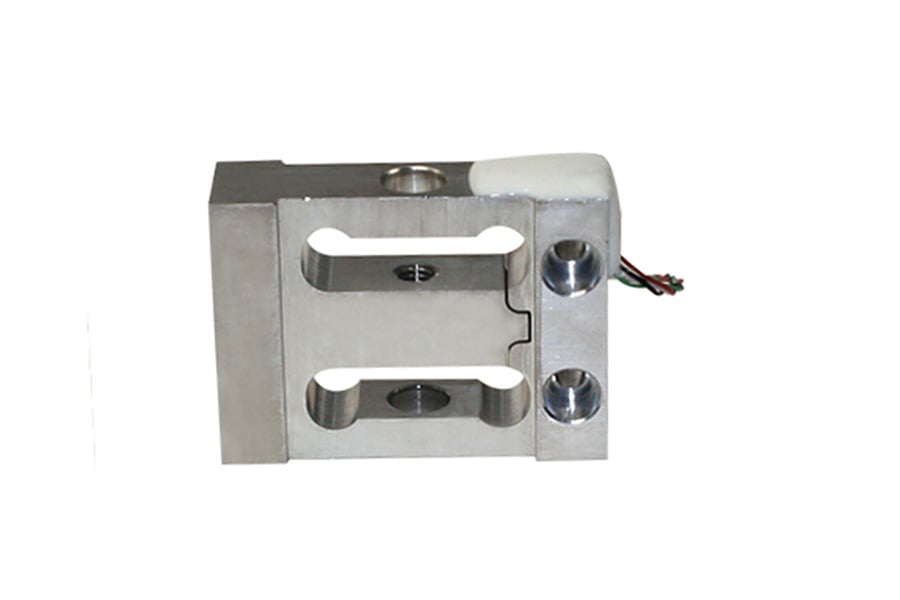

FUTEK QLA215 定制型测力传感器

01 / 03

产品说明

平行四边形测力传感器

性能参数

额定量程最大 100 lb

滞后±0.2 % RO

非线性±0.2 % RO

非重复性±0.05 % RO

输出电阻1000 Ω（标称）

额定输出1 mV/V（标称）

电气参数

激励电压1–18 VDC

输入电阻1000 Ω（标称）

校准参数

校准测试激励10 VDC

温度参数

补偿温度60–160 °F

工作温度-60–200 °F

量程温漂±0.02 % Load/°F

零点温漂±0.02 % RO/°F

订货号可选规格型号说明操作

QSH00488

量程100lb

QLA215，100 lb，平行梁式测力传感器，类似于 LSM300，材质 - 2024-T4 铝合金，#10-32 螺纹，29 AWG 4 芯螺旋特氟龙电缆，6 in 长

QSH00565

量程50lb

QLA215，50 lb，平行梁式测力传感器，类似于 LSM300，材质 - 2024-T4 铝合金，29 AWG 4 芯螺旋特氟龙电缆，6 in 长

QSH00931

量程2.2lb

QLA215，2.2 lb，平行梁式测力传感器，类似于 LSM300，材质 - 2024-T4 铝合金，29 AWG 4 芯螺旋特氟龙电缆，6 in 长

QSH01085

量程10lb

QLA215，10 lb，平行梁式测力传感器，类似于 LSM300，材质 - 2024-T4 铝合金，#10-32 螺纹，29 AWG 4 芯螺旋特氟龙电缆，6 in 长

QSH01165

量程5lb

QLA215，5 lb，平行梁式测力传感器，类似于 LSM300，材质 - 2024-T4 铝合金，#10-32 螺纹，29 AWG 4 芯螺旋特氟龙电缆，6 in 长

Resources

规格书、图纸与技术资料

01

尺寸与量程图纸

外形尺寸、安装和量程资料

QLA215 尺寸与量程图纸二维图纸
