FUTEK QLA129 定制型测力传感器

01 / 04

产品说明

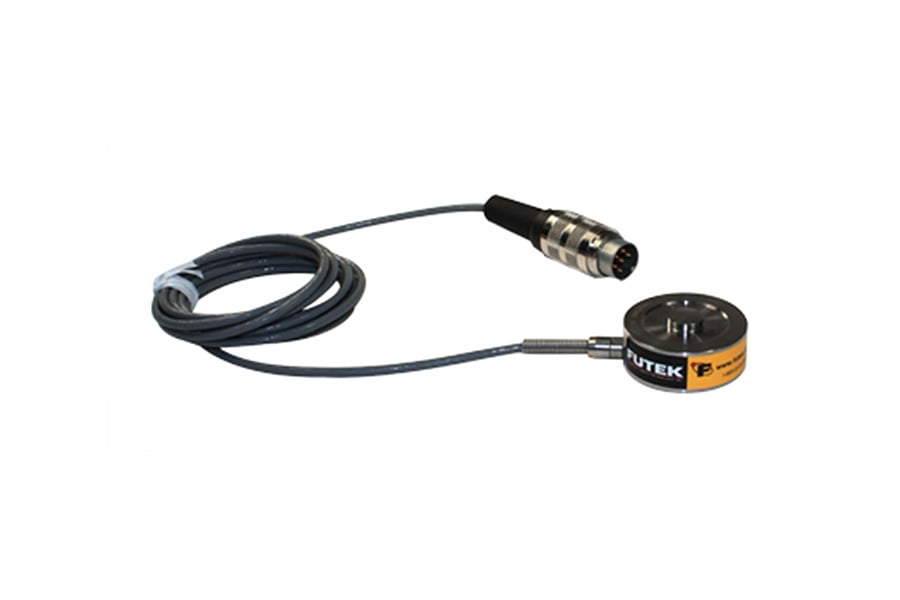

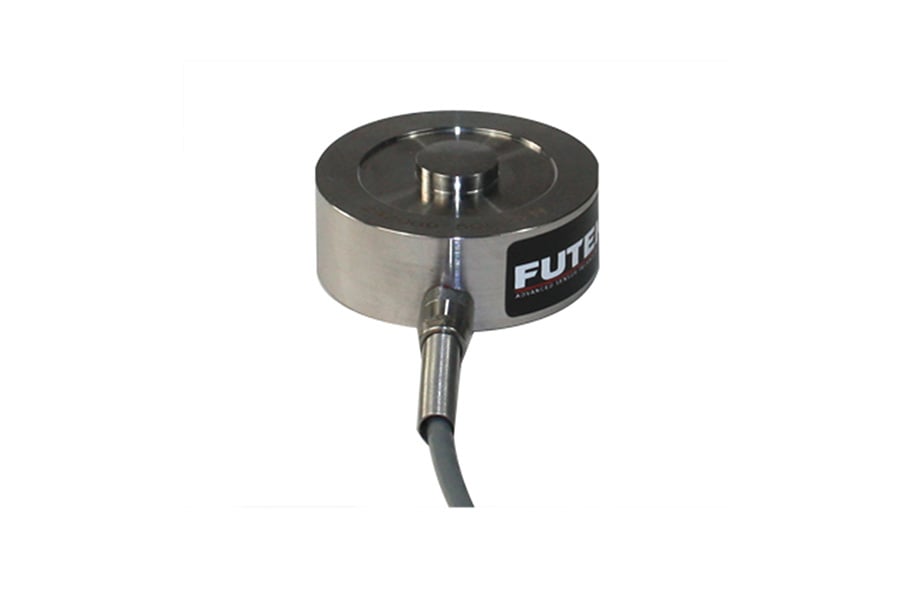

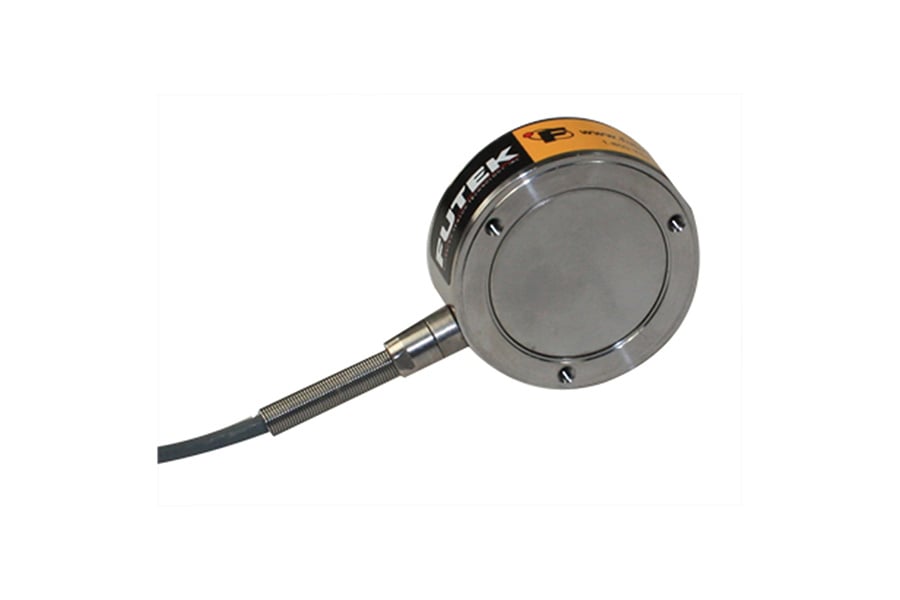

QLA129 型是一款定制的底部测力传感器，传感器底部具有 (3) 个 M2.5x0.45 螺纹安装孔。它的额定容量高达 11261 lbf (50000 N)，外径为 1.48” (37.6 mm)，高度为 0.63 英寸 (16.0 mm)。它具有集成的径向引出 26 AWG 4 芯编织屏蔽电缆，长 7 ft (2.1 m)，带有 6 针 Binder 连接器。它采用坚固耐用的材料制成17-4 PH 不锈钢。

性能参数

额定量程最大 20000 N

滞后±0.5 % RO

非线性±0.5 % RO

非重复性±0.1 % RO

输出电阻700 Ω（标称）

额定输出0.98–1.02 mV/V（标称）

电气参数

激励电压1–18 VDC

输入电阻700 Ω（标称）

校准参数

校准测试激励10 VDC

分流校准值200 kΩ

温度参数

补偿温度60–160 °F

工作温度-5–212 °F

量程温漂±0.02 % Load/°F

零点温漂±0.005 % RO/°F

订货号可选规格型号说明操作

QSH01902

量程20000N

QLA129，20000 N，定制按钮式测力传感器带 M2.5x0.45 螺纹式安装孔，1 mV/V ±2%，符合 RoHS，材质 - 17-4 PH 不锈钢，26 AWG 4 芯编织屏蔽红色特氟龙电缆，7 ft 长带 6 针 Binder

询价

QSH01903

量程50000N

QLA129，50000 N，定制按钮式测力传感器带 M2.5x0.45 螺纹式安装孔，1 mV/V ±2%，符合 RoHS，材质 - 17-4 PH 不锈钢，26 AWG 4 芯编织屏蔽红色特氟龙电缆，7 ft 长带 6 针 Binder

询价

QSH01942

量程50000N

QLA129，50000 N，定制按钮式测力传感器带 M2.5x0.45 螺纹式安装孔，1 mV/V，-60 至 250 F [-51 至 121 C]，符合 RoHS，材质 - 17-4 PH 不锈钢，26 AWG 4 芯编织屏蔽红色特氟龙电缆，7 ft 长

询价

QSH02236

量程20000N

QLA129，20000 N，定制按钮式测力传感器带 M2.5x0.45 螺纹式安装孔，1 mV/V ±2%，符合 RoHS，材质 - 17-4 PH 不锈钢，26 AWG 4 芯编织屏蔽红色特氟龙电缆，7 ft 长带 9 针 DSub 连接器

询价

QSH02292

量程50000N

QLA129，50000 N，定制按钮式测力传感器带 M2.5x0.45 螺纹式安装孔，1 mV/V ±2%，符合 RoHS，材质 - 17-4 PH 不锈钢，26 AWG 4 芯编织屏蔽红色特氟龙电缆，7 ft 长带 9 针 DSub 连接器

询价

Resources

规格书、图纸与技术资料

尺寸与量程图纸

外形尺寸、安装和量程资料

QLA129 尺寸与量程图纸二维图纸
