FUTEK LLB500 高量程压缩按钮传感器 | 15000–30000 lb

FUTEK LLB500 · 按钮型

PRODUCT OVERVIEW

连接灵活、可短时浸水且耐用

直径 50.3 mm、高 25.4 mm，覆盖 15000–30000 lb，采用 CC19 插座、IP67 防护和底部安装孔。

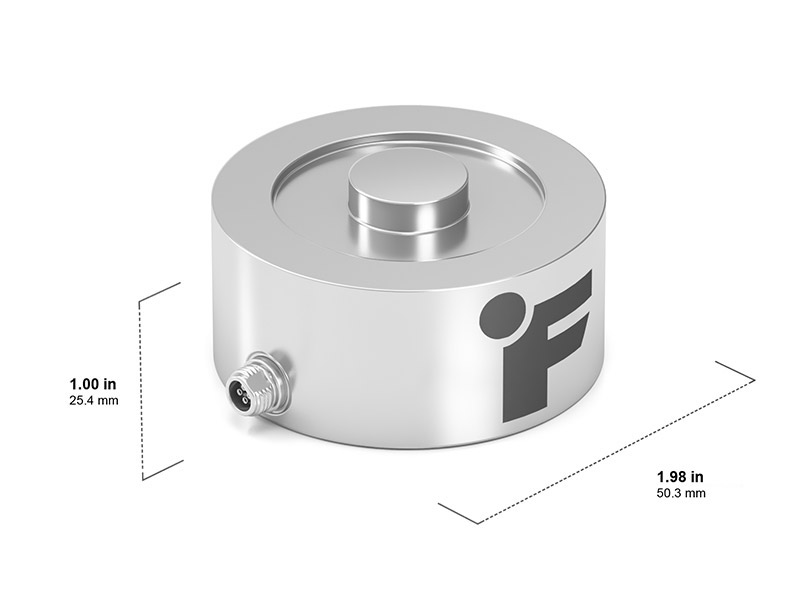

LLB500 的直径为 1.98 in（50.3 mm）、高度为 1 in（25.4 mm），在相对紧凑的结构中覆盖 15000–30000 lb（6804–13608 kg）量程。三个安装孔便于将产品固定在压装或轴向压力应用中，例如涡轮轴载荷测量和 CNC 工件受力检测。

当前版本采用一体化四针微型插座并达到 IP67，可提供较高的防水能力和短时浸水能力。电缆可以像插头一样从传感器上拆下，发生损坏时能够单独更换，从而降低传感器因线缆故障而停用的风险。

LLB500 覆盖 15000–30000 lb（66.72–133.44 kN）压缩量程，在同类紧凑封装中提供较宽的测量范围。产品底部设有三个螺纹安装孔，可从底部牢固固定，便于装夹和设备集成。

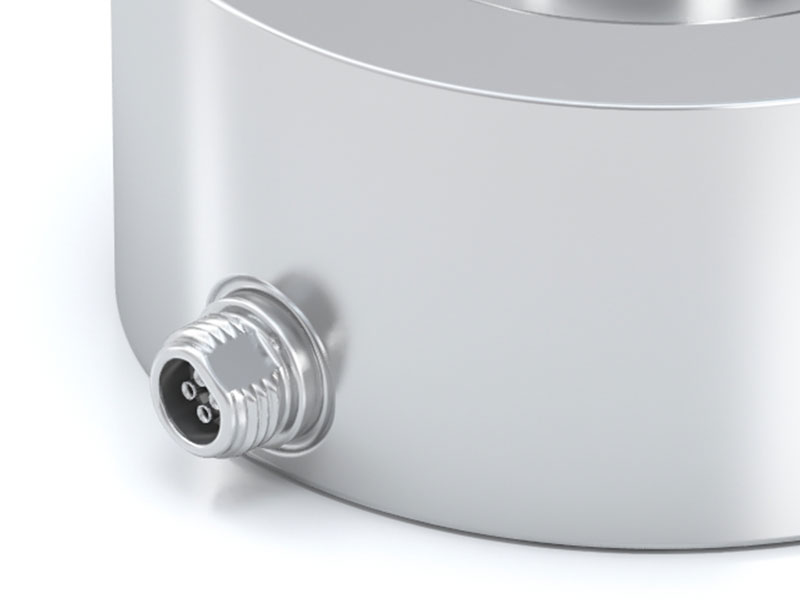

当前版本采用四针微型插座，电缆可像插头一样从传感器上拆装。电缆被割断或损坏时可以单独更换，无需更换整个传感器，从而节省时间和成本；插接式结构也简化安装、缩短安装时间并提高设备可用率。

LLB500 的固有频率为 24–26 kHz，可提供较快响应，有利于动态应用中的测量精度和测试周期。其较高刚度将挠度控制在 0.0037–0.0046 in（随量程变化）。

LLB500 采用标称 700 Ω 电桥，与传统按钮或称重传感器相比，电流消耗可降低约 50%。这一特性尤其适合电池供电设备，以及空间紧凑、需要控制内部发热的嵌入式应用。

按钮顶部的球面半径经过专门设计，以尽可能保持测量精度。球面结构减小与加载附件的接触区域，使载荷更均匀地传递到敏感区域，并补偿加载位置可能存在的轻微偏差。

传感器主体采用航空级 17-4 PH 沉淀硬化不锈钢，可在较宽温度范围内提供高强度、高硬度和耐腐蚀性；材料与制造质量共同构成产品耐用性和可靠性的基础。

缝焊不锈钢壳体具有较高强度和耐腐蚀性，可增强对物理损伤及其他恶劣环境条件的防护。弹性体经过专门热处理，以提高耐久性并延长传感器使用寿命。

四针微型插座版本采用坚固的密封组件，减少水汽从连接位置进入。IP67 防护可承受 1 m 水深最长 30 分钟的短时浸水，并扩大其在潮湿、多雨或高湿度户外环境中的应用范围。
