FUTEK LLB450 高量程压缩按钮传感器 | 5000–10000 lb

FUTEK LLB450 · 按钮型

PRODUCT OVERVIEW

精确、可短时浸水且耐用

直径 37.6 mm、高 16.0 mm，覆盖 5000–10000 lb，采用 CC19 四针微型插座和 IP67 密封结构。

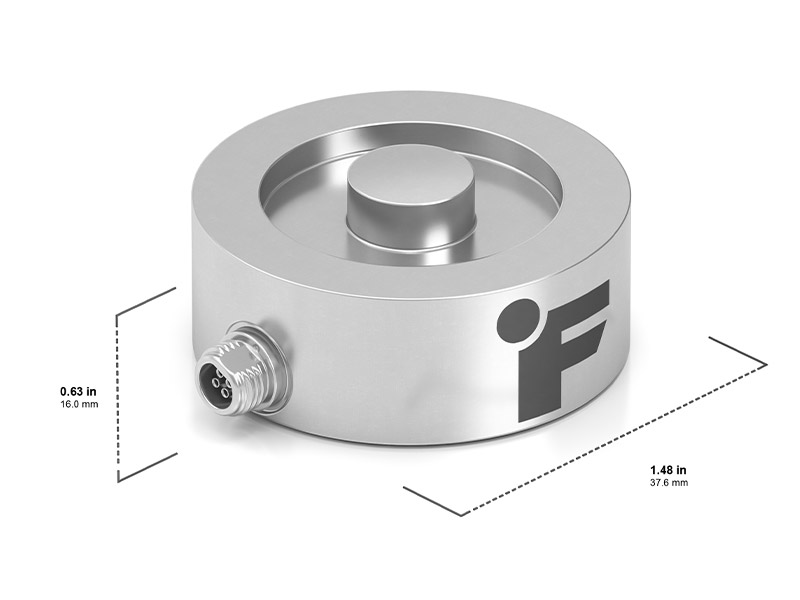

LLB450 的直径为 1.48 in（37.6 mm）、高度为 0.63 in（16.0 mm），在紧凑封装中覆盖 5000–10000 lb（2268–4536 kg）量程。三个安装孔便于将产品固定在压装或轴向压力应用中，例如涡轮轴载荷测量和 CNC 工件受力检测。

当前版本采用一体化四针微型插座并达到 IP67，可提供较高的防水能力和短时浸水能力；电缆可像插头一样拆卸，发生损坏时能够单独更换。还可按需提供真空或低释气、高低温、辐射环境、可高压灭菌以及高振动或高冲击等定制版本。

LLB450 覆盖 5000–10000 lb（22.24–44.48 kN）压缩量程，在同类紧凑封装中提供较宽的测量范围。产品底部设有三个螺纹安装孔，可从底部牢固固定，便于装夹和设备集成。

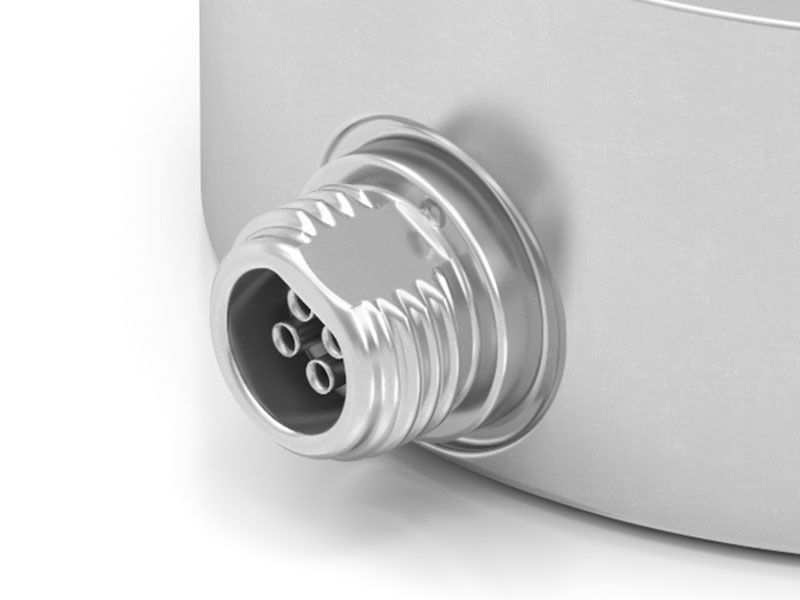

当前版本采用四针微型插座，电缆可像插头一样从传感器上拆装。电缆被割断或损坏时可以单独更换，无需更换整个传感器，从而节省时间和成本；插接式结构也简化安装、缩短安装时间并提高设备可用率。

LLB450 的固有频率为 34–36 kHz，可提供较快响应，有利于动态应用中的测量精度和测试周期。其较高刚度使标称挠度低至 0.003 in（0.076 mm）。

LLB450 采用标称 700 Ω 电桥，与传统按钮或称重传感器相比，电流消耗可降低约 50%。这一特性尤其适合电池供电设备，以及空间紧凑、需要控制内部发热的嵌入式应用。

按钮顶部的球面半径经过专门设计，以尽可能保持测量精度。球面结构减小与加载附件的接触区域，使载荷更均匀地传递到敏感区域，并补偿加载位置可能存在的轻微偏差。

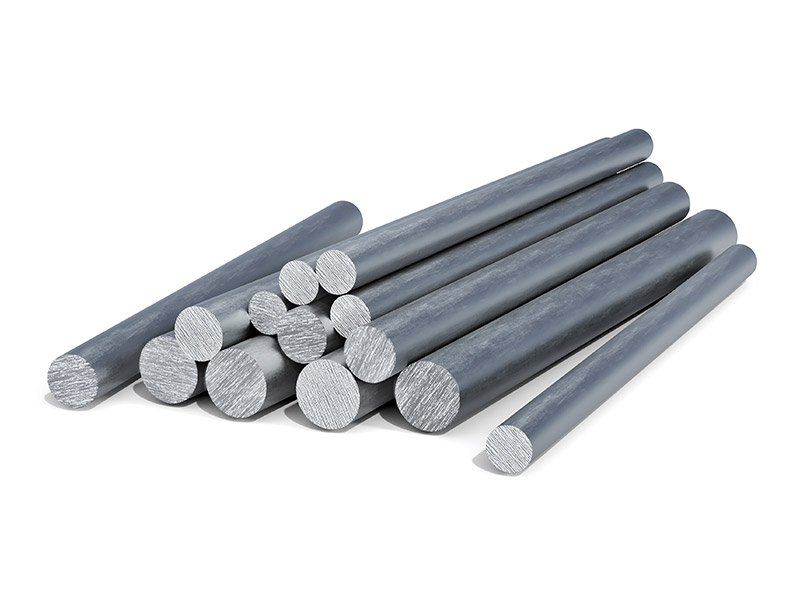

传感器主体采用航空级 17-4 PH 沉淀硬化不锈钢，可在较宽温度范围内提供高强度、高硬度和耐腐蚀性；材料与制造质量共同构成产品耐用性和可靠性的基础。

缝焊不锈钢壳体具有较高强度和耐腐蚀性，可增强对物理损伤及其他恶劣环境条件的防护。弹性体经过专门热处理，以提高耐久性并延长传感器使用寿命。

四针微型插座版本采用坚固的密封组件，减少水汽从连接位置进入。IP67 防护可承受 1 m 水深最长 30 分钟的短时浸水，并扩大其在潮湿、多雨或高湿度户外环境中的应用范围。
