宽量程与灵活安装
LLB300 覆盖 25–1000 lb（111–4448 N）压缩量程，对于如此紧凑的结构而言具有较宽的测量范围。安装方式灵活，可通过外缘夹持、螺纹孔安装、螺钉固定或安装在沉孔中；实际安装时应保持载荷同轴并控制侧向力和扭矩。
FUTEK LLB300 高性能微型压缩式按钮传感器 | 25–1000 lb
FUTEK LLB300 · 按钮型
PRODUCT OVERVIEW
关键任务应用中的紧凑型高性能传感器

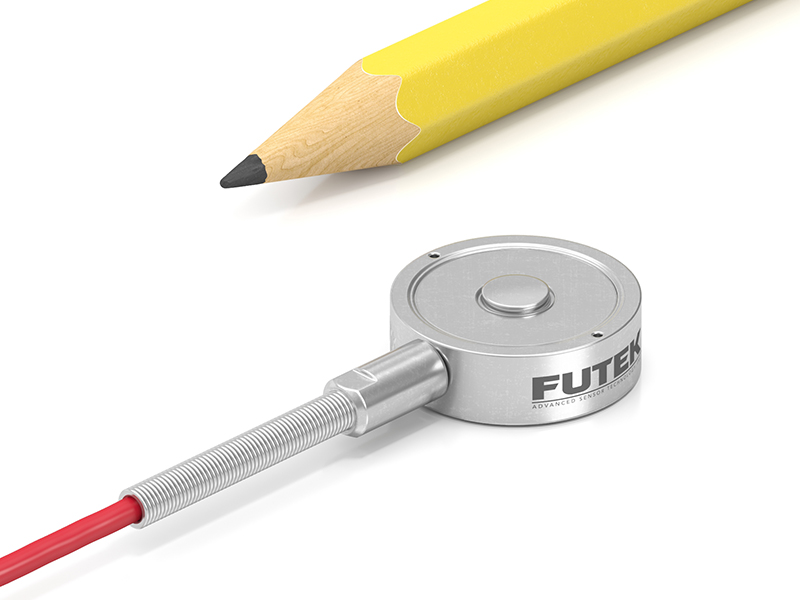

直径 18.8 mm、高 6.4 mm，采用交叉梁结构，覆盖 25–1000 lb，并支持最高 121°C 工作温度。LLB300 并非普通按钮传感器，而是一款以较小占用空间提供高性能的交叉梁式传感器。它在直径 0.74 in（18.8 mm）、高度 0.25 in（6.4 mm）的封装中覆盖 25–1000 lb（11.34–453.6 kg）量程，可在最高 250°F（121°C）的高温环境中工作，并可按特殊订单提供低释气、真空适配版本，适合航空航天、军工等关键任务应用。
高疲劳优化弹性体使额定非线性达到 0.2%。特殊电桥配置与交叉梁结构共同抵消偏轴载荷的影响，精密设计的线性交叉梁进一步提高整体测量性能。
坚固耐用的不锈钢结构
不锈钢壳体具有较高强度和耐腐蚀性，可增强对物理损伤及其他恶劣环境条件的防护。弹性体经过专门热处理，以提高耐久性并延长传感器使用寿命。高固有频率，响应更快
LLB300 的固有频率为 21–58 kHz（随量程变化），可提供较快响应，有利于动态应用中的测量精度和测试周期。其较高刚度将挠度控制在 0.0003–0.001 in（随量程变化）。定制敏感元件进一步改善整体性能。机械式电缆应力消除结构还能在动态环境中保护电缆。700 Ω 电桥，降低功耗
LLB300 采用标称 700 Ω 电桥，与传统按钮或称重传感器相比，电流消耗可降低约 50%。这一特性尤其适合电池供电设备，以及空间紧凑、需要控制内部发热的嵌入式应用。面向精度与动态响应设计
LLB300 的额定非线性仅为 0.2%，标称挠度为 0.0007–0.001 in。独特的交叉梁结构、定制敏感元件以及针对电缆的应力消除设计共同改善测量性能。球面加载端，面向精度设计
按钮顶部的球面半径经过专门设计，以尽可能保持测量精度。球面结构减小与加载附件的接触区域，使载荷更均匀地传递到敏感区域，并补偿加载位置可能存在的轻微偏差。17-4 PH 沉淀硬化不锈钢
传感器主体采用航空级 17-4 PH 沉淀硬化不锈钢，可在较宽温度范围内提供高强度、高硬度和耐腐蚀性，并具备低滞后、低蠕变特性；材料与制造质量共同构成产品耐用性和可靠性的基础。

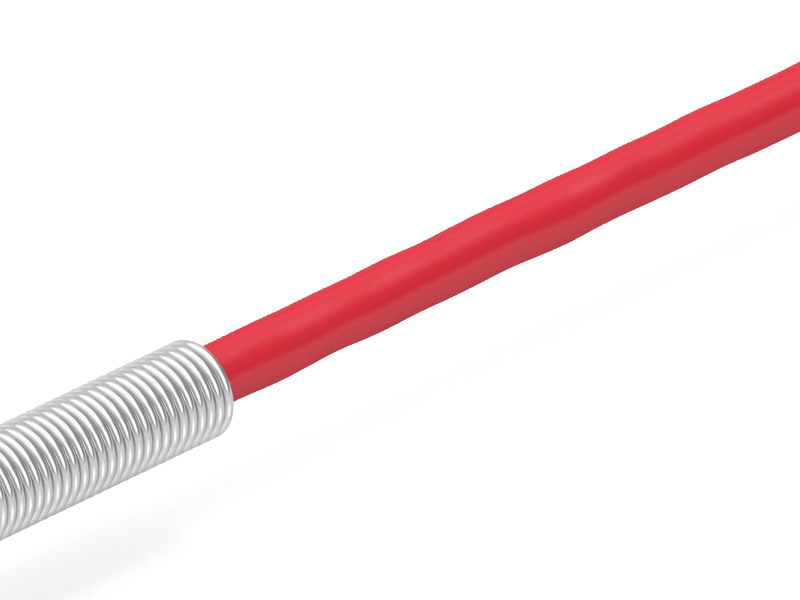

坚固的屏蔽电缆与应力消除结构
标准配置为 #29 AWG，4 芯螺旋屏蔽 Teflon 电缆，长 10 ft（3 m）。电缆采用机械压接并设置应力消除结构，可在恶劣环境中提供牢固连接。
