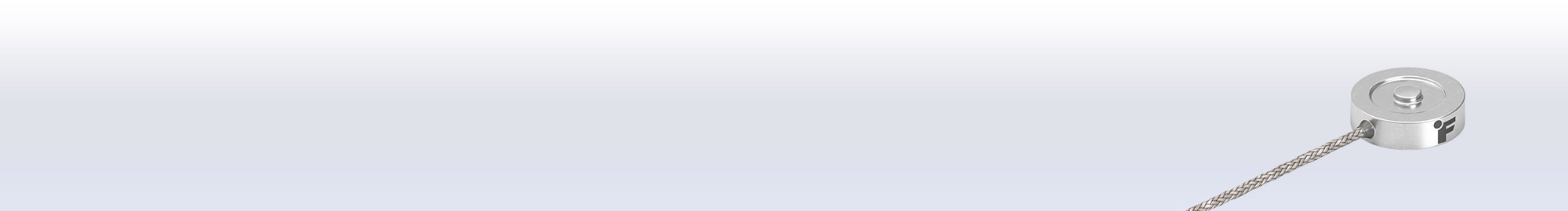

FUTEK LLB250 微型压缩式按钮传感器 | 100–250 lb
FUTEK LLB250 · 按钮型
PRODUCT OVERVIEW
微型高性能，并具备高频响应

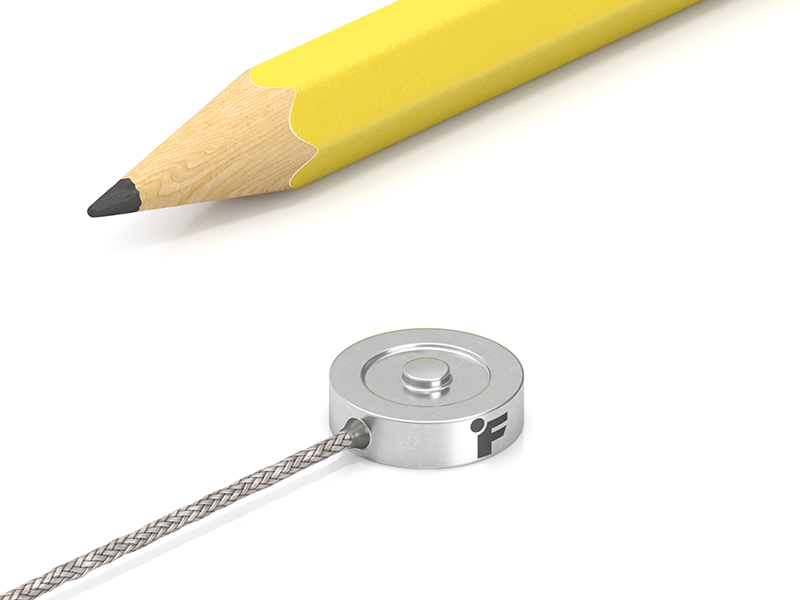

直径 12.7 mm、高 3.91 mm，覆盖 100–250 lb，具有高固有频率、低挠度和内部温度补偿。LLB250 在微型按钮传感器中兼具紧凑尺寸、较高量程和精度：直径仅 0.5 in（12.7 mm）、高度仅 0.15 in（3.9 mm），却可测量最高 250 lb 的压力。定制敏感元件与壳体稳固集成，内部零点平衡和温度补偿提高可靠性、精度与性能；单应变元件设计还完全取消应变计之间的连线，有助于改善校准表现。
产品适用于压装或轴向压力应用，例如涡轮轴载荷测量和 CNC 工件受力检测。标准配置为 #34 AWG、4 芯、5 ft（1.5 m）高柔性编织屏蔽电缆；还可针对 OEM 应用修改，并可在 DFM/DFX 阶段提供应用与工程支持。
面向精度与动态响应设计

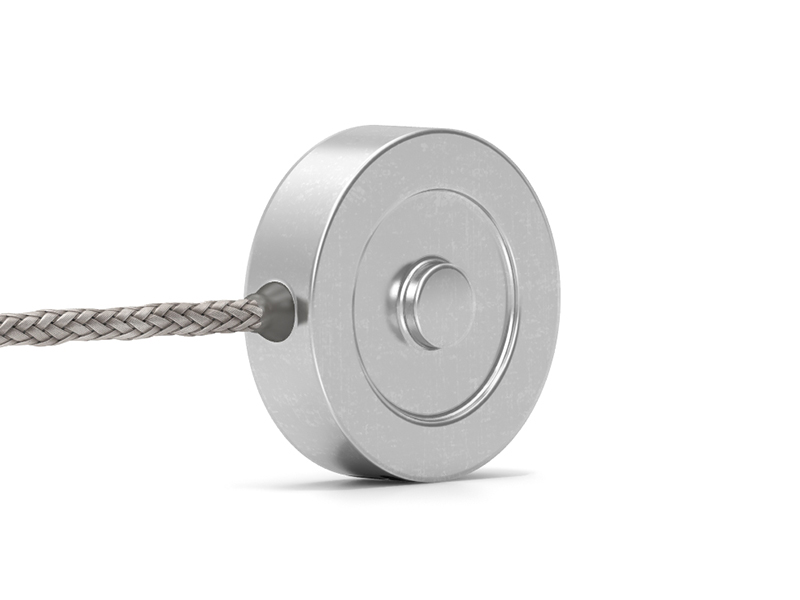

LLB250 的标称挠度为 0.0005 in，非线性从 0.5% 起。球面加载端减小与加载附件的接触区域，使载荷更均匀地传递到敏感区域，并补偿轻微的安装偏差，从而兼顾紧凑结构与测量精度。
高固有频率，响应更快
LLB250 的固有频率为 33–41.7 kHz，可提供较快响应，有利于动态应用中的测量精度和测试周期。其较高刚度使标称挠度低至 0.0005 in（0.013 mm）。定制敏感元件进一步改善整体性能。
坚固耐用的不锈钢结构
航空级不锈钢壳体具有较高强度和耐腐蚀性，可增强对物理损伤及其他恶劣环境条件的防护。弹性体经过专门热处理，以提高耐久性并延长传感器使用寿命。集成温度补偿
传感器已在内部完成温度补偿，无需外部调理电路，因此可以在不增加额外调理成本的情况下改善精度，同时为电缆走向和长度定制保留灵活性。17-4 PH 沉淀硬化不锈钢
传感器主体采用航空级 17-4 PH 沉淀硬化不锈钢，可在较宽温度范围内提供高强度、高硬度和耐腐蚀性；材料与制造质量共同构成产品耐用性和可靠性的基础。

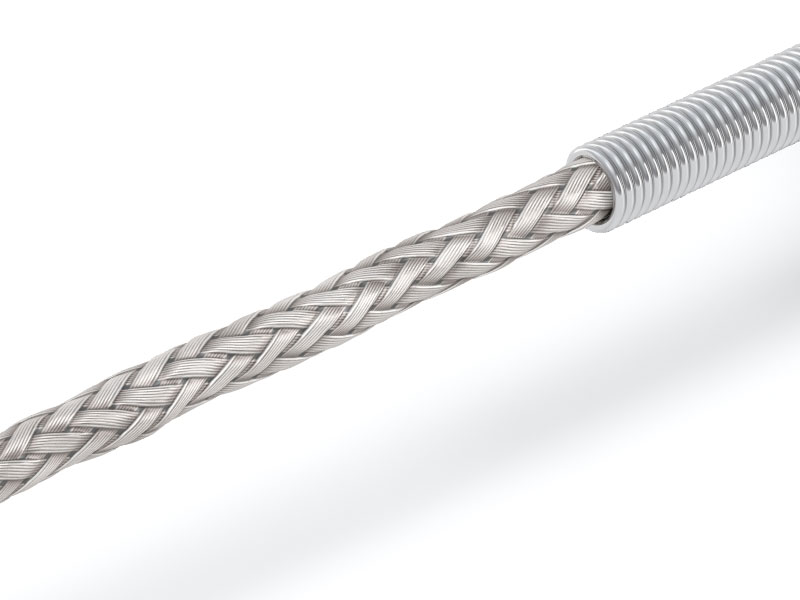

高柔性屏蔽电缆
标准配置为 #34 AWG，4 芯编织屏蔽电缆，长 5 ft（1.5 m）。电缆可在很小的弯曲半径内灵活布线，编织屏蔽层覆盖信号导线，并显著降低杂散磁场和静电场干扰。需要注意的是，这种电缆虽然柔软，但并非面向高频反复弯折循环设计。
