量程与安装灵活性
LLB130 覆盖 1000 g–50 lb（9.8–222.4 N）压缩量程，对于如此紧凑的结构而言具有较宽的测量范围。安装方式灵活，可通过外缘夹持、螺钉固定或安装在沉孔中；实际安装时应保持载荷同轴并控制侧向力和扭矩。

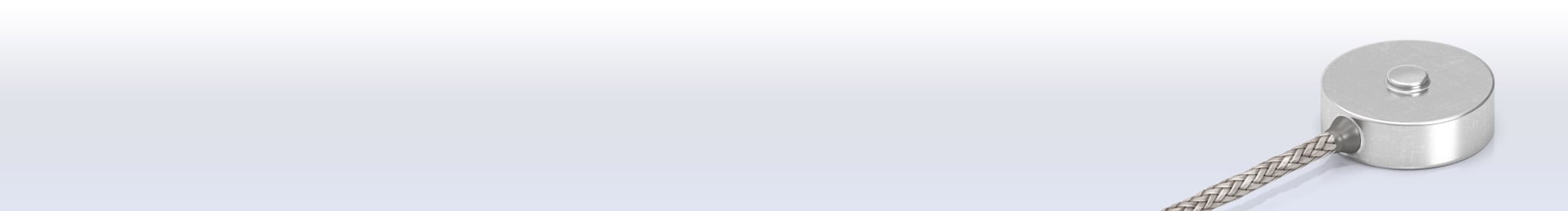

FUTEK LLB130 超微型压缩式按钮传感器 | 1000 g–50 lb
FUTEK LLB130 · 按钮型
PRODUCT OVERVIEW
极小占用空间下的高精度与高可靠性

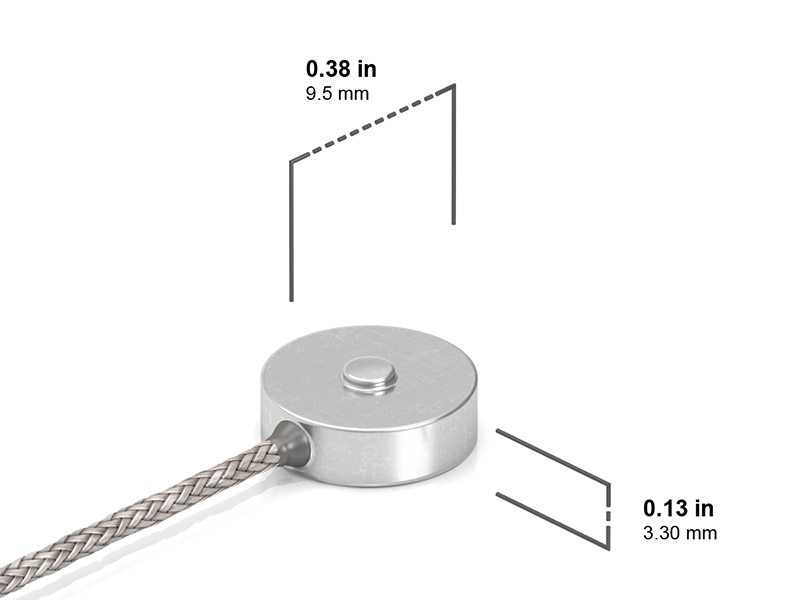

直径 9.5 mm、高 3.3 mm，覆盖 1000 g–50 lb，采用单应变元件、内部温度补偿和高柔性编织屏蔽电缆。LLB130 是一款兼具高精度与高可靠性的超微型压缩式按钮传感器。其外径仅 0.38 in（9.5 mm）、高度仅 0.13 in（3.3 mm）；定制单应变元件与壳体形成稳固的一体化结构，并完全取消应变计之间的内部连线，从而改善校准表现。定制敏感元件还能扩大有效应变测量区域，减少重复性误差并降低安装偏差带来的影响。
系列压缩量程从 35.27 oz（1000 g）到 50 lb（22.68 kg），适用于压装或轴向压力测量，例如涡轮轴载荷测量和 CNC 工件受力检测。标准配置为 #34 AWG、4 芯、5 ft（1.5 m）高柔性编织屏蔽电缆；还可按 OEM 应用进行修改，并可在 DFM/DFX 阶段提供应用与工程支持。

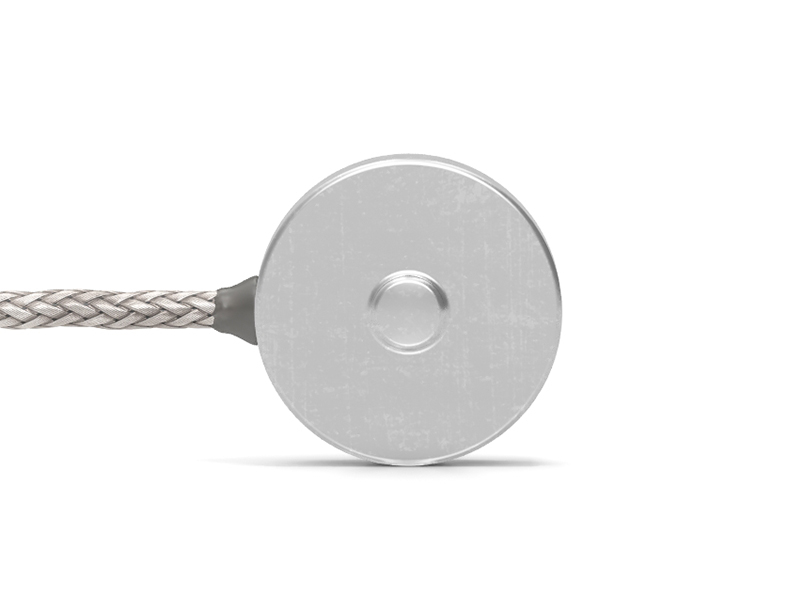

球面加载端，面向精度设计
按钮顶部的球面半径经过专门设计，以尽可能保持测量精度。球面结构减小与加载附件的接触区域，使载荷更均匀地传递到敏感区域，并补偿加载位置可能存在的轻微偏差。高刚度与快速动态响应
LLB130 的固有频率为 20–52 kHz（随量程变化），可提供较快响应，有利于动态应用中的测量精度和测试周期。其较高刚度使标称挠度低至 0.0005 in（0.013 mm）。IP64 防护，适合潮湿环境
LLB130 达到 IP64，可防止粉尘进入并承受来自各方向的溅水，因此可用于湿度较高的环境；该等级不代表可持续浸水。降低偏载引起的重复性误差
定制敏感元件与传感器壳体稳固集成，并完全取消应变计之间的内部连线，从而改善校准表现。它还能扩大有效敏感区域周围的应变测量范围，降低偏轴载荷引起的重复性误差，并减小安装不当对结果的影响。内部零点平衡与温度补偿
单体式敏感元件内部集成零点平衡和温度补偿，降低装配或维护时意外移除补偿电路的风险。高柔性屏蔽电缆
标准配置为 #34 AWG，4 芯不锈钢编织屏蔽 Teflon 电缆，长 5 ft（1.5 m）。电缆可在很小的弯曲半径内灵活布线，编织屏蔽层覆盖信号导线，并显著降低杂散磁场和静电场干扰。需要注意的是，这种电缆虽然柔软，但并非面向高频反复弯折循环设计。
坚固耐用的不锈钢结构
不锈钢壳体具有较高强度和耐腐蚀性，可增强对物理损伤及其他恶劣环境条件的防护。弹性体经过专门热处理，以提高耐久性并延长传感器使用寿命。金属壳体还能减少可能影响精度和可靠性的外界干扰。17-4 PH 沉淀硬化不锈钢
传感器主体采用航空级 17-4 PH 沉淀硬化不锈钢，可在较宽温度范围内提供高强度、高硬度和耐腐蚀性；材料与制造质量共同构成产品耐用性和可靠性的基础。
