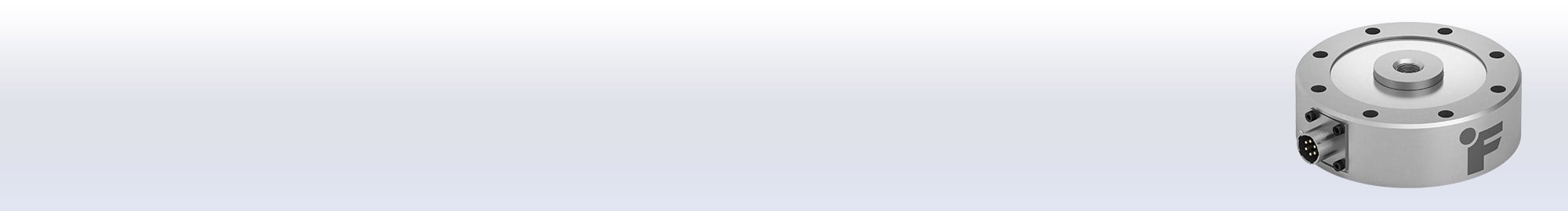

FUTEKLCF451疲劳级低轮廓轮辐式拉压力传感器

LCF451 是 LCF450 的疲劳级版本。与 LCF450 类似,它面向拉力与压力测量应用。

  • 250–5000 lb(1112 N–22.24 kN)量程可测量轴向拉力与压力;具体额定输出和动态参数随订货型号变化。
  • ±0.1% RO 非线性滞后为 ±0.2% RO,不重复性为 ±0.05% RO。
  • 150% RO 安全过载安装时应保持载荷同轴,并控制侧向力和弯矩。
  • IP65 防护防护等级以当前规格书及具体连接配置为准。
01

产品概览

FUTEK LCF451 · 轮辐式
FUTEK LCF451 疲劳级低轮廓轮辐式拉压力传感器 | 250–5000 lb

PRODUCT OVERVIEW

面向高循环载荷的疲劳级低轮廓结构

量程 250–5000 lb,采用轮辐式低轮廓结构,可进行轴向拉力与压力测量。

LCF451 是 LCF450 的疲劳级版本。与 LCF450 类似,它面向拉力与压力测量应用。

量程与材料配置

250–1000 lb 量程采用阳极氧化铝,2500–5000 lb 量程采用 17-4 不锈钢。
02

技术参数

性能参数

量程250 lb(1112 N);500 lb(2224 N);1000 lb(4448 N);2500 lb(11.12 kN);5000 lb(22.24 kN)
额定输出(RO)标称 1 mV/V
非线性±0.1% RO
滞后±0.2% RO
不重复性±0.05% RO
固有频率7–9.9 kHz(随量程变化)

电气参数

激励电压最大 20 VDC 或 VAC
电桥电阻标称 700 Ω
连接方式按订货型号配置

机械与环境

外形尺寸疲劳级低轮廓轮辐式结构 mm
重量按量程与材料配置
安全过载150% RO
挠度0.0002–0.002 in
材料250–1000 lb:阳极氧化铝;2500–5000 lb:17-4 PH 不锈钢
防护等级IP65

温度特性

工作温度-50 至 93°C
补偿温度15 至 72°C

校准参数

标准校准标准 5 点压力校准
03

选型说明

选型时需匹配量程、安装螺纹与连接方式。

不同订货型号的额定输出、挠度、材料和固有频率可能不同,请结合测量范围与动态要求核对。

04

资料下载

产品技术资料

用于核对量程、尺寸、性能和接线信息

交互式三维模型

在线查看模型,或下载 STEP 文件用于夹具与结构设计

LCF451 STEP 三维模型STP · 交互式预览
下载 STP

需要确认量程、安装或校准方案?

请提供最大工作载荷、安装空间、加载方向、动态频率、输出接口与环境条件,我们将协助确认订货型号和配套仪表。

选型咨询
05

应用与服务

从量程、空间、偏载、动态响应、安装和连接条件出发完成选型。

典型应用

  • 罐体与料斗称重
  • 材料力学与耐久测试
  • 连续载荷监测
  • 测功机与执行器测力
  • 起重与称重系统
  • OEM 设备集成

应用选型要点

选型时需核对量程、安装尺寸、加载方向、运动频率、连接方式和信号接口。
