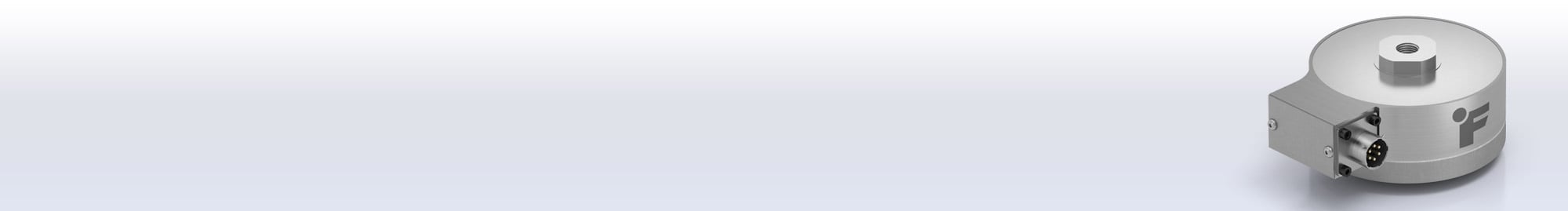

FUTEK LCF400 高抗偏载轮辐式拉压力传感器 | 250–5000 lb

FUTEK LCF400 · 轮辐式

PRODUCT OVERVIEW

低轮廓、高精度，并具备出色的偏载抵抗能力

量程 250–5000 lb，采用轮辐式低轮廓结构，可进行轴向拉力与压力测量。

LCF400 是一款高精度、用途灵活的低轮廓轮辐式传感器。独特的单体多梁弹性体能够抵抗较大的外来载荷，同时具备极低挠度、低非线性和快速动态响应。

LCF400 可同时测量拉力与压力，适合垂直安装空间有限、并且需要在偏心载荷或其他外来载荷作用下仍保持高精度与可靠性的轴向测量应用。

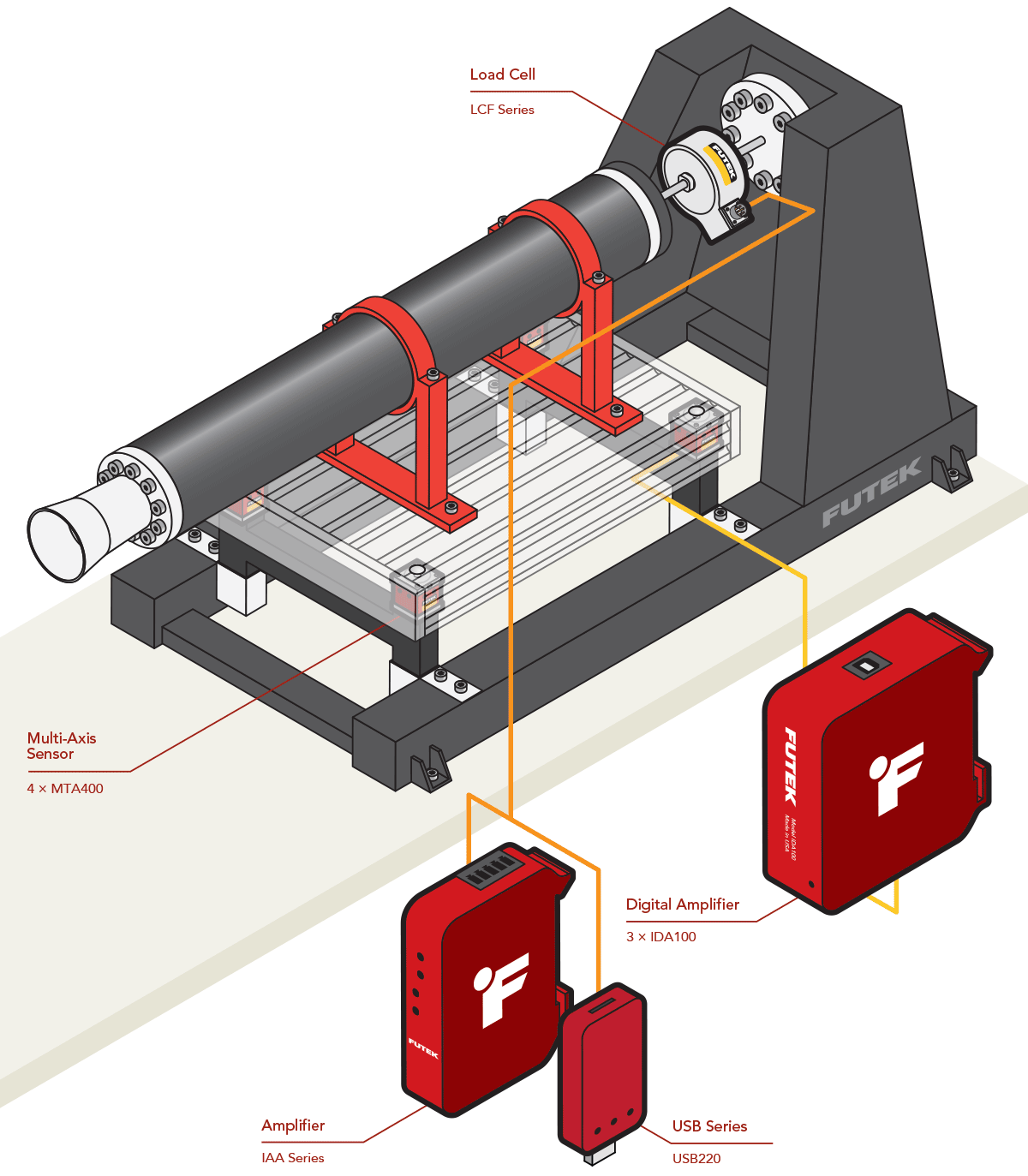

量程覆盖 250–5000 lb（113–2268 kg），工作温度为 -65 至 200°F（-54 至 93°C），两端采用 M12 × 1.75 公制外螺纹与内螺纹。典型应用包括连续载荷监测和汽车测功机测试；还可提供带 TEDS 校准数据自动识别以及双电桥或冗余电桥的升级版本。

传感器高 50.8 mm、直径 88.4 mm，无需大幅改造设备即可集成。弹性体采用集成底板设计，降低了传感器总高度，因此比传统轮辐式传感器更加紧凑。

专有多梁结构由整块合金完整加工而成，多根轮辐与连接杆形成单体弹性体；结合金属箔应变计技术，为高精度测量提供基础。

高刚度内部弹性体带来低挠度和较低的偏轴载荷灵敏度，即使存在较大的外来载荷也能保持准确测量。两组各四根梁采用独特的错位布置，共同抵消外来力。

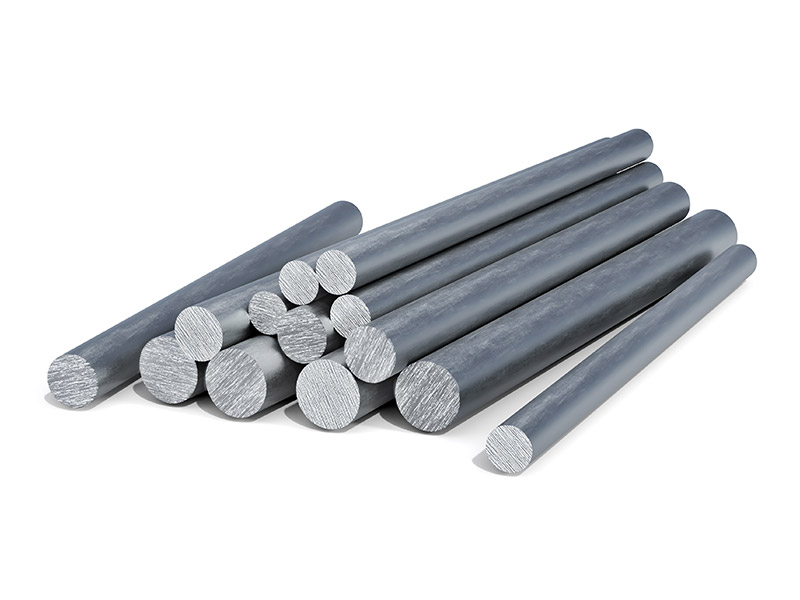

主体采用航空级 17-4 PH 沉淀硬化不锈钢，激光焊接壳体达到 IP64，在宽温范围内兼具强度、硬度和耐腐蚀性。

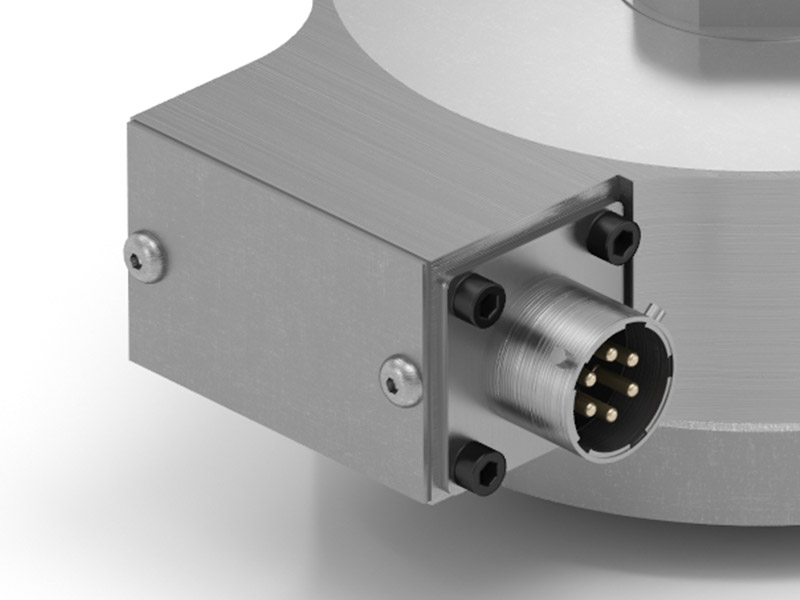

可选六针 Bendix 插座可快速连接或断开电缆。电缆损坏时，无需更换或拆卸传感器及其他系统部件即可更换线缆，从而缩短维护时间、提高系统可用率并降低总拥有成本。

固有频率为 2600–7700 Hz，可提供更快的动态响应，适合要求较高的连续载荷监测。在散料转运中，料源容器和接收装置均可使用该传感器，在不牺牲精度的情况下缩短物料转运时间并提高吞吐量。

可选 IEEE 1451.4 TEDS 保存传感器信息、放大器设置、灵敏度和参考激励范围。自动量程功能有助于减少设置错误，并可与 FUTEK 数字测力系统和手持显示仪等仪表即插即用。

适用于扭矩感测、发动机测功机测试、包装跌落测试、健身设备测力、材料力学测试、便携式起重称重、起重吊装、罐体与料斗称重、双罐液位控制、料仓重量监测、自动灌装、患者移位设备、罐体分配装置、卸扣销测力、注塑力反馈和髋关节假体疲劳测试。LCF400 还可定制双电桥、低释气、真空、低温和耐水版本。
