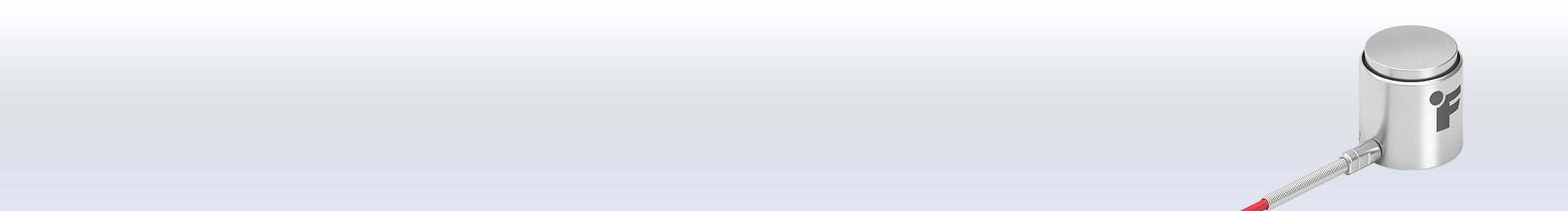

FUTEKLCA305微型柱式测力传感器

LCA305 是一款直径 22.4 mm 的微型柱式压缩测力传感器,覆盖 33.4 - 44.5kN,采用 17-4 PH 不锈钢结构;当前可核对到 33.4kN 潜水型和 44.5kN 焊接端盖型号。

  • 压缩载荷测量采用柱式受力结构,仅用于压缩方向加载。
  • 微型高量程直径 22.4 mm,量程覆盖 33.4 - 44.5kN。
  • 快速响应低挠度设计与较高固有频率为动态测量提供基础;当前原厂规格中,FSH04625 的固有频率为 50 kHz。
  • 标准与潜水型配置当前可核对到 33.4kN 潜水型和 44.5kN 焊接端盖型号,均采用 17-4 PH 不锈钢结构。
01

产品概览

FUTEK LCA305 微型柱式测力传感器

PRODUCT OVERVIEW

紧凑柱式结构,提供标准与潜水型配置

LCA305 以 Ø22.4 mm 微型柱式结构覆盖 33.4 - 44.5kN,并提供潜水型与焊接端盖配置,适合空间受限的高量程压缩测量。

LCA305 是一款直径 22.4 mm 的微型柱式压缩测力传感器,覆盖 33.4 - 44.5kN,采用 17-4 PH 不锈钢结构;当前可核对到 33.4kN 潜水型和 44.5kN 焊接端盖型号。

该系列仅用于压缩载荷测量,采用金属箔式应变片技术;凸起球面加载端有助于减小偏心载荷影响,线缆应力释放结构可增强连接处的抗拉保护。

紧凑柱式结构,面向高量程压缩测量

LCA305 以 Ø22.4 mm 微型柱式结构覆盖 33.4 - 44.5kN,并提供潜水型与焊接端盖配置,适合空间受限的高量程压缩测量。

低挠度与高固有频率

原厂资料将快速响应、低挠度和较高固有频率列为主要特点;当前原厂规格中,FSH04625 的固有频率为 50 kHz。

线缆应力释放结构

标准配置采用 10 ft(3 m)螺旋屏蔽聚四氟乙烯(Teflon)电缆,并通过应力释放结构降低线缆拉扯对连接处的影响。
02

技术参数

性能参数

Capacities7500lb、10000lb(33.4kN、44.5kN)
Rated Output (RO)标称 2 mV/V(FSH04625)
Nonlinearity±0.5% RO
Hysteresis±0.5% RO
Nonrepeatability±0.25% RO
Natural Frequency50 kHz(FSH04625)

电气参数

Excitation最大 18 VDC 或 VAC
Bridge Resistance标称 350 Ω
Insulation Resistance≥500 MΩ @ 50 VDC
Connection#29 AWG,4 芯螺旋屏蔽 Teflon 电缆,长 10 ft(3 m)
Wiring CodeWC1

机械与环境

Diameter直径 22.4 mm
Weight73 g(FSH04625)
Safe Overload150% RO
Material17-4 PH 沉淀硬化不锈钢
IP RatingIP64(标准规格)

温度特性

Operating Temperature-50 至 93°C(-60 至 200°F)
Compensated Temperature15 至 72°C(60 至 160°F)

校准参数

Calibration10 VDC 测试激励;标准 5 点压缩校准
Shunt Calibration Value60.4 kΩ(FSH04625)
03

型号与量程

2 个订货型号
订货号可选规格型号说明操作
QSH00933
量程7500lb

LCA305,7500 lb,微型柱式压缩测力传感器,17-4 PH 不锈钢,潜水型,10 ft Teflon 电缆

FSH04625
量程10000lb

LCA305,10000 lb,微型柱式压缩测力传感器,17-4 PH 不锈钢,焊接端盖,10 ft Teflon 电缆

04

资料下载

产品规格书

核对性能、尺寸、接线与量程

三维模型

用于结构集成与安装空间校核

LCA305 STEP 三维模型STP · 交互式预览
下载 STP

需要确认加载端、量程或配套仪表?

请提供最大压缩载荷、安装空间、动态频率、输出接口与环境条件,我们将协助确认订货型号。

选型咨询
05

应用与服务

典型应用

  • 压装与装配力监测
  • 高量程试验机
  • 工业设备压缩载荷验证
  • 紧凑型称重与测力机构
  • OEM 设备集成

应用选型要点

选型时需核对载荷范围、安装空间、受力方向、采样频率、电缆走向与环境要求。

选型咨询
