IOLITEicw-3xMEMS-ACC 三轴 EtherCAT MEMS 加速度采集设备

01 / 02

产品说明

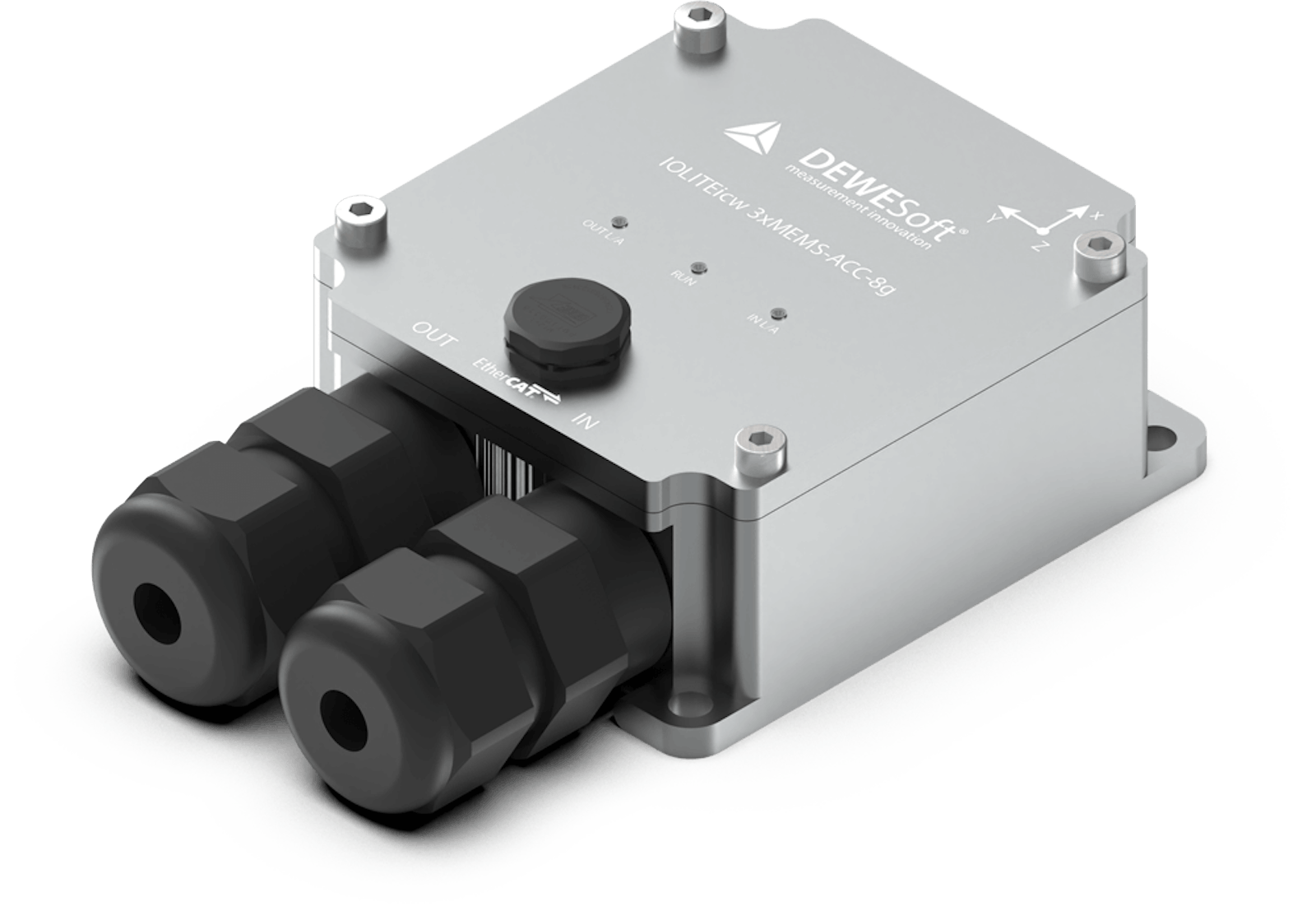

IOLITEicw-3xMEMS-ACC 将三轴 MEMS 加速度计、模数转换和 EtherCAT 通信集成在防水外壳内。传感器紧密连接机壳，可布置在桥梁、建筑及其他大型结构上，用于静态加速度与结构振动监测。

8g 配置提供 ±2 g、±4 g、±8 g 三档量程；40g 配置提供 ±10 g、±20 g、±40 g 三档量程。两款最高采样率均为 4 kS/s，频率响应为 DC 至 1 kHz。最低量程下的典型噪声密度分别为 25 μg/√Hz 和 75 μg/√Hz。

设备通过 EtherCAT 级联传输数据与同步信号，配合被动 PoE 电源注入器供电。DewesoftX 可由加速度计算速度、位移和静态角度；需要有校准精度保证的静态倾角测量时，应选择适用的 INC 配置。

本页为标准 icw 防水铝合金外壳、塑料电缆压盖配置。8g 的 INC 静态倾角温度补偿校准和 T 外部温度输入须单独订货，标准型号不含；40g 型号不支持这两项。内部 MEMS 温度监控通道用于设备状态监测，不等同于外部温度传感器输入。

订货号可选规格型号说明操作

IOLITEICW-3XMEMS-ACC-8G

加速度量程±2 g、±4 g、±8 g，软件可选每通道采样率4 kS/s测量轴数3

三轴 MEMS 加速度；±2 / ±4 / ±8 g；4 kS/s；EtherCAT；IP67

询价

IOLITEICW-3XMEMS-ACC-40G

加速度量程±10 g、±20 g、±40 g，软件可选每通道采样率4 kS/s测量轴数3

三轴 MEMS 加速度；±10 / ±20 / ±40 g；4 kS/s；EtherCAT；IP67

询价

规格参数

仅看差异

各型号规格参数对比
参数	IOLITEICW-3XMEMS-ACC-8G	IOLITEICW-3XMEMS-ACC-40G
性能参数
测量类型	内置三轴 MEMS 加速度计	内置三轴 MEMS 加速度计
测量轴数	3	3
测量轴	X / Y / Z	X / Y / Z
加速度量程	±2 g、±4 g、±8 g，软件可选	±10 g、±20 g、±40 g，软件可选
每通道采样率	4 kS/s	4 kS/s
频率响应（−3 dB）	DC 至 1 kHz（4 kS/s）	DC 至 1 kHz（4 kS/s）
典型动态范围	96 dB	96 dB
典型噪声密度（最低量程）	25 μg/√Hz	75 μg/√Hz
典型残余噪声	100 μg RMS（±2 g，50 Hz 带宽）；150 μg RMS（±2 g，125 Hz 带宽）	—
校准零点误差	典型 ±4 mg	典型 30 mg，界限 −100 至 +100 mg
典型校准增益误差	±0.2%	±0.5%
零点温漂	典型 ±0.02 mg/°C，界限 −0.15 至 +0.15 mg/°C（−20 至 +60 °C）	典型 ±0.2 mg/°C，界限 −0.75 至 +0.75 mg/°C（−20 至 +60 °C）
典型灵敏度温漂	±0.01%/°C（−20 至 +60 °C）	±0.01%/°C（−20 至 +60 °C）
典型非线性	0.1% FS（最低量程）	0.1% FS（最低量程）
横向灵敏度	−1% 至 +1%	典型 1%
电气参数
供电范围	12–48 V DC	12–48 V DC
功耗	1.3 W	1.3 W
内部温度监测	MEMS 温度作为系统监控通道，1 Hz 更新	MEMS 温度作为系统监控通道，1 Hz 更新
外部传感器输入	标准配置无外部 IEPE、电压或电荷输入	标准配置无外部 IEPE、电压或电荷输入
选配功能	INC 温度补偿静态倾角校准、T 外部温度传感器输入均为单独订货选项；标准配置不含	本型号不支持 INC 静态倾角校准或 T 外部温度传感器输入选项
通信与接口
通信接口	EtherCAT	EtherCAT
输出信号	数字输出，内置三轴加速度数据	数字输出，内置三轴加速度数据
接口连接器	RJ45，位于防水外壳内部	RJ45，位于防水外壳内部
设备同步	同一 EtherCAT 链内 1 μs	同一 EtherCAT 链内 1 μs
线缆与供电	级联连接；使用被动 PoE 电源注入器合并数据与供电	级联连接；使用被动 PoE 电源注入器合并数据与供电
软件与主站	DewesoftX 自动识别，也可接入标准 EtherCAT 主站	DewesoftX 自动识别，也可接入标准 EtherCAT 主站
机械与环境
工作温度	−40 至 +65 °C	−40 至 +65 °C
防护等级	IP67，须正确闭合密封圈并密封电缆压盖	IP67，须正确闭合密封圈并密封电缆压盖
外壳材质	铝合金	铝合金
电缆入口	标准塑料电缆压盖	标准塑料电缆压盖
外形尺寸	141 × 83 × 45 mm	141 × 83 × 45 mm
重量	550 g	550 g
安装条件	加速度计与机壳紧密连接，机壳应刚性固定到被测结构	加速度计与机壳紧密连接，机壳应刚性固定到被测结构
标准配置	icw 防水铝合金外壳；SSG、PP、316 外壳与连接器选项单独选型	icw 防水铝合金外壳；SSG、PP、316 外壳与连接器选项单独选型
