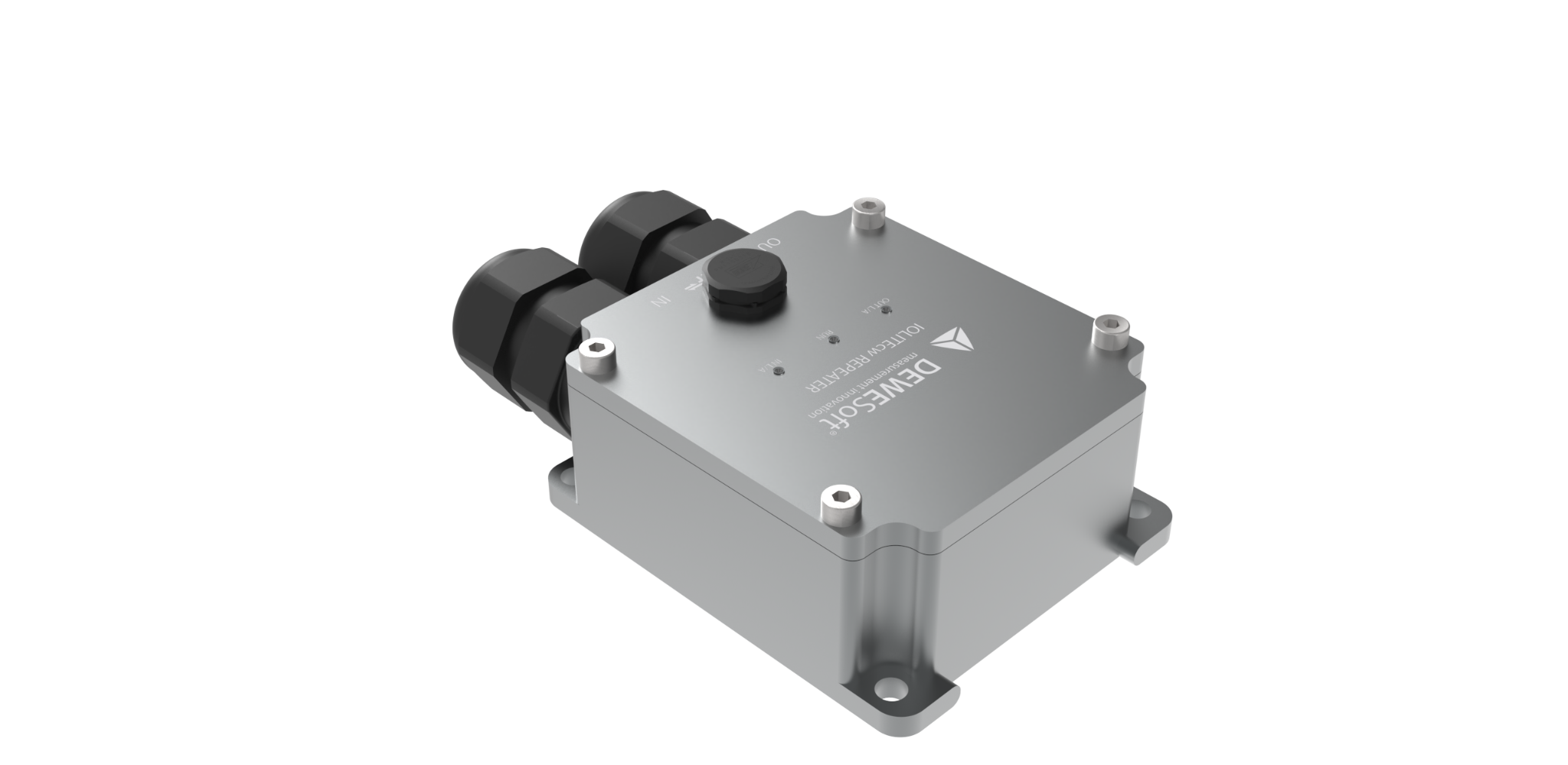

IOLITE-REPEATER RJ45 EtherCAT 链路中继器

01 / 02

IOLITE-REPEATER 用于延长 IOLITE 的 RJ45 EtherCAT 链路，在两个采集设备之间重新传输通信信号。设备从上游链路获取电源并向下游传递，不注入新的供电

IOLITEc 设备间建议距离为 50 m；使用优质线缆和正确压接连接器可达到 100 m。需要更长距离时，可在中间增加中继器，实际距离仍需核对接线、通信质量和供电压降

本页参数依据 V25-2 手册的 IOLITEcw 加固外壳版本，RJ45 连接位于密封接头内；IP67 须满足配套线缆与密封条件。其他外壳或接头版本按具体订货确认

订货号可选规格型号说明操作

IOLITE-REPEATER

供电范围12–48 V DC用途RJ45 EtherCAT 中继防护等级IP67，须满足配套线缆与密封条件

RJ45 中继 · 12–48 V DC · IP67

规格参数

用途RJ45 EtherCAT 中继

供电范围12–48 V DC

供电方式被动 PoE，上游供电通过；不注入新电源

典型功耗1.2 W

被动 PoE 脚位4、5：DC+；7、8：DC−；供电脚位无数据信号

通信连接器RJ45，IN / OUT

通信协议EtherCAT

链路距离条件建议 50 m；优质线缆与正确压接可达到 100 m，需核对链路配置

防护等级IP67，须满足配套线缆与密封条件

工作温度−20 至 +60 °C

重量塑料接头版本 550 g；SSG 接头版本 720 g

外壳材质阳极氧化铝；其他材质按具体订货确认

涵盖安装、接线与使用要点
