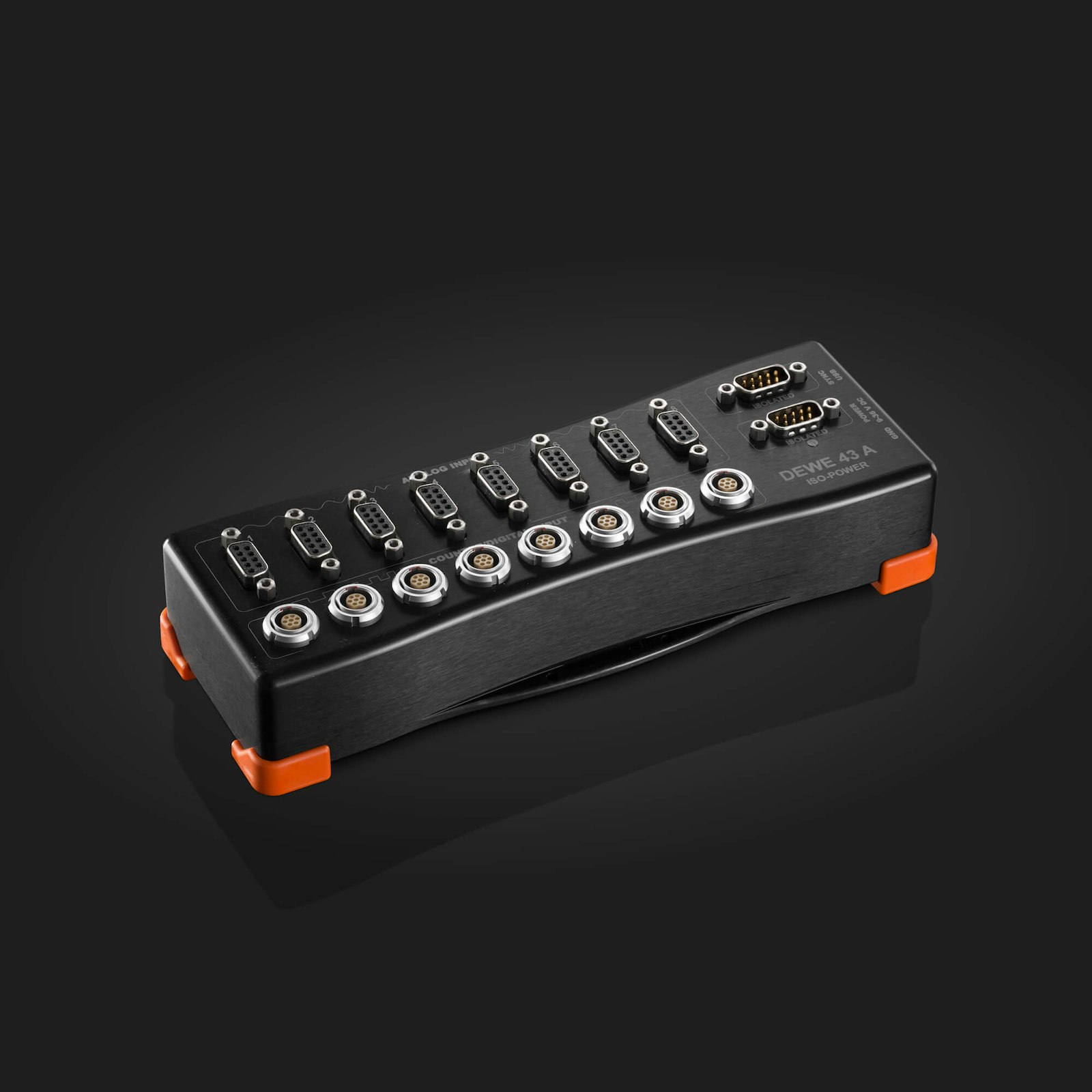

DEWE-43A 八通道 USB 数据采集器

01 / 03

产品说明

DEWE-43A 是紧凑型 USB 数据采集器，提供 8 路差分模拟输入，原生支持电压与全桥传感器，每通道最高同步采样率为 200 kS/s。设备还提供 8 路计数器输入（可用作 24 路数字输入）和 2 路隔离 CAN 端口。IEPE、电荷及其他扩展信号需选择对应 DSI 适配器。

IEPE 加速度传感器或麦克风可通过 DSI-ACC 等对应适配器接入。模拟、计数器和 CAN 数据同步采集，适合力、应变、转速及总线信号联合测试。

订货号可选规格型号说明操作

DEWE-43A

原生模拟信号电压 / 全桥模拟通道数8每通道采样率200 kS/s

8 路电压 / 全桥模拟输入，200 kS/s；8 路计数器 / 24 路数字输入；2 路 CAN；USB 2.0。IEPE 等扩展信号需 DSI 适配器

询价

规格参数

性能参数

模拟通道数8

每通道采样率200 kS/s

原生信号电压 / 全桥 / 数字输入 / 计数器 / CAN

ADC24-bit Sigma-Delta，抗混叠滤波器

输入结构差分

电压量程±10 V、±1 V、±100 mV、±10 mV

扩展信号IEPE、电荷、半桥、RTD、热电偶、电流、LVDT 等需对应 DSI 适配器

直流输入精度±10 / ±1 / ±0.1 / ±0.01 V 档：0.05% 读数 + 1 / 0.2 / 0.1 / 0.1 mV

增益温漂典型 10 ppm/K，最大 40 ppm/K

电气参数

桥路激励±5 V，精度 ±0.1%，每通道限流 70 mA

供电9–36 V DC，ISO-POWER 隔离供电

功耗典型 6 W，最大 18 W

输入阻抗差分：20 MΩ 并联 47 pF；共模：10 MΩ 并联 33 pF

传感器供电总计最高 10 W；12 V 总限流 350 mA，5 V 总限流 700 mA；各端口共享，桥路 ±5 V 每通道限流 70 mA

通信与接口

通信接口USB 2.0

计数器输入有

信号连接器8 路模拟输入：D-SUB9

计数器与数字输入8 路计数器 / 24 路数字输入，与模拟输入同步

计数器时基102.4 MHz

计数器分辨率32-bit

计数器模式计数、波形定时、编码器、转速、齿轮传感器

数字输入电平TTL / CMOS：低电平＜0.8 V，高电平＞2 V

CAN 端口2 路隔离 CAN 2.0B，最高 1 Mbit/s

USB 连接器USB Mini-B

同步接口2 × SIRIUS SYNC

计数器最大带宽10 MHz

计数器时基精度典型 5 ppm，最大 20 ppm

机械与环境

防护等级IP50

工作温度−20 至 +60 °C

外形尺寸225 × 80 × 45 mm

重量0.72 kg

资料下载

产品技术资料

用于确认量程、外形尺寸与基本性能

DEWE-43A 产品彩页（英文，目录摘页）产品彩页 DEWE-43A 选型与技术参数（英文，目录摘页）产品彩页

安装与使用文档

涵盖安装、接线与使用要点

DEWE-43A 技术参考手册（英文，V23-1）使用手册
