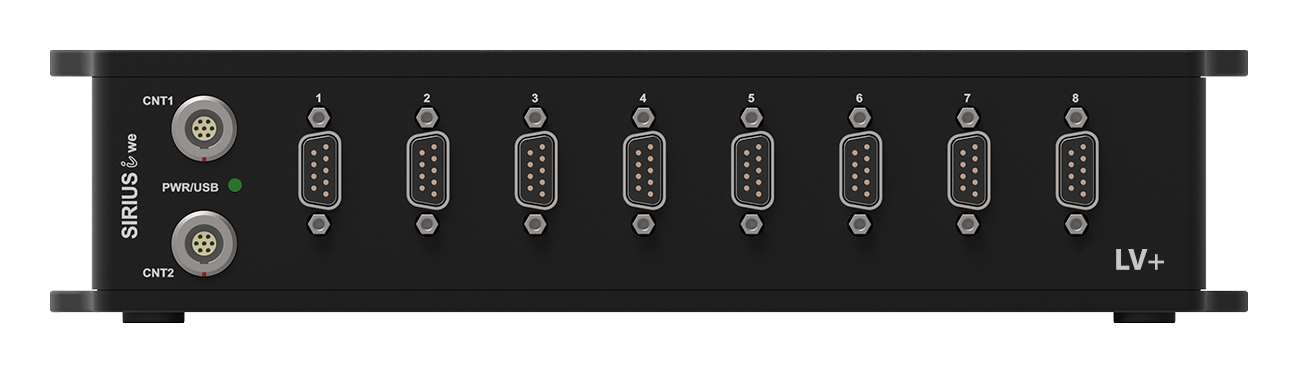

SIRIUSiwe-6xLV-2xLV+ 八通道防水电压与全桥采集模块
01 / 02
产品说明
SIRIUSiwe-6xLV-2xLV+ 是 SIRIUS Waterproof 系列八通道电压与全桥采集模块，配置 6 路 LV 和 2 路 LV+。各模拟通道采用 24-bit DualCore ADC，支持 ±200 V、±10 V、±1 V 和 ±100 mV 量程，电流测量需外接分流器
USB 模式每通道最高同步采样率为 200 kS/s；EtherCAT 模式为 20 kS/s。EtherCAT 线缆可同时传输数据、供电与同步，适合将模块布置在被测对象附近并级联扩展
2 路 LV+ 提供 2 路 Supercounter、合计 6 路数字输入及 2 路数字输出，可用于编码器、转速及数字状态同步测量。模块具有 1000 V 通道间与通道对地隔离；电压、全桥、分流器及数字输入接线应按对应接口资料确认
模块工作温度为 −40 至 +60 °C，防护等级为 IP65 / IP67，须配合相应防水连接器并满足密封条件。每通道激励最高 200 mA / 2 W；+40 至 +60 °C 时，总激励功率由 8 W 线性降至 1 W，选型时应核对传感器负载与温度
订货号可选规格型号说明操作
SIRIUSIWE-6XLV-2XLV+
USB 每通道采样率200 kS/s电压量程±200 V、±10 V、±1 V、±100 mV通道数8
8 路电压 / 全桥，含 2 路 LV+；USB 200 kS/s，EtherCAT 20 kS/s；防水机箱
规格参数
性能参数
通道数8
USB 每通道采样率200 kS/s
EtherCAT 每通道采样率20 kS/s，同步采样
原生模拟信号电压 / 全桥应变
输入配置6 路 LV，2 路 LV+；LV+ 另带计数器与数字输入 / 输出
ADC2 × 24-bit Delta-Sigma DualCore ADC，抗混叠滤波器
电流测量条件需外接分流器，将电流转换为电压信号
桥路量程2–1000 mV/V，可编程；对应 10 V 激励的 DualCore 量程详见手册
计数器与数字 I/O2 路 Supercounter；合计 6 路数字输入、2 路数字输出
计数器与模拟同步LV+ 计数器及数字输入与模拟数据同步
计数器模式计数、波形定时、编码器、转速、齿轮齿传感器
计数器分辨率32-bit
计数器时基102.4 MHz
计数器最大带宽10 MHz
计数器输入滤波500 ns、1 μs、2 μs、4 μs、5 μs、7.5 μs
时基精度典型 5 ppm，最大 20 ppm
模块间同步延时50 ns
增益精度±0.05% 读数
DualCore 低量程（±200 V 档）±10 V
零点精度（±200 V 档）主量程 ±40 mV；DualCore 低量程 ±20 mV
放大器归零后零点精度（±200 V 档）2 mV
典型噪声底（±200 V 档）主量程 -109 dB；DualCore 低量程 -118 dB（10 kS/s）
典型共模抑制（±200 V 档）50 Hz：70 dB；400 Hz：70 dB；1 kHz：60 dB；10 kHz：55 dB
DualCore 低量程（±10 V 档）±500 mV
零点精度（±10 V 档）主量程 ±2 mV；DualCore 低量程 ±1 mV
放大器归零后零点精度（±10 V 档）0.1 mV
典型噪声底（±10 V 档）主量程 -109 dB；DualCore 低量程 -126 dB（10 kS/s）
典型共模抑制（±10 V 档）50 Hz：95 dB；400 Hz：95 dB；1 kHz：89 dB；10 kHz：84 dB
DualCore 低量程（±1 V 档）±50 mV
零点精度（±1 V 档）主量程 ±0.2 mV；DualCore 低量程 ±0.2 mV
放大器归零后零点精度（±1 V 档）0.02 mV
典型噪声底（±1 V 档）主量程 -109 dB；DualCore 低量程 -116 dB（10 kS/s）
典型共模抑制（±1 V 档）50 Hz：105 dB；400 Hz：105 dB；1 kHz：100 dB；10 kHz：95 dB
DualCore 低量程（±100 mV 档）±5 mV
零点精度（±100 mV 档）主量程 ±0.1 mV；DualCore 低量程 ±0.1 mV
放大器归零后零点精度（±100 mV 档）0.01 mV
典型噪声底（±100 mV 档）主量程 -97 dB；DualCore 低量程 -97 dB（10 kS/s）
典型共模抑制（±100 mV 档）50 Hz：115 dB；400 Hz：112 dB；1 kHz：107 dB；10 kHz：102 dB
增益温漂典型 10 ppm/K，最大 30 ppm/K
零点温漂典型 0.3 μV/K + 5 ppm量程/K；最大 2 μV/K + 10 ppm量程/K
增益线性度＜0.02%
通道间相位差0.02° × 输入频率[kHz] + 0.1°（200 kS/s，±10 V 档）
通道串扰（量程≤10 V）−120 dB（10 kHz）
桥路精度（2 V 激励）2 mV/V 档：0.074% 读数 + 50 μV/V；20 mV/V 档：0.22% 读数 + 50 μV/V；200 mV/V 档：0.32% 读数 + 100 μV/V；1000 mV/V 档：0.32% 读数 + 500 μV/V
桥路精度（2.5 V 激励）2 mV/V 档：0.072% 读数 + 40 μV/V；20 mV/V 档：0.2% 读数 + 40 μV/V；200 mV/V 档：0.28% 读数 + 80 μV/V；1000 mV/V 档：0.28% 读数 + 400 μV/V
桥路精度（5 V 激励）2 mV/V 档：0.069% 读数 + 20 μV/V；20 mV/V 档：0.15% 读数 + 20 μV/V；200 mV/V 档：0.2% 读数 + 40 μV/V；1000 mV/V 档：0.2% 读数 + 200 μV/V
桥路精度（10 V 激励）2 mV/V 档：0.071% 读数 + 10 μV/V；20 mV/V 档：0.12% 读数 + 20 μV/V；200 mV/V 档：0.13% 读数 + 100 μV/V；1000 mV/V 档：0.16% 读数 + 100 μV/V
桥路精度（15 V 激励）2 mV/V 档：0.073% 读数 + 6.7 μV/V；20 mV/V 档：0.12% 读数 + 14 μV/V；200 mV/V 档：0.13% 读数 + 67 μV/V；1000 mV/V 档：0.14% 读数 + 67 μV/V
桥路精度（20 V 激励）2 mV/V 档：0.075% 读数 + 5.0 μV/V；20 mV/V 档：0.11% 读数 + 10 μV/V；200 mV/V 档：0.13% 读数 + 50 μV/V；1000 mV/V 档：0.14% 读数 + 50 μV/V
电气参数
电压量程±200 V、±10 V、±1 V、±100 mV
桥路模式全桥
内部并联校准电阻无
输入耦合DC；AC 1 Hz，可由软件设置 3 Hz、10 Hz
输入阻抗（±200 V 档）1 MΩ，IN+ 或 IN− 对 GND
输入阻抗（其余量程）10 MΩ，IN+ 或 IN− 对 GND
隔离电压1000 V，通道间及通道对地隔离
最大共模电压±500 V（隔离型 LV 放大器）
输入接线条件IN− 对隔离 GND 须在 ±10 V 内；量程＞10 V 时，IN− 的直流分量不被抑制
输入过压保护（±200 V 档）300 V
输入过压保护（其余量程）100 V；250 Vpeak，持续 10 ms
单极性激励0–24 V DC，由软件编程；16-bit DAC
双极性激励2–30 V DC，由软件编程；16-bit DAC
预设单极性激励1、2.5、5、10、12、15、24 V DC
预设双极性激励2.5、5、10、12、15、24、30 V DC
每通道激励限制最大 200 mA / 2 W
激励温度降额−40 至 +40 °C 无降额；+40 至 +60 °C，总激励功率由 8 W 线性降至 1 W
激励精度±0.1% ±5 mV
激励温漂±50 ppm/K ±100 μV/K
激励负载稳定性＜0.01%（双极性激励，10%–90% 负载）
激励短路保护对地持续短路保护
供电范围9–36 V DC
功耗典型 14 W，最大 42 W；须满足温度降额条件
计数器输入电平TTL / CMOS；低电平＜0.8 V，高电平＞2 V
计数器输入阻抗100 kΩ 上拉至 +3.3 V
计数器输入保护±25 V 连续
计数器传感器供电5 V / 100 mA；12 V / 50 mA
数字输出电气规格每路开集电极报警输出，最大 100 mA / 30 V
计数器接地计数器输入 GND 与模拟通道 GND 相连
放大器校准与设置软件选择输入短接、传感器零点调整、激励控制监测及单端 / 差分测量
通信与接口
通信接口：USBUSB 2.0
通信接口：EtherCATEtherCAT
模拟信号连接器8 × D-SUB9
计数器连接器2 × 7 针 LEMO 母座；防水配套电缆连接器 FGG.1T.307.CLAC55Z
计数器数字输入每路计数器支持 A、B、Z 三个数字输入
USB 连接器USB 2.0 B 型，防水推拉式连接器
EtherCAT IN 连接器8 针 LEMO 公座，EGJ.1T.308.CLD
EtherCAT OUT 连接器8 针 LEMO 母座，EGG.1T.308.CLN
EtherCAT 配套电缆连接器FGG.1T.308.CLA.1433 公头；FGJ.1T.308.CLL.1433 母头
EtherCAT 级联单根线缆传输数据、供电与同步；IN / OUT 之间电源直通，电源输出不可配置
EtherCAT 模块间最长线缆100 m
保护接地接口M4 接地嵌件
TEDS支持，含 DSI 适配器
数字状态输入模拟输入 D-SUB9 的 Pin 5 可接数字状态，如电流钳开口报警
机械与环境
工作温度−40 至 +60 °C
储存温度−40 至 +85 °C
环境湿度5%–100% RH
防护等级IP65 / IP67；须使用相应防水连接器并满足密封与接线条件
冲击试验（60 g）60 g、6 ms、50 次，半正弦波，所有轴
冲击试验（100 g）100 g、4 ms、50 次，半正弦波，所有轴
随机振动谱24 Hz：0.023 g²/Hz；60 Hz：0.28 g²/Hz；100 Hz：0.28 g²/Hz；240 Hz：0.056 g²/Hz；2 kHz：0.056 g²/Hz
随机振动强度RMS 11.5 g，峰值 34.5 g；配吸振器时最高 RMS 15 g、峰值 45 g
随机振动时间每轴 6 小时，合计 18 小时
外形尺寸282 × 135 × 70 mm
重量2.07 kg（4.56 lb）
