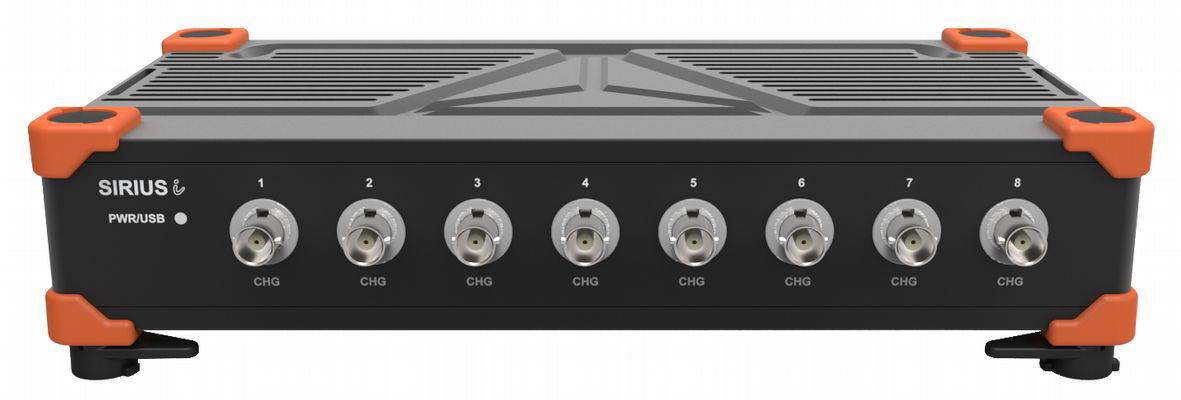

SIRIUSi-8xCHG 八通道电荷与 IEPE 数据采集器

01 / 01

产品说明

SIRIUSi-8xCHG 是 SIRIUS Modular 系列八通道隔离 USB 数据采集器，原生支持电荷、IEPE 和电压输入，采用 24-bit 双核 ADC，每通道最高同步采样率为 200 kS/s。

每路输入可选择电荷、IEPE 或电压模式。电荷模式提供 ±100,000 pC 与 ±10,000 pC 两档主量程；IEPE 模式提供 4、8、12 mA 激励，适用于压电式加速度、动态力、压力及声音信号测试。

本页为标准 SIRIUSi-8xCHG、BNC 接口、隔离 USB 配置。需要计数器和数字输入时选择 CHG+ 配置；TNC 接口、EtherCAT 及 HS 高速版本应按对应订货型号选型。

订货号可选规格型号说明操作
SIRIUSI-8XCHG
原生模拟信号电压 / IEPE / 电荷每通道采样率200 kS/s通道数8

8 路电荷 / IEPE / 电压输入，200 kS/s，24-bit 双核 ADC；BNC 接口，隔离 USB 配置

询价

规格参数

性能参数

通道数8
每通道采样率200 kS/s
原生模拟信号电压 / IEPE / 电荷
数字分辨率24-bit 双核 Delta-Sigma ADC，抗混叠滤波器
输入精度（电压模式）±10 V 档：±0.05% 读数 ±5 mV，双核低量程 ±0.5 mV；±500 mV 档：±0.05% 读数 ±0.5 mV
输入精度（电荷模式）HPF 0.1 Hz：±100,000 pC 档 ±0.5% 读数 ±20 pC；±10,000 pC 档 ±0.5% 读数 ±5 pC
典型噪声底（电压模式）50 kS/s：±10 V 档 −107 dB，双核低量程 −124 dB；±500 mV 档 −98 dB
典型共模抑制比140 dB / 120 dB（50 Hz / 1 kHz，电压模式）
增益温漂典型 10 ppm/K，最大 30 ppm/K
零点温漂典型 1 μV/K + 5 ppm量程/K；最大 5 μV/K + 10 ppm量程/K
增益线性度＜0.02%
通道间相位偏差0.02° × fin [kHz] + 0.1°（200 kS/s）
通道串扰−180 dB @ 50 Hz；−160 dB @ 1 kHz
时基精度典型 5 ppm，最大 20 ppm
数字滤波带宽（−3 dB）fs≤51.2 kS/s：0.494 fs；51.2＜fs≤102.4 kS/s：0.49 fs；102.4＜fs≤204.8 kS/s：0.38 fs
无混叠带宽fs≤51.2 kS/s：DC 至 0.42 fs；51.2＜fs≤102.4 kS/s：DC 至 0.32 fs；102.4＜fs≤204.8 kS/s：DC 至 0.22 fs
混叠抑制三档数字滤波采样区间依次为 −95、−92、−97 dB
ADC 延时三档数字滤波采样区间依次为 12/fs、9/fs、5/fs
过采样倍数三档数字滤波采样区间依次为 256、128、64

电气参数

电压量程±10 V、±500 mV；±10 V 档双核低量程 ±500 mV
电荷量程±100,000 pC、±10,000 pC；对应双核低量程 ±5,000 pC、±500 pC
电压输入耦合DC；AC 0.1、1、10、100 Hz
IEPE 输入耦合AC 0.1、1、10、100 Hz
电荷输入耦合AC 0.01、0.03、0.1、0.5、1、10、100 Hz
输入阻抗3.3 MΩ，并联 100 pF
过压保护In+ 对 In−：50 V 连续；200 Vpeak（10 ms）
IEPE 激励电流4、8、12 mA
IEPE 顺从电压25 V
IEPE 输出阻抗＞100 kΩ
IEPE 传感器检测短路 ＜4 V；开路 ＞19 V
电荷注入1 Vrms，20 Hz，精度 0.5%
通道隔离标准 SIRIUSi USB 配置，各测量模块之间及测量模块对主板隔离
供电范围9–36 V DC
功耗典型 15–35 W，随放大器配置而定

通信与接口

通信接口USB
信号连接器8 × BNC
TEDS 支持仅 IEPE 模式
计数器输入本页标准 CHG 配置无计数器；CHG+ 另行选型
模块间同步延迟50 ns
同步线缆最大长度主从同步 100 m；IRIG 同步 200 m

机械与环境

工作温度−10 至 +50 °C（标准外壳）
储存温度−40 至 +85 °C
环境湿度5%–95% RH，无凝露（60 °C）
防护等级IP20（标准外壳）
外形尺寸266 × 149 × 55 mm（标准模块）；扩展外壳高度 69 mm
重量1.5–2 kg（Modular，随放大器配置而定）
抗振与冲击EN 60068-2-6:2008；EN 60721-3-2:1997 Class 2M2；EN 60068-2-27:2009；MIL-STD-810D
