SIRIUSf-X-16xACC 十六通道 Ethernet 电压与 IEPE 数据采集模块
01 / 03
产品说明

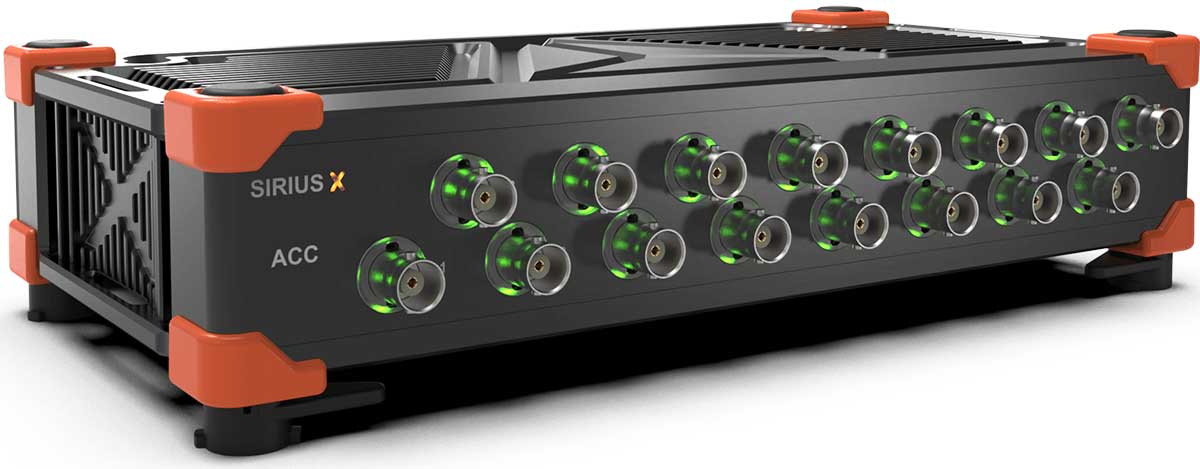

SIRIUSf-X-16xACC 是 SIRIUS X 系列的十六通道电压与 IEPE 采集模块，通过 1 GbE Ethernet 传输数据，采用 IEEE 1588v2 PTP 同步，每通道最高同步采样率为 200 kS/s

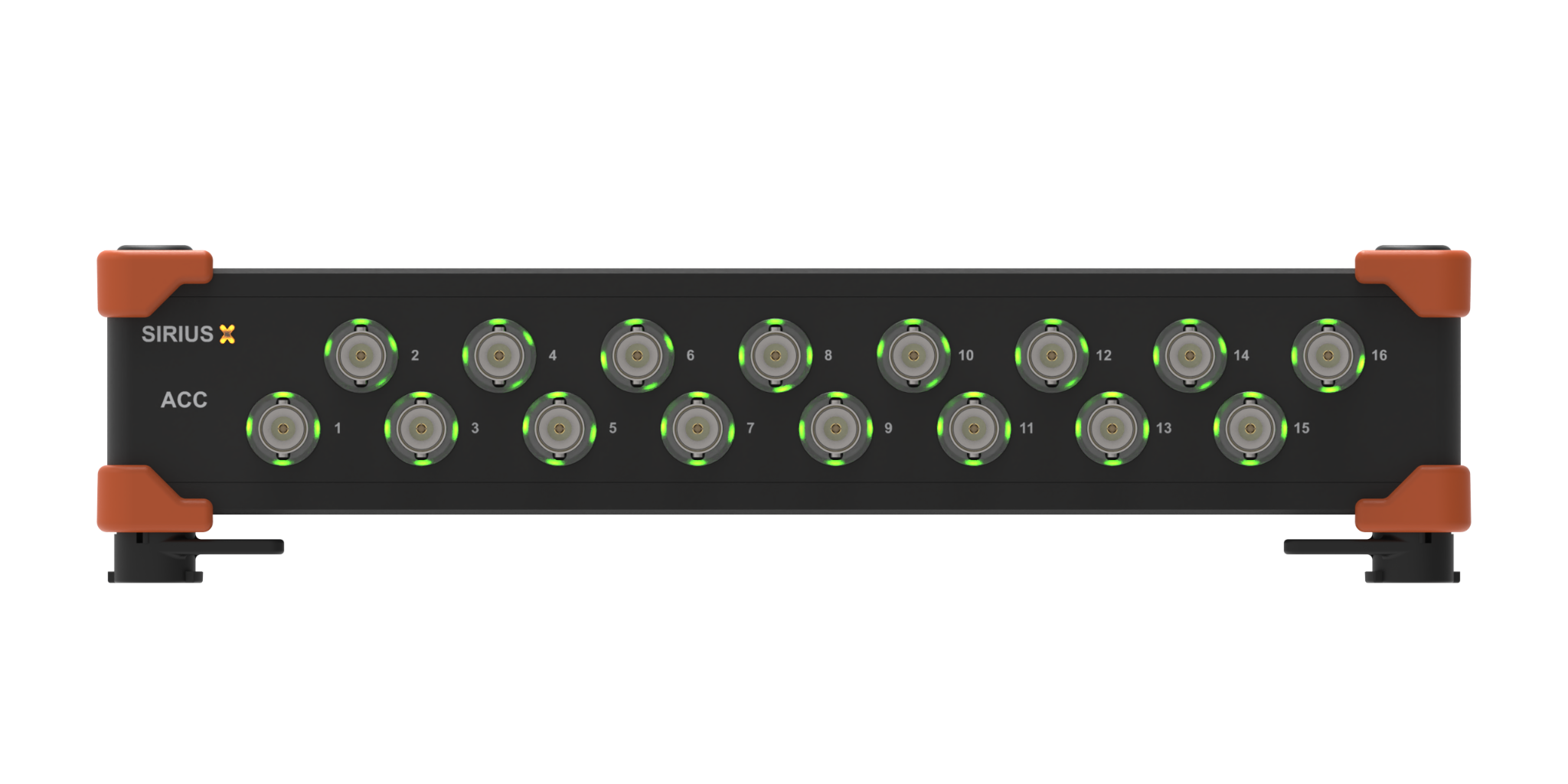

16 路 BNC 输入可连接 IEPE 加速度传感器、麦克风及电压信号。IEPE 激励可选 2 / 4 / 6 mA，TEDS 仅在 IEPE 模式下使用
模块采用无风扇散热，外部供电为 9–57 V DC，主动 PoE++ 供电为 48–57 V DC；标准工作温度为 −10 至 +50 °C，宽温配置按订货型号确认
订货号可选规格型号说明操作
规格参数
性能参数
信号类型电压 / IEPE
通道数16
每通道采样率200 kS/s
原生信号电压 / IEPE
采样方式各通道同步采样，软件设置采样率
数字分辨率24-bit Delta-Sigma ADC，抗混叠滤波器；−3 dB @ 160 kHz，二阶 Butterworth
带宽（−3 dB）0.489 fs（采样率 ≤2 kS/s）；0.433 fs（采样率 >2 kS/s）
混叠抑制−105 dB（所有采样率）
ADC 延时34 / fs
过采样倍数128
电压输入精度DC：±0.02% 读数 ±0.02% 量程
典型噪声底（±10 V 档）10 kS/s：−117 dB；100 kS/s：−107 dB；200 kS/s：−106 dB
典型噪声底（±5 V 档）10 kS/s：−117 dB；100 kS/s：−107 dB；200 kS/s：−106 dB
典型噪声底（±1 V 档）10 kS/s：−115 dB；100 kS/s：−105 dB；200 kS/s：−103 dB
典型噪声底（±200 mV 档）10 kS/s：−105 dB；100 kS/s：−96 dB；200 kS/s：−93 dB
典型共模抑制（10 kS/s，0 dBFS）（±10 V 档）50 Hz：120 dB；400 Hz：117 dB；1 kHz：112 dB
典型共模抑制（10 kS/s，0 dBFS）（±5 V 档）50 Hz：119 dB；400 Hz：117 dB；1 kHz：111 dB
典型共模抑制（10 kS/s，0 dBFS）（±1 V 档）50 Hz：118 dB；400 Hz：116 dB；1 kHz：111 dB
典型共模抑制（10 kS/s，0 dBFS）（±200 mV 档）50 Hz：109 dB；400 Hz：108 dB；1 kHz：107 dB
典型共模抑制（100 kS/s，0 dBFS）（±10 V 档）50 Hz：110 dB；400 Hz：110 dB；1 kHz：108 dB
典型共模抑制（100 kS/s，0 dBFS）（±5 V 档）50 Hz：110 dB；400 Hz：110 dB；1 kHz：108 dB
典型共模抑制（100 kS/s，0 dBFS）（±1 V 档）50 Hz：108 dB；400 Hz：108 dB；1 kHz：107 dB
典型共模抑制（100 kS/s，0 dBFS）（±200 mV 档）50 Hz：99 dB；400 Hz：99 dB；1 kHz：98 dB
典型共模抑制（200 kS/s，0 dBFS）（±10 V 档）50 Hz：109 dB；400 Hz：109 dB；1 kHz：107 dB
典型共模抑制（200 kS/s，0 dBFS）（±5 V 档）50 Hz：109 dB；400 Hz：108 dB；1 kHz：107 dB
典型共模抑制（200 kS/s，0 dBFS）（±1 V 档）50 Hz：106 dB；400 Hz：106 dB；1 kHz：105 dB
典型共模抑制（200 kS/s，0 dBFS）（±200 mV 档）50 Hz：96 dB；400 Hz：96 dB；1 kHz：96 dB
典型总谐波失真（−1 dBFS，1 kHz）（±10 V 档）10 kS/s：-105 dB；100 kS/s：-101 dB；200 kS/s：-98 dB
典型总谐波失真（−1 dBFS，1 kHz）（±5 V 档）10 kS/s：-104 dB；100 kS/s：-102 dB；200 kS/s：-98 dB
典型总谐波失真（−1 dBFS，1 kHz）（±1 V 档）10 kS/s：-104 dB；100 kS/s：-102 dB；200 kS/s：-98 dB
典型总谐波失真（−1 dBFS，1 kHz）（±200 mV 档）10 kS/s：-102 dB；100 kS/s：-102 dB；200 kS/s：-97 dB
典型无杂散动态范围（−1 dBFS，1 kHz）（±10 V 档）10 kS/s：106 dBc；100 kS/s：104 dBc；200 kS/s：100 dBc
典型无杂散动态范围（−1 dBFS，1 kHz）（±5 V 档）10 kS/s：106 dBc；100 kS/s：104 dBc；200 kS/s：100 dBc
典型无杂散动态范围（−1 dBFS，1 kHz）（±1 V 档）10 kS/s：100 dBc；100 kS/s：100 dBc；200 kS/s：98 dBc
典型无杂散动态范围（−1 dBFS，1 kHz）（±200 mV 档）10 kS/s：97 dBc；100 kS/s：95 dBc；200 kS/s：93 dBc
典型信噪比（−1 dBFS，1 kHz）（±10 V 档）10 kS/s：108 dB；100 kS/s：102 dB；200 kS/s：102 dB
典型信噪比（−1 dBFS，1 kHz）（±5 V 档）10 kS/s：104 dB；100 kS/s：102 dB；200 kS/s：99 dB
典型信噪比（−1 dBFS，1 kHz）（±1 V 档）10 kS/s：95 dB；100 kS/s：92 dB；200 kS/s：90 dB
典型信噪比（−1 dBFS，1 kHz）（±200 mV 档）10 kS/s：90 dB；100 kS/s：86 dB；200 kS/s：84 dB
增益线性度＜0.02%
增益温漂典型 6 ppm/K；最大 15 ppm/K
零点温漂典型 0.5 μV/K + 0.5 ppm量程/K；最大 2 μV/K + 2 ppm量程/K
典型串扰（±10 V 档）1 kHz：−130 dB
典型串扰（±5 V 档）1 kHz：−130 dB
典型串扰（±1 V 档）1 kHz：−130 dB
典型串扰（±200 mV 档）1 kHz：−125 dB
IEPE 激励精度10%
电气参数
电压量程±10 V、±5 V、±1 V、±200 mV
输入耦合DC；AC 0.1 Hz / 1 Hz
输入阻抗1 MΩ
过压保护IN+ 对 IN−：50 V 连续，200 Vpeak 最长 10 ms
IEPE 激励电流2 / 4 / 6 mA
IEPE 顺从电压24 V
IEPE 输出阻抗＞60 kΩ
IEPE 传感器检测短路：＜4 V；开路：＞19 V
隔离电压250 Vpeak 通道对地
TEDS 支持仅 IEPE 模式，Class 1
供电范围9–57 V DC；主动 PoE++：48–57 V DC
功耗（LEMO 供电）24 V / 56 V：电压模式 9.1 / 10.3 W；IEPE 4 mA 时 11.7 / 12.9 W，6 mA 时 13.2 / 14.3 W
功耗（PoE 供电）48 V / 56 V：电压模式 10.2 / 10.5 W；IEPE 4 mA 时 12.7 / 13.2 W，6 mA 时 14.2 / 14.6 W
通信与接口
信号连接器16 × BNC
通信接口Ethernet

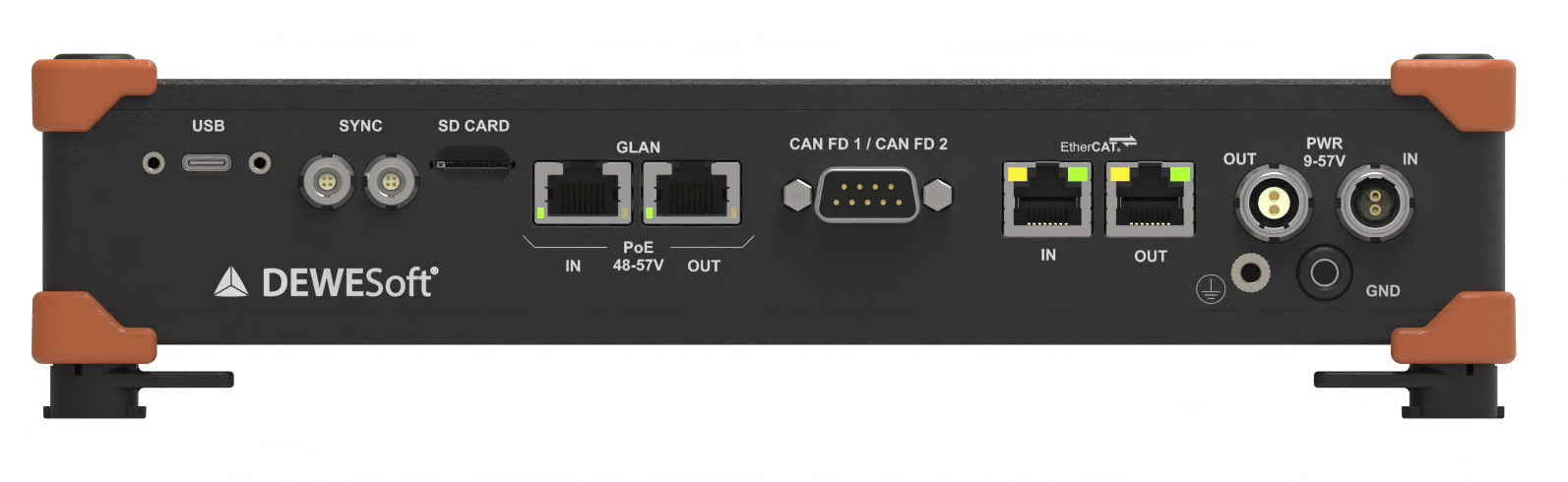

Ethernet 链路1 GbE，RJ45 数据 / 供电 / 同步，同缆级联
同步方式IEEE 1588v2 PTP / PTPv2
PTP 同步精度100 ns
模块间最长线缆100 m；实际带宽与供电须结合链路负载核对
USB 接口USB-C 3.0；须使用 2025.2 或更新固件
系统 CAN 接口后面板 2 路 CAN 2.0B / CAN-FD，D-SUB9；CAN 最高 1 Mbit/s，CAN-FD 最高 8 Mbit/s
系统 CAN 协议CCP、OBDII、J1939、CAN RT 输出
系统 CAN 电气保护隔离；引脚故障保护 ±36 V，ESD 8 kV
IRIG 同步接口4 针 LEMO 00 系列母座；TTL 输入 / 输出，100 ns 同步精度
IRIG 同步线缆最长 200 m
IRIG 输出电流±24 mA；±50 mA，最长 1 s
供电连接器2 针 LEMO 1B：输入公座、输出母座；2025 年 5 月前后锁扣版本不同，配线须按实物核对
嵌入式处理与协议ARM / Linux / Dewesoft RT；openDAQ、OPC-UA
EtherCAT 端口功能当前版本不支持该端口功能
机械与环境
工作温度标准 −10 至 +50 °C；−40 至 +85 °C 宽温选项须按订货配置确认
储存温度−40 至 +85 °C
环境湿度5–95% RH，无凝露（60 °C）
防护等级IP40
散热方式无风扇被动散热
外形尺寸266 × 149 × 55 mm（独立模块版）
重量1700 g（独立模块版）
振动与冲击标准EN 60068-2-6 / EN 60068-2-27；MIL-STD-810D
